JWL11RBA

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 船型开关, 单刀单掷触点, 触点额定电流16 A, 开-无-关开关
供应商型号: 633-JWL11RBA
供应商: Mouser
标准整包数: 1

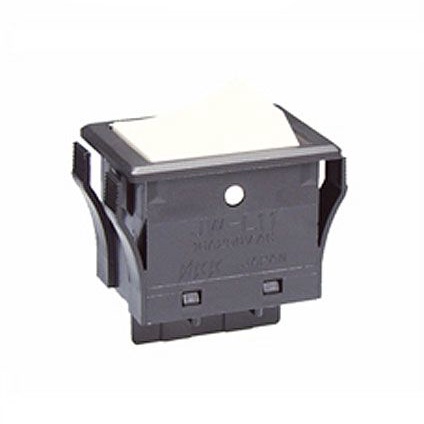

NKK SWITCHES 翘板开关 JWL11RBA

JWL11RBA概述

    High Inrush 10 & 16 Amp Rockers Series JW

    1. 产品简介


    High Inrush 10 & 16 Amp Rockers 系列是专为高电流需求设计的开关。此系列包括JWM, JWMW, JWL和JWLW等多种型号。它们广泛应用于家电、工业自动化控制、通信设备等领域。这些开关以其出色的电气特性和耐用性著称,能够承受高达10A和16A的电流负载,非常适合需要频繁切换高电流的应用场景。

    2. 技术参数


    - 电气能力:JWM与JWMW型号可承受10A@125/250V AC;JWMW还可承受10A@30V DC;JWL与JWLW型号可承受16A@125/250V AC,5A@72V DC用于电信应用。
    - 其他评级:
    - 接触电阻:JWM与JWMW最大10毫欧姆;JWL与JWLW最大20毫欧姆。
    - 绝缘电阻:最低1000兆欧姆(500V DC)。
    - 耐压强度:在触点间施加至少2000V AC,1分钟;触点与外壳之间施加至少4000V AC,1分钟。
    - 机械寿命:至少25,000次操作。
    - 电气寿命:至少25,000次操作。
    - 操作力:JWM与JWMW单极3.92N,双极7.84N;JWL单极5.00N,双极10.00N;JWLW双极10.00N。
    - 扳动角度:26度。

    3. 产品特点和优势


    High Inrush 10 & 16 Amp Rockers 系列拥有诸多独特的功能与优势。例如,它是业界首款具有TV评级的成型摇杆开关,可处理大电流涌流,具备10A和16A的大电流承载能力。此外,其JWM型号获得了TV-5评级,而JWL型号获得了TV-8评级。面板密封版本的JWMW和JWLW符合IEC60529标准的IP67防护等级,能够在恶劣环境下保持良好的绝缘和耐压性能。此外,这些开关采用了特殊的接触设计,可以有效减少电弧和接触弹跳,提高电气寿命。

    4. 应用案例和使用建议


    - 家用电器:可用于冰箱、洗衣机等家电设备中作为电源开关。
    - 工业控制:适用于工业机器人、自动生产线上的电机控制和电源开关。
    - 通信设备:在服务器机房和电信设备中用作电源管理设备。
    使用建议:
    1. 在安装过程中要确保面板平整且无明显间隙。
    2. 安装后不要对开关施加水平或垂直方向的外力。
    3. 避免在湿度较高或易积尘的环境中使用。

    5. 兼容性和支持


    该系列产品与其他电子元件具有良好的兼容性,适合多种应用环境。同时,制造商提供了详细的技术文档和支持服务,以帮助用户正确安装和维护这些设备。例如,面板密封版本的JWMW和JWLW仅提供黑色外壳选项。

    6. 常见问题与解决方案


    - Q: 开关在高温下无法正常工作?
    - A: 确保开关的工作温度范围在-25°C至+70°C(JWM和JWL),或-25°C至+85°C(JWMW和JWLW)。避免安装在阳光直射或环境温度较高的地方。

    - Q: 开关频繁出现接触不良?
    - A: 检查接线是否松动或老化。确保连接器和终端处于良好状态,并定期清洁开关表面。

    - Q: 长时间使用后,开关出现过热现象?
    - A: 使用时要保证良好的散热条件。不要将开关放置在封闭空间内,确保周围有足够的空气流通。

    7. 总结和推荐


    综上所述,High Inrush 10 & 16 Amp Rockers 系列是一款集高性能、高可靠性和良好兼容性于一体的优质电子元器件产品。无论是家用还是工业应用,它都能提供出色的性能。强烈推荐使用这一系列的开关,特别是对于那些需要处理大电流和频繁开关的应用场合。

JWL11RBA参数

参数
电气寿命 -
机械寿命 -
开关功能 On-Off
指示颜色 -
开关配置 SPST
触点样式 SPST
电流额定值 16A
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘

JWL11RBA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWL11RBA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWL11RBA JWL11RBA数据手册

JWL11RBA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.8225 ¥ 108.3501
10+ $ 10.098 ¥ 85.3281
25+ $ 9.666 ¥ 81.6777
50+ $ 9.2448 ¥ 78.1186
100+ $ 8.64 ¥ 73.008
250+ $ 8.0535 ¥ 68.0521
500+ $ 7.665 ¥ 64.7693
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 108.35
