UB15RKW035F

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Rectangular Button On-Mom SPDT 1000000Cycles 30V 125V 绿色 10000Cycles 5A SPDT 通孔安装 20.32mm(长度)*15.24mm(高度)
供应商型号: UB15RKW035F
供应商: 国内现货
标准整包数: 1

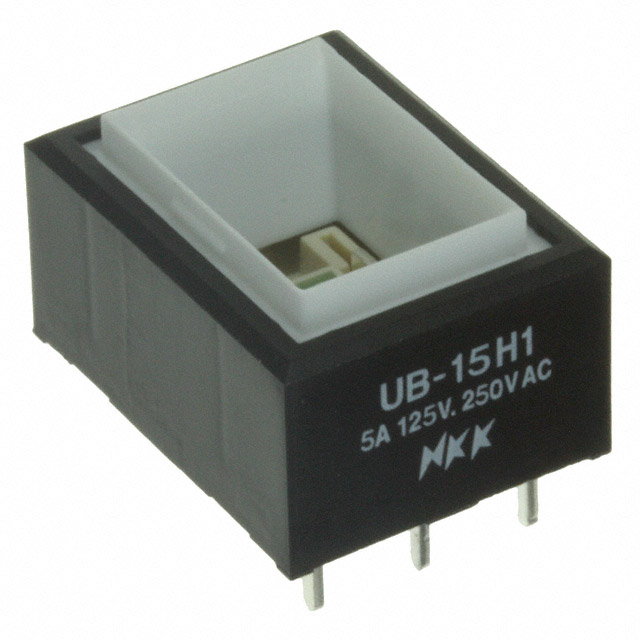

NKK SWITCHES 按钮开关 UB15RKW035F

UB15RKW035F概述


    产品简介


    Series UB低轮廓按钮是一种广泛应用于各种电子设备中的控制开关。这类开关通常用于工业自动化、通信设备和家用电器等场合。它们具备基本的功能,例如启动、停止、切换等操作,并且可以根据具体的应用需求进行定制。

    技术参数


    - 电气能力:电阻负载下最大电流为5A @ 125/250V AC或5A @ 30V DC(银材质);逻辑电平下最大电流为0.4VA @ 28V AC/DC(金材质)。
    - 其他额定值:接触电阻最大值银为50毫欧姆,金为100毫欧姆;绝缘电阻最小值为200兆欧姆@ 500V DC;介电强度最低为1000V AC。
    - 机械寿命:按压式至少1,000,000次操作;交替动作式至少200,000次操作。
    - 电气寿命:银材质至少10,000次操作,带3A @ 125V AC电阻负载至少200,000次操作;金材质至少200,000次操作。
    - 操作力:单极单动1.9N;单极双动2.55N;双极双动3.1N。
    - 接触定时:先断后通。
    - 行程:预行程0.067英寸(1.7mm),超行程0.024英寸(0.6mm),总行程0.091英寸(2.3mm)。

    产品特点和优势


    - 高亮度LED:提供高亮度均匀照明,适用于需要明确指示的场合。
    - 紧凑设计:结合PCB安装和短小的机身设计,适合紧凑应用。
    - 耐振动和冲击:可以在恶劣环境下稳定运行。
    - 易于安装:可以快速安装和拆卸。
    - 多重电路选项:同时提供按压和保持动作模式,支持多种电路配置。

    应用案例和使用建议


    Series UB低轮廓按钮广泛应用于工业自动化控制系统中,如机器人的控制面板,或通信设备中的开关。它们可以用于启动、停止、切换等功能。例如,在一台机器人上,当按下Series UB低轮廓按钮时,可以实现紧急停止的功能。此外,它也可以用作电源开关,确保安全可靠的操作。使用时应注意正确安装和接线,以避免由于安装不当导致的问题。

    兼容性和支持


    这些开关具有良好的兼容性,可以与其他标准的PCB连接器一起使用。厂商提供了详细的安装指南和技术支持,以帮助用户更好地了解产品的特性和安装方法。此外,用户还可以通过厂商的网站获取最新的技术支持文档和更新信息。

    常见问题与解决方案


    1. 问题:如何正确选择合适的开关型号?
    - 解决方案:根据应用的具体要求(如电压、电流和电路类型)来选择合适的产品型号。详细的技术规格可以在技术手册中找到。
    2. 问题:开关在使用过程中出现异常噪声怎么办?
    - 解决方案:检查开关的安装情况,确保安装稳固无松动。此外,确认电源电压和电流是否符合产品的要求,避免过载。
    3. 问题:如何清洁开关?
    - 解决方案:可以使用酒精基溶液局部清洁。这些装置未经过密封处理,因此需要小心操作。

    总结和推荐


    Series UB低轮廓按钮凭借其优良的设计、高可靠性以及广泛的适用性,在市场上有着较强的竞争力。它们不仅适用于多种工业自动化系统,还能满足消费者对于高品质开关的需求。因此,强烈推荐给需要高质量开关解决方案的用户。

UB15RKW035F参数

参数
电流额定值 5A
机械寿命 1000000Cycles
开关功能 On-Mom
最大交流触点电压 125V
面板开孔尺寸 -
电气寿命 10000Cycles
最大直流触点电压 30V
执行器类型 Rectangular Button
开关配置 SPDT
指示颜色 绿色
长*宽*高 20.32mm(长度)*15.24mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

UB15RKW035F厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15RKW035F数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15RKW035F UB15RKW035F数据手册

UB15RKW035F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 51.975
50+ ¥ 48.125
200+ ¥ 45.815
500+ ¥ 44.66
1000+ ¥ 43.89
库存: 1
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
