WT15L

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 钮子开关, 单刀双掷, 关-(关)开关, 面板, 10A (交流 / 直流)
供应商型号: UA-WT15L
供应商: 海外现货
标准整包数: 1

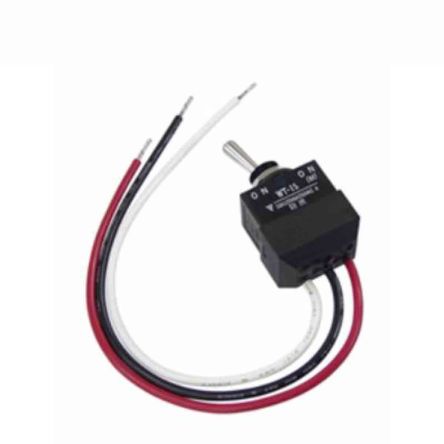

NKK SWITCHES 拨动开关 WT15L

WT15L概述


    产品简介


    WT 系列密封型拨动开关
    WT系列是专为需要高度密封性的应用场景设计的拨动开关。该系列开关具有出色的防水防尘能力,适用于恶劣环境下的控制需求。产品主要包括单极和双极单掷(SPST)、双极双掷(DPDT)等型号。主要用于工业自动化、船舶、铁路运输等领域,也可广泛应用于家庭电器、医疗设备和其他要求高可靠性的场合。

    技术参数


    - 电气容量(电阻负载)
    - 功率等级:10A @ 125V AC 或 6A @ 250V AC 或 10A @ 30V DC
    - 其他评级
    - 接触电阻:焊接端子和螺钉终端型号最大为10毫欧;导线引脚终端型号最大为30毫欧
    - 绝缘电阻:500V DC下最小为200兆欧
    - 工频耐压:1分钟内最小为1500V AC
    - 机械寿命:On-None-Off、On-None-On 和 On-Off-On 型号最小为50,000次操作;其他型号最小为30,000次操作
    - 电气寿命:最小为15,000次操作
    - 抛掷角度:24°
    材料与构造
    - 外壳材料
    - 拨杆:黄铜镀铬
    - 套管及外盖:玻璃纤维增强尼龙(UL94V-0)
    - 内壳:三聚氰胺
    - 移动接触器:铜镀银
    - 固定接触器:银合金加铜镀银
    - 端子:镀锡黄铜
    - 导线保护罩:耐热聚氯乙烯(AWG 16)
    工作环境
    - 工作温度范围:-30°C 至 +70°C
    - 湿度:40°C下90%~95%湿度,持续96小时
    - 振动:10~55Hz,峰值位移1.5mm,各方向来回2小时
    - 冲击:50G加速度,各方向冲击5次

    产品特点和优势


    - 密封性:前端和后端的密封标准达到IP67级别,有效防止水和灰尘进入。
    - 结构坚固:套管和外壳一体化设计,减少外界环境对内部组件的影响。
    - 接触机制:特别设计的接触机制可断开微弱的接触焊点,提高电路可靠性。
    - 耐火材料:外壳采用耐高温树脂材料,符合UL94V-0标准,提供高抗弧和跟踪能力。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:用于控制各种机械设备的启停状态,如输送带、机器人等。
    - 船舶控制系统:提供可靠的船载电源切换功能,确保航行安全。
    - 铁路运输系统:用于列车门控和空调系统的控制,提高运行效率和乘客舒适度。
    使用建议:
    - 安装时:注意安装扭矩不要超过1.47Nm,以避免损坏。
    - 电缆管理:使用合适的电缆长度和适当的布线方式,避免过长导致的机械应力。

    兼容性和支持


    - 与其它元器件的兼容性:该系列开关具有标准化的接口,易于与其他标准电气设备配合使用。
    - 支持和维护:制造商提供详尽的技术文档和支持服务,包括安装指南、维护手册和技术支持热线。

    常见问题与解决方案


    - 问题1:接触电阻过高。
    - 解决方案:检查端子连接是否紧固,必要时重新焊接。
    - 问题2:无法正确切换电路。
    - 解决方案:确认开关是否正确安装,且未受到外部力的作用。
    - 问题3:环境温度超出工作范围。
    - 解决方案:调整周围环境或选择适合更宽温度范围的型号。

    总结和推荐


    总结:
    WT系列密封型拨动开关凭借其卓越的防水防尘能力和可靠性,在各种严苛环境中表现出色。其标准化的设计和广泛的适用性使其成为众多应用领域的首选。
    推荐:
    鉴于其优异的性能和多功能性,强烈推荐在需要高度可靠性和防护等级的应用中使用WT系列密封型拨动开关。

WT15L参数

参数
电压额定值 30V(DC)
执行器长度 17.5mm
机械寿命 -
开关功能 On-Mom
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 30V
电流额定值 10A
通用封装 SPDT
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

WT15L厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WT15L数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES WT15L WT15L数据手册

WT15L封装设计

查看详情并下载
Symbol
Footprint
3D Model
