JB15LPF

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 1.76N 5000000Cycles 50mA 250μm 插件 通孔安装 10mm*10mm*6.3mm
供应商型号: JB15LPF
供应商: 国内现货
标准整包数: 1

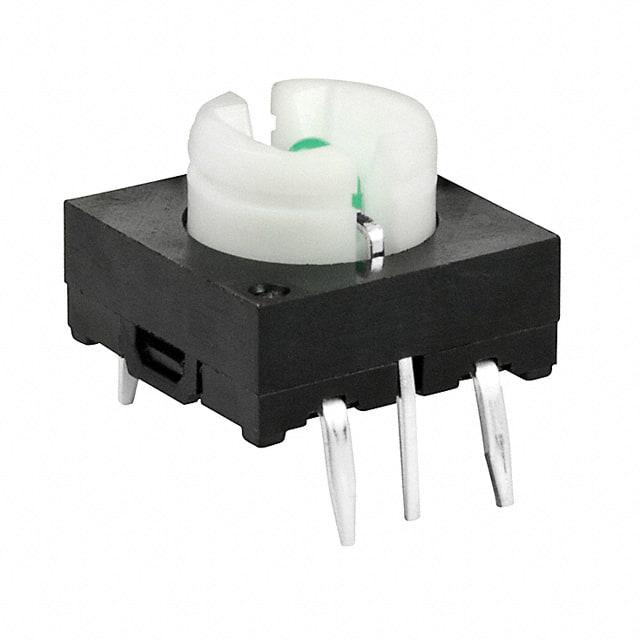

NKK SWITCHES 轻触开关 JB15LPF

JB15LPF概述


    产品简介


    产品类型:发光型扁薄的密封处理触觉开关
    主要功能:此系列开关具有密封处理的特点,适用于需要可靠触感反馈的场合。它还配备了明亮的全正面发光LED,能够增强面板布局的功能并吸引注意力。
    应用领域:适用于需要精确触觉反馈和光线指示的应用场景,例如医疗设备、工业控制面板、自动化设备和消费电子产品。

    技术参数


    - 电气容量(电阻性负载):
    - 低功率/微小功率:对于标准操作力型号为50mA在最高24V DC
    - 高操作力型号为125mA在最高24V DC
    - 其他额定参数:
    - 标准操作力型号:
    - 触点电阻:最大50毫欧
    - 绝缘电阻:500兆欧以上在250V DC
    - 绝缘强度:最小250V AC至少 1分钟
    - 机械寿命:5,000,000次操作以上
    - 电气寿命:5,000,000次操作以上
    - 标称操作力:对于JB15L型号为1.76N
    - 高操作力型号:
    - 触点电阻:最大50毫欧
    - 绝缘电阻:500兆欧以上在250V DC
    - 绝缘强度:最小250V AC至少 1分钟
    - 机械寿命:1,000,000次操作以上
    - 电气寿命:1,000,000次操作以上
    - 标称操作力:对于JB15HL和JB15HB型号为2.65N
    - 总行程:标准操作力型号为.010” (.254mm),高操作力型号为.012” (.300mm)
    - 操作温度范围:-25°C到+70°C (–13°F到+158°F)
    - 存储温度范围:-40°C到+85°C
    - 湿度:240小时内在40°C (104°F)时,湿度90~95%

    产品特点和优势


    - 密封处理:具有良好的防水防尘能力,能够防止触点污染,适用于恶劣环境。
    - 明亮的全正面发光LED:可选红色、黄色、绿色,增强面板布局的功能,易于识别。
    - 独特的操作手感:高操作力型号提供更显著的操作感觉,确保高度可靠性。
    - 长寿命:机械和电气寿命高达5,000,000次操作以上,确保长期稳定运行。
    - 兼容性强:与标准的0.100” (2.54mm)印刷电路板间距一致,易于集成。

    应用案例和使用建议


    应用案例:
    - 医疗设备:用于需要高精度触觉反馈的医疗器械,如手术仪器和监测设备。
    - 工业控制面板:提供清晰的状态指示和可靠的触觉反馈,适用于工厂自动化控制系统。
    - 消费电子产品:如家用电器的触摸面板,提升用户体验。
    使用建议:
    - 在高湿度环境中使用时,注意定期检查密封性能。
    - 在低温环境下,应选用带有加热装置的产品。
    - 设计电路时,考虑到LED的稳流需求,添加合适的外部电源和稳流电阻。

    兼容性和支持


    - 兼容性:与标准0.100” (2.54mm)印刷电路板格子间距一致,方便与大多数电路板集成。
    - 支持和服务:NKK Switches提供全面的技术支持,包括详细的产品手册和安装指南。购买后可联系厂家获取更多的技术支持和服务。

    常见问题与解决方案


    1. 问题:无法正常点亮LED
    - 解决方案:检查电路连接,确保稳流电阻正确接入,并确认LED正负极接法正确。

    2. 问题:机械寿命较短
    - 解决方案:确保操作过程中避免过度用力,遵循正确的操作步骤,减少对开关的损害。

    3. 问题:开关接触不良
    - 解决方案:检查电路连接是否松动,更换损坏的电路板,确保所有连接牢固。

    总结和推荐


    综上所述,系列JB 发光型扁薄的密封处理触觉开关凭借其独特的密封处理、明亮的LED指示和高可靠性,在多种应用场景中表现出色。特别是在需要高精度触觉反馈和视觉指示的场合,这款产品提供了卓越的性能和持久的使用寿命。因此,我强烈推荐这一系列产品给需要在严苛环境中保持稳定工作的用户。

JB15LPF参数

参数
机械寿命 5000000Cycles
操作力 1.76N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 -
执行器行程 250μm
长*宽*高 10mm*10mm*6.3mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

JB15LPF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15LPF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15LPF JB15LPF数据手册

JB15LPF封装设计

查看详情并下载
Symbol
Footprint
3D Model
