首页  >  产品百科  >  GW12LJPC

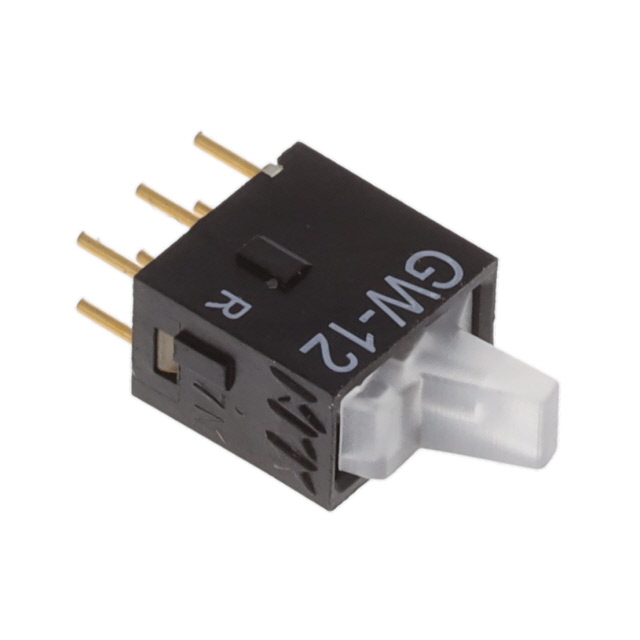

GW12LJPC

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-On SPDT 50000Cycles 红色 50000Cycles SPDT 插件 通孔安装 7.5mm(长度)*7mm(高度)
供应商型号: 360-2109-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 翘板开关 GW12LJPC

GW12LJPC概述

    电子元器件产品技术手册解析

    产品简介


    本文将详细解析NK Switches公司的GW系列超薄全照明按键开关(产品型号:B36、B37、B38、B39)。这些按键开关主要用于需要高度可见状态指示的应用场合。它们属于触摸按键开关类别,具备独特的发光特性和精确的操作反馈。主要应用于逻辑电平电路,能够确保在低电压低电流条件下安全运行。

    技术参数


    以下是该产品的核心技术参数列表:
    - 电气容量:电阻负载时的最大功率为0.4VA,适用于0.1mA至0.1A,20mV至28V范围内的工作。
    - 其他规格:
    - 接触电阻:最大80毫欧姆
    - 绝缘电阻:最小500兆欧姆@500V DC
    - 耐压强度:最低500V AC,持续1分钟
    - 机械寿命:至少50,000次操作
    - 电气寿命:至少50,000次操作
    - 标称操作力:1.0牛顿
    - 摆动角度:28°
    材料与结构
    - 操作按钮:聚碳酸酯树脂(UL94V-0)
    - 外壳:玻璃纤维增强尼龙(UL94V-0)
    - 密封圈:丁腈橡胶
    - 基座:玻璃纤维增强尼龙
    - 活动触点:镀金磷青铜
    - 固定触点:镀金磷青铜
    - 引脚:镀金磷青铜
    环境适应能力
    - 工作温度范围:-25°C至+55°C
    - 湿度:在40°C(104°F)下,90%至95%的湿度下连续240小时
    - 振动:频率范围10Hz至55Hz,峰值加速度为1.5mm,历时5分钟,在三个正交方向上共振动2小时
    - 冲击:50G(490m/s²),分别在三个正交方向上冲击5次
    其他相关信息
    - 焊接工艺:推荐波峰焊;具体参数见补充部分。
    - 清洗方法:采用酒精基溶液进行手工清洁。
    - 标准与认证:阻燃等级为UL94V-0,外壳与操作按钮均符合此标准。
    - 认证情况:该系列未经过UL认证或CSA认证。
    - 设计目标:专为低电压、低电流逻辑电平电路设计。

    产品特点和优势


    - 小巧体积:全球最小的全照明按钮,适合高度可见状态指示应用。
    - 反馈机制:专利STC接触机制,提供平稳且明显的反馈。
    - 安装便捷:与标准PC板间距一致,便于直立或倾斜安装。

    应用案例和使用建议


    这些按键开关非常适合于需要高可见度状态指示的场景,如仪器仪表、工业自动化控制系统、智能家居等。建议在设计电路时考虑使用外部稳压电阻,以防止过压损害。

    兼容性和支持


    这些开关与其他电子元器件具有良好的兼容性,特别适用于标准PC板。制造商提供详细的焊接指导和支持文档,帮助用户正确安装和使用。

    常见问题与解决方案


    1. Q: 如何清洁这些开关?
    - A: 推荐使用酒精基溶液进行手工清洁。

    2. Q: 在高温环境下,LED亮度会下降吗?
    - A: 不会,根据手册说明,在规定温度范围内,LED性能稳定。

    总结和推荐


    总体而言,GW系列超薄全照明按键开关是一款集高性能与高可靠性于一体的电子元器件。它们的设计精良,不仅具备出色的电气性能,还拥有优良的环境适应能力。鉴于其广泛的适用范围和高度定制化的功能,我们强烈推荐在各种需要高可见度状态指示的应用中使用该产品。

GW12LJPC参数

参数
机械寿命 50000Cycles
开关功能 On-On
指示颜色 红色
开关配置 SPDT
触点样式 SPDT
电流额定值 -
电气寿命 50000Cycles
长*宽*高 7.5mm(长度)*7mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

GW12LJPC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GW12LJPC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES GW12LJPC GW12LJPC数据手册

GW12LJPC封装设计

查看详情并下载
Symbol
Footprint
3D Model
