首页  >  产品百科  >  BB15AP

BB15AP

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 帽盖 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles 通孔安装
供应商型号: BB15AP
供应商: 国内现货
标准整包数: 1

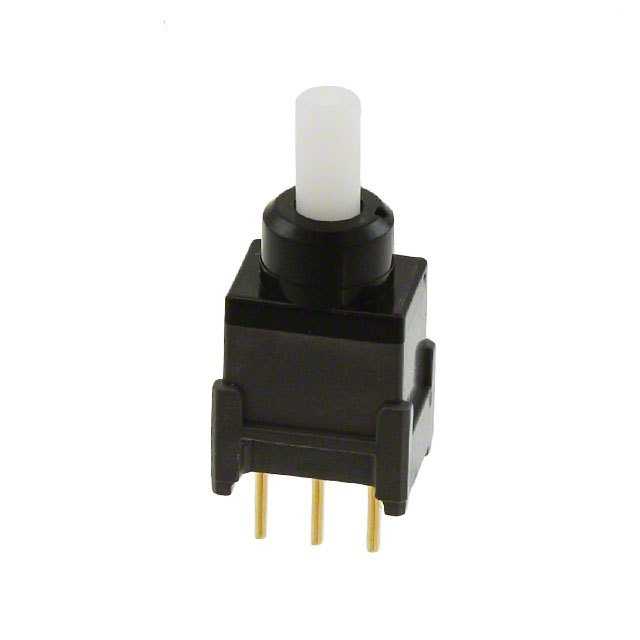

NKK SWITCHES 按钮开关 BB15AP

BB15AP概述


    产品简介


    密封处理的超小型抗静电按钮开关系列BB是专为需要高可靠性和紧凑空间的应用场合设计的电子元件。此开关适用于瞬间式和持续式电路,并且具有极高的抗静电性能,这使得它在微小电流电路应用中表现出色。主要应用于需要高效能和长期稳定性的电子产品中。

    技术参数


    - 电气容量:微小功率时最大0.4VA(适用于28V AC/DC)
    - 触点电阻:最大50毫欧
    - 绝缘电阻:500兆欧以上(在500V DC条件下)
    - 绝缘强度:最低500V AC,至少1分钟
    - 机械寿命:50,000次操作以上(瞬间式);25,000次操作以上(交替动作)
    - 电气寿命:50,000次操作以上(瞬间式);25,000次操作以上(交替动作)
    - 操作力:瞬时操作2.55N;交替操作2.94N
    - 工作温度范围:–30°C至+85°C
    - 湿度条件:96小时,40°C时湿度90%~95%
    - 振动和冲击:符合1.5mm峰-峰振幅,10~55Hz频率范围的振动要求,50G加速度冲击测试

    产品特点和优势


    - 超小型设计:采用M系列开关的1/3大小,大大节约了印刷电路板上的空间。
    - 抗静电性能:使用渗碳衬套和支撑支架,有效防止静电放电,提升产品的耐用性。
    - 获奖STC触点装置:提供更平滑的操作感,更可靠的制动和更高的触点稳定性。
    - 全封闭结构:防止触点污染,便于自动焊接和清洗。
    - 环保材料:使用多种高性能材料如聚醛树脂、渗碳聚酰胺等,确保长期稳定使用。

    应用案例和使用建议


    系列BB开关适用于多种消费电子产品中,如智能手机、平板电脑和其他便携设备。对于追求小巧设计和高度可靠性的设备来说,这款开关无疑是理想的选择。建议在选择盖帽颜色和端子类型时考虑具体的应用场景和用户需求,以最大化其性能表现。

    兼容性和支持


    该产品符合相关标准,如UL94V-0可燃性标准。建议与同类电气设备兼容使用,以便获得最佳效果。对于技术咨询和售后服务,可以直接联系制造商获取帮助。

    常见问题与解决方案


    - 问题:开关长时间使用后接触不良
    - 解决方案:检查电路板安装是否稳固,必要时清洁触点并重新焊接。

    - 问题:外观损坏
    - 解决方案:更换新的盖帽或外壳,确保产品外观完整。

    总结和推荐


    密封处理的超小型抗静电按钮开关系列BB凭借其卓越的设计和出色的性能,在众多同类产品中脱颖而出。适用于各种需要高效能和紧凑空间的应用场合,特别适合对耐久性和可靠性要求较高的电子设备。强烈推荐在新项目中采用该产品,以获得稳定的性能表现。

BB15AP参数

参数
指示颜色 -
电流额定值 -
机械寿命 50000Cycles
面板开孔尺寸 -
执行器类型 帽盖
电气寿命 50000Cycles
开关功能 On-Mom
开关配置 SPDT
最大交流触点电压 28V
最大直流触点电压 28V
安装方式 通孔安装
零件状态 在售
包装方式 盒装

BB15AP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

BB15AP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES BB15AP BB15AP数据手册

BB15AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.73
库存: 487
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.73
直接购买
加入购物车
