JB15LPE-JE

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 1.76N 5000000Cycles 50mA 250μm 11.2mm 通孔安装 10mm*10mm*11.2mm
供应商型号: 633-JB15LPE
供应商: Mouser
标准整包数: 1

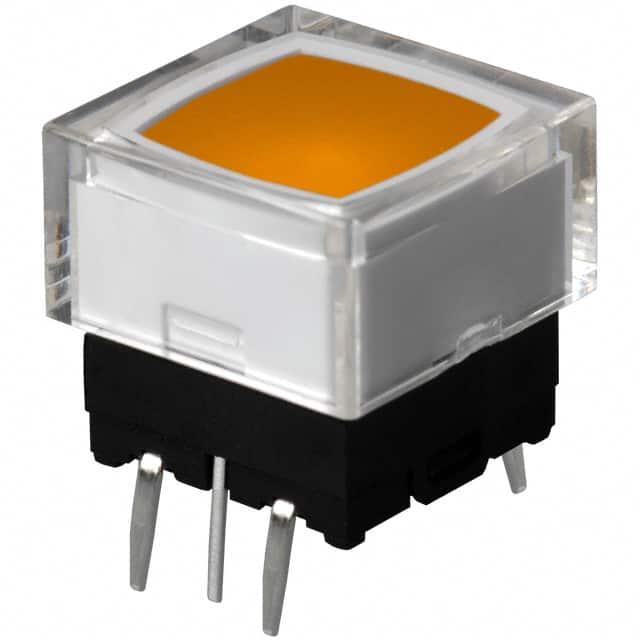

NKK SWITCHES 轻触开关 JB15LPE-JE

JB15LPE-JE概述

    # J Series JB Illuminated Low Profile Process Sealed Tactiles 技术手册

    产品简介


    J 系列 JB 照明低剖面密封触控开关是专为高可靠性和多功能设计的电子元器件。该系列产品提供单极单掷(SPST)开关配置,适用于需要触觉反馈、耐用性强且易于集成的逻辑电路环境。其主要特点包括可选标准操作力或高操作力型号、亮面全照明以及多种颜色选择,使其广泛应用于工业控制面板、消费电子设备和医疗仪器等领域。

    技术参数


    | 参数类别 | 技术规格 |

    | 电气容量 | 低/逻辑电平:标准操作力型号为 50 mA @ 24 V DC 最大值;高操作力型号为 125 mA @ 24 V DC 最大值 |
    | 绝缘电阻 | ≥500 兆欧 @ 250 V DC |
    | 耐压强度 | ≥250 V AC,持续时间 1 分钟 |
    | 机械寿命 | 标准操作力型号≥5,000,000 次循环;高操作力型号≥1,000,000 次循环 |
    | 电气寿命 | 同机械寿命 |
    | 操作力 | 标准操作力型号:1.76 N;高操作力型号:2.65 N |
    | 总行程 | 标准操作力型号:0.010 英寸 (0.254 毫米);高操作力型号:0.012 英寸 (0.300 毫米) |

    产品特点和优势


    1. 高性能触感:提供标准和高操作力两种型号,满足不同应用场景的需求。
    2. 耐用结构:采用聚酰胺基座和不锈钢触点,确保长期使用的可靠性。
    3. 全照明选项:红、绿、黄三种颜色 LED 提供明亮且均匀的光照效果。
    4. 紧凑设计:低剖面设计适合狭小空间的应用需求。
    5. 环保密封:橡胶密封结构防止污染物进入并支持自动化焊接与清洗流程。

    应用案例和使用建议


    应用案例
    - 工业自动化设备控制面板
    - 医疗监测设备的人机交互界面
    - 消费级智能家居控制系统
    使用建议
    - 在极端温度条件下运行时,需考虑散热措施以维持 LED 的最佳性能。
    - 定期清洁外壳及按钮表面以保持良好的外观和功能性。
    - 对于高振动或冲击环境,建议结合缓冲材料进行固定安装。

    兼容性和支持


    本产品支持常见的 .100" (2.54mm) PCB 间距标准,便于集成到大多数现代电路板设计中。此外,制造商提供了详细的补充电气规格和波峰焊指南,有助于简化制造过程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关点击不明显 | 确认安装正确并检查是否有足够弹力 |
    | LED 不亮 | 检查电源连接是否正常,调整电流限流电阻 |
    | 密封失效导致灰尘进入 | 重新装配并确认所有接口紧密贴合 |

    总结和推荐


    综上所述,J 系列 JB 照明低剖面密封触控开关凭借其卓越的性能表现、灵活的设计以及广泛的适用性,在工业和消费市场上展现出强大的竞争力。我们强烈推荐此产品给寻求高质量触控解决方案的专业人士和企业用户。无论是对于研发阶段还是量产阶段,它都是一项值得信赖的选择。

JB15LPE-JE参数

参数
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 11.2mm
执行器行程 250μm
机械寿命 5000000Cycles
操作力 1.76N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 10mm*10mm*11.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

JB15LPE-JE厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15LPE-JE数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15LPE-JE JB15LPE-JE数据手册

JB15LPE-JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
