GW12RCV

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-On SPDT 50000Cycles 50000Cycles SPDT 垂直安装,通孔安装 5mm(长度)*7.9mm(高度)
供应商型号: 360-3430-ND
供应商: Digi-Key
标准整包数: 1

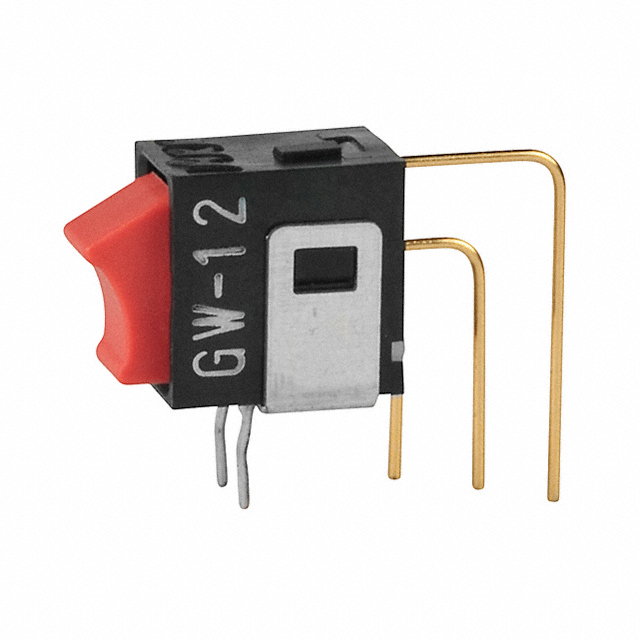

NKK SWITCHES 翘板开关 GW12RCV

GW12RCV概述

    电子元器件产品技术手册:GW Ultra-Thin Rockers

    产品简介


    GW Ultra-Thin Rockers 系列是一款专为高密度安装设计的微型开关,主要用于手持设备和其他需要紧凑结构的应用场合。其主要特点是超薄设计、高可靠性以及出色的环境适应能力。GW Ultra-Thin Rockers 可以用于各种电子设备中的指示灯、按键控制和其他交互界面。

    技术参数


    - 电气容量(电阻负载)
    - 逻辑电平:0.4VA 最大值 @ 28V AC/DC 最大值
    - 工作电流范围:0.1mA ~ 0.1A
    - 工作电压范围:20mV ~ 28V
    - 其他评级
    - 接触电阻:最大 80 毫欧姆
    - 绝缘电阻:最小 500 兆欧 @ 500V 直流
    - 耐压强度:最小 500V 交流 @ 1 分钟
    - 机械寿命:最小 50,000 次操作
    - 电气寿命:最小 50,000 次操作
    - 额定操作力:拨动开关 1.70N;滑动开关 1.30N
    - 触发角度:28°
    - 材料与表面处理
    - 操作杆:玻璃纤维增强尼龙(UL94V-0)
    - 外壳:玻璃纤维增强尼龙(UL94V-0)
    - 密封环:丁腈橡胶
    - 可动触点:磷青铜镀金
    - 固定触点:磷青铜镀金
    - 底座:玻璃纤维增强尼龙(UL94V-0)
    - 安装支架:磷青铜镀锡
    - 引脚:磷青铜镀金

    产品特点和优势


    GW Ultra-Thin Rockers 系列具备以下独特的功能和优势:
    - 多样化颜色选择:提供多种颜色的操作杆和操作钮,便于视觉区分。
    - 防尘防水设计:结合了防尘盖和紧密配合的外壳、操作杆和内部转轴,保护接触部位不受灰尘和湿气影响。
    - 高性能接触机制:采用专利的 STC 接触机制,提供更平稳、明确的操作感和更高的可靠性。
    - 超薄尺寸:极小的尺寸使得其非常适合高密度 PCB 安装,并且非常适合手持设备。

    应用案例和使用建议


    - 手持设备:由于其超薄设计,GW Ultra-Thin Rockers 可以广泛应用于手机、平板电脑等手持设备中。
    - 工业控制面板:适用于需要在狭小空间内安装多个按钮或开关的工业控制面板。
    使用建议:
    - 在安装时应注意避免过度的振动和冲击,以免影响开关的使用寿命。
    - 使用波峰焊接工艺时,请参考补充部分的焊料图示。

    兼容性和支持


    - 兼容性:GW Ultra-Thin Rockers 系列可以与标准 PCB 板无缝集成,其引脚间距符合标准 PC 板网格间距。
    - 支持:制造商提供详细的焊接和清洁指南,并建议使用酒精基溶液进行局部清洁。

    常见问题与解决方案


    - Q: 开关操作不顺畅
    - A: 检查安装环境是否过于潮湿或脏污,必要时进行清洁。

    - Q: 接触不良
    - A: 检查接触点是否有氧化或腐蚀现象,使用酒精清洁后重新安装。

    总结和推荐


    GW Ultra-Thin Rockers 系列具有高可靠性和优异的环境适应能力,适合在多种电子设备中作为指示灯和按钮使用。其独特的 STC 接触机制提供了更高的稳定性,是手持设备和其他紧凑型电子设备的理想选择。因此,我强烈推荐使用这一系列的产品。

GW12RCV参数

参数
指示颜色 -
开关配置 SPDT
触点样式 SPDT
电流额定值 -
电气寿命 50000Cycles
机械寿命 50000Cycles
开关功能 On-On
长*宽*高 5mm(长度)*7.9mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

GW12RCV厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

GW12RCV数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES GW12RCV GW12RCV数据手册

GW12RCV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8664 ¥ 32.6711
10+ $ 3.3372 ¥ 28.1993
25+ $ 3.031 ¥ 25.3655
40+ $ 2.9409 ¥ 24.6113
80+ $ 2.8131 ¥ 23.5419
230+ $ 2.6284 ¥ 21.9964
440+ $ 2.5209 ¥ 21.0965
945+ $ 2.47 ¥ 20.6709
库存: 6394
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.67
