JWL21RAA/UC

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: ON - OFF 双刀单掷 16A DPST 焊接安装,面板安装
供应商型号: JWL21RAA/UC
供应商: 国内现货
标准整包数: 1

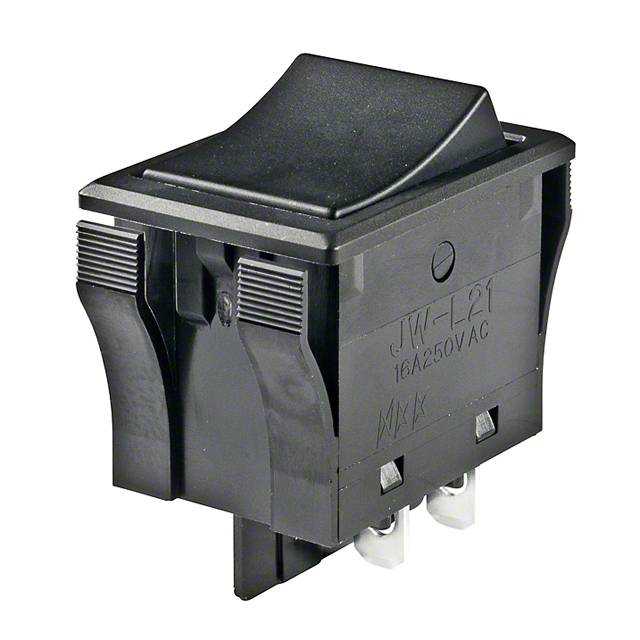

NKK SWITCHES 翘板开关 JWL21RAA/UC

JWL21RAA/UC概述

    High Inrush 10 & 16 Amp Rockers Series JW

    产品简介


    高电流过载保险丝开关系列 JW 是一款高性能的按钮开关,适用于需要承受大瞬态电流的应用场合。其主要型号包括 JWM、JWMW、JWL 和 JWLW,分别支持 10A @ 125/250V AC 和 16A @ 125/250V AC 的电气容量。这些开关广泛应用于工业自动化、电力系统、通信设备等领域,确保设备在启动或短路情况下能够安全稳定运行。

    技术参数


    - 电气容量:
    - 10A @ 125/250V AC (JWM & JWMW)
    - 10A @ 30V DC (JWMW)
    - 16A @ 125/250V AC (JWL & JWLW)
    - 5A @ 72V DC (电信应用)
    - 其他电气规格:
    - 接触电阻:
    - JWM & JWMW: 最大 10 毫欧
    - JWL & JWLW: 最大 20 毫欧
    - 绝缘电阻:最小 1,000 兆欧(@ 500V DC)
    - 耐压强度:
    - 触点间最小 2,000V AC (1 分钟)
    - 触点与外壳间最小 4,000V AC (1 分钟)
    - 机械寿命:最少 25,000 次操作
    - 电气寿命:最少 25,000 次操作
    - 额定操作力:
    - 单极 JWM & JWMW: 3.92N (双极: 7.84N)
    - 单极 JWL: 5.00N (双极: 10.00N); 双极 JWLW: 10.00N
    - 动作角度:26°

    产品特点和优势


    1. 行业首创:这些开关是业内首批具有 TV 等级认证的模塑摇杆开关,能够处理大瞬态电流。
    2. 高电气容量:设计为可承受高达 10 和 16 安培的电流,提供出色的可靠性。
    3. 增强绝缘:外部绝缘屏障增加绝缘电阻和耐压强度。
    4. 高抗振能力:能经受振动测试(10 ~ 55Hz,峰值位移 1.5mm),符合 IEC60529 标准的 IP67 封装(类似 NEMA 4 和 6)。
    5. 耐用性:设计独特,能够打破光接触焊点,提高电气寿命。

    应用案例和使用建议


    这些开关在多种应用场合中表现出色,例如:
    - 工业控制面板:在需要频繁操作且环境恶劣的环境中使用,如制造工厂。
    - 电力系统:适合于电网保护装置,能够有效应对启动瞬态电流。
    - 通信设备:电信设备中的电源开关,需长时间可靠运行。
    使用建议:
    - 安装位置:避免在水或油中直接操作。
    - 面板安装:确保安装平整无隙,避免面板密封损坏。
    - 防尘措施:对于灰尘较多的环境,可以使用专用防尘罩保护。

    兼容性和支持


    这些开关具备良好的兼容性,适用于大多数面板安装。厂家提供了详细的安装指导和标准认证(如 UL、CSA、VDE),确保其在全球范围内的使用合规性。厂商还提供长期技术支持和服务,帮助用户解决任何潜在问题。

    常见问题与解决方案


    - 问题: 开关动作不顺畅
    解决方案: 检查安装是否正确,确保面板无间隙,必要时重新安装。

    - 问题: 开关动作时有异常声音
    解决方案: 清洁开关边缘,确保无杂物影响动作。

    总结和推荐


    总体而言,高电流过载保险丝开关系列 JW 是一种高性能、高可靠性、适应性强的电子元器件,特别适合需要高电流承载能力的应用。其卓越的机械和电气性能,加上完善的认证和支持,使其在市场上具有很强的竞争力。因此,强烈推荐在需要高电流稳定性的场合选用这些开关。

JWL21RAA/UC参数

参数
开关功能 ON - OFF
指示颜色 -
开关配置 双刀单掷
触点样式 DPST
电流额定值 16A
电气寿命 -
机械寿命 -
安装方式 焊接安装,面板安装

JWL21RAA/UC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWL21RAA/UC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWL21RAA/UC JWL21RAA/UC数据手册

JWL21RAA/UC封装设计

查看详情并下载
Symbol
Footprint
3D Model
