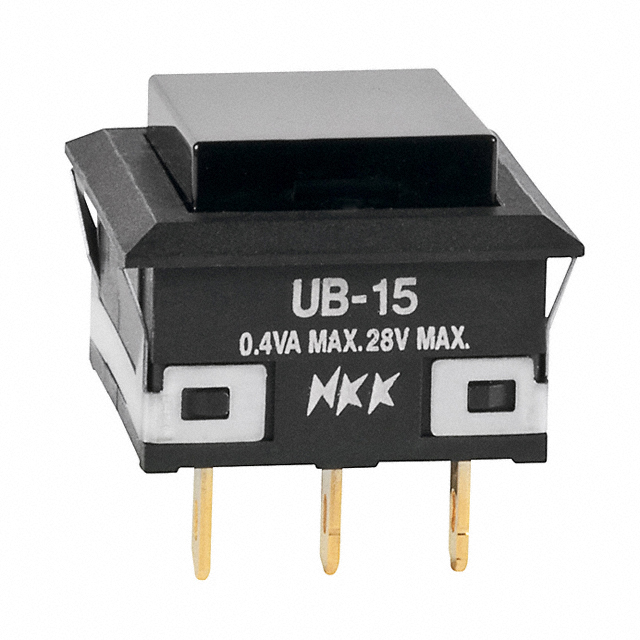

UB15KKG01N-A

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 按钮,方形 On-Mom SPDT 方形-16.20x16.20 1000000Cycles 28V 28V 200000Cycles SPDT 卡入式安装,按扣安装,焊接安装,面板安装 17.8mm(长度)*17.8mm(高度)
供应商型号: 360-2690-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 UB15KKG01N-A

UB15KKG01N-A概述


    产品简介


    Series UB Low Profile Pushbuttons
    产品类型:此产品属于低轮廓按钮开关,广泛应用于各种控制面板中。
    主要功能:提供机械和电气连接,用于实现电路的开闭操作,并具备指示灯功能。
    应用领域:适用于需要紧凑安装空间和高可靠性的电子控制系统中,例如工业自动化、仪器仪表、通讯设备等领域。

    技术参数


    - 电气容量:银触点负载为5A @ 125/250V AC 或 5A @ 30V DC;金触点逻辑电平为0.4VA最大 @ 28V AC/DC最大。
    - 接触电阻:银触点为50毫欧姆最大;金触点为100毫欧姆最大。
    - 绝缘电阻:最低200兆欧姆 @ 500V DC。
    - 介电强度:接触间至少1,000V AC,持续1分钟;接触与外壳间至少1,500V AC,持续1分钟。
    - 机械寿命:瞬时动作至少1,000,000次;转换动作至少200,000次。
    - 电气寿命:银触点至少10,000次;金触点至少200,000次。
    - 额定操作力:单极操作为1.9N;双极操作为2.55N(方形)/3.1N(矩形)。
    - 行程:预行程为0.067英寸(1.7mm),超行程为0.024英寸(0.6mm),总行程为0.091英寸(2.3mm)。
    - 工作温度范围:带指示灯型为–25°C至+50°C(-13°F至+122°F);非带指示灯型为–20°C至+70°C(-4°F至+158°F)。
    - 湿度:在40°C(104°F)下,90%-95%湿度持续96小时。
    - 振动:频率范围从10Hz到55Hz,峰值加速度1.5mm,在三轴方向上持续2小时。
    - 冲击:承受50G(490m/s²)加速度,在6个正交方向上,每个方向5次冲击。

    产品特点和优势


    - 多种颜色选择:提供红/绿、琥珀/蓝等多种颜色的双色发光二极管(Bicolor LED),可以定制标准或特殊文字。
    - 超级亮LED:内置的超级亮LED提供明亮均匀的照明效果,适用于高亮度需求的应用场景。
    - 组合式设计:适合印刷电路板(PCB)安装且外形小巧,适合紧凑安装空间的应用。
    - 可选安装方式:提供插接安装和螺纹安装,适应不同的安装环境。
    - 快速断开机制:快速-断开特性减少了电弧,延长了电气寿命。
    - 易于清洁:材料为聚碳酸酯,表面光滑易于清洁。
    - 标准与认证:符合UL、CSA等安全标准。

    应用案例和使用建议


    该系列低轮廓按钮开关适用于各种需要按钮操作的场合,如机械设备控制面板、人机界面系统(HMI)、工业自动化控制系统等。特别适合需要指示灯反馈、耐用性高的应用场景。使用时应注意根据实际操作环境选择合适的工作温度范围和湿度范围。此外,考虑到振动和冲击可能对产品的长期可靠性造成影响,需要在设计安装结构时加以考虑,以确保最佳工作状态。

    兼容性和支持


    该产品支持多种安装方式,包括PCB安装、直角安装等。此外,提供的配套附件包括不同的LED颜色、盖帽类型和大小等,以满足不同用户的需求。厂商提供相关认证和支持服务,确保用户在购买后能够得到良好的售后服务。

    常见问题与解决方案


    - 问题1:安装过程中盖帽不易安装到位。
    - 解决办法:确保按照正确的安装步骤进行安装,特别是在振动环境中使用时,需要适当增加安装力道,但不应超过规定的最大安装力7.55N。

    - 问题2:操作过程中接触不稳定。
    - 解决办法:检查安装是否稳固,确认没有松动;同时注意清理接触点周围的杂质和灰尘,以保证良好的接触效果。

    总结和推荐


    总体而言,Series UB Low Profile Pushbuttons 系列低轮廓按钮开关凭借其独特的设计和卓越的性能,在市场上具有很强的竞争力。其丰富的功能、紧凑的尺寸以及多样化的安装方式使其成为众多应用场景的理想选择。特别是其优异的电气寿命和机械寿命,以及符合多项国际标准的品质,使其在工业和消费电子领域有着广泛的应用前景。因此,推荐广大用户选择这一产品,以提升系统的稳定性和可靠性。

UB15KKG01N-A参数

参数
面板开孔尺寸 方形-16.20x16.20
开关功能 On-Mom
开关配置 SPDT
最大交流触点电压 28V
执行器类型 按钮,方形
最大直流触点电压 28V
电流额定值 -
指示颜色 -
机械寿命 1000000Cycles
电气寿命 200000Cycles
长*宽*高 17.8mm(长度)*17.8mm(高度)
通用封装 SPDT
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 托盘

UB15KKG01N-A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB15KKG01N-A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB15KKG01N-A UB15KKG01N-A数据手册
