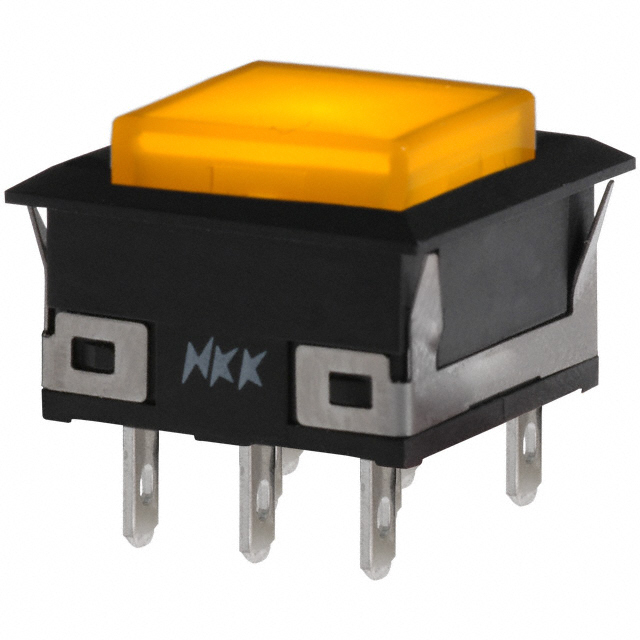

UB25KKW015D-DD

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom DPDT 方形-16.20x16.20 10000Cycles 30V 125V 琥珀色 10000Cycles 5A 卡入式安装,按扣安装,焊接安装,面板安装 17.8mm(长度)*17.8mm(高度)
供应商型号: 360-2106-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 按钮开关 UB25KKW015D-DD

UB25KKW015D-DD概述


    产品简介


    Series UB 是一款低剖面按钮开关,由 NKK Switches 生产。这种开关可以应用于多种场合,包括工业控制、通信设备、仪器仪表等领域。该系列开关分为非发光和点光源发光两种版本,提供了多种颜色选项,如黑色、白色、红色、黄色、绿色和蓝色。这些颜色的选择为不同的应用场景提供了多样化的选择。

    技术参数


    | 参数名称 | 描述 |

    | 额定电压 | 逻辑级:0.4VA 最大 @ 28V AC/DC最大 |
    | 电流容量 | 功率级:5A @ 125/250V AC 或 5A @ 30V DC |
    | 接触电阻 | 银合金:最大 50 毫欧姆
    金合金:最大 100 毫欧姆 |
    | 绝缘电阻 | 最小 200 兆欧 @ 500V DC |
    | 耐压强度 | 最小 1,000V AC 在触点之间;最小 1,500V AC 在触点和外壳之间 |
    | 机械寿命 | 瞬时操作:最小 1,000,000 次
    交替动作:最小 200,000 次 |
    | 电气寿命 | 银合金:最小 10,000 次(带 3A @ 125V AC 负载)
    金合金:最小 200,000 次 |

    产品特点和优势


    Series UB 按钮开关的主要特点是其低剖面设计,适合空间受限的应用场合。它的接触可靠性高,具有较长的电气和机械寿命,使其适用于频繁操作的环境中。此外,点光源发光版本能够提供良好的视觉反馈,增加用户体验。在材料选择上,该开关采用玻璃纤维增强聚酰胺制造,具有良好的耐热性和抗老化性。

    应用案例和使用建议


    Series UB 按钮开关广泛应用于自动化控制系统、医疗设备和家用电器中。例如,在自动售货机中,这款开关可以用于控制电源开/关,或者在医疗设备中作为紧急停止按钮。为了确保最佳性能,建议在安装前仔细阅读安装指南,特别是在需要考虑振动和温度影响的环境中。如果是在低温环境下使用,需要特别注意开关材料的适用性。

    兼容性和支持


    Series UB 按钮开关支持多种安装方式,包括PCB贴装和嵌入式安装。此外,还提供标准焊接引脚和快拆引脚,方便安装。厂商提供全面的技术支持和维护服务,包括但不限于技术咨询、故障排查和维修服务。对于特殊定制需求,也可以通过官方联系方式进行沟通。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常切换 | 检查接线是否正确,确保没有短路或断路 |
    | 按钮按下后复位不灵活 | 清洁开关内部灰尘和杂质,检查弹簧是否损坏 |
    | 按钮发光不足 | 更换 LED 灯,确保符合电气规格要求 |
    | 开关长时间使用后接触不良 | 清洁触点,必要时更换触点材料以保证良好的导电性 |

    总结和推荐


    总体而言,Series UB 按钮开关以其优良的机械和电气性能、多功能性和广泛的应用范围而著称。其低剖面设计和多种安装选项使其成为各种场合的理想选择。建议在需要高性能和可靠性的项目中选用该款开关。如果有任何疑问或需要技术支持,可以通过提供的联系方式获取帮助。

UB25KKW015D-DD参数

参数
开关配置 DPDT
机械寿命 10000Cycles
最大交流触点电压 125V
最大直流触点电压 30V
面板开孔尺寸 方形-16.20x16.20
电气寿命 10000Cycles
指示颜色 琥珀色
执行器类型 Square Button
开关功能 On-Mom
电流额定值 5A
长*宽*高 17.8mm(长度)*17.8mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

UB25KKW015D-DD厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

UB25KKW015D-DD数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES UB25KKW015D-DD UB25KKW015D-DD数据手册

UB25KKW015D-DD封装设计

查看详情并下载
Symbol
Footprint
3D Model
