JS0308PP4

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 2000Cycles 2000Cycles 25mA 通孔安装 21.49mm(长度)*9.2mm(高度)
供应商型号: 633-JS0308PP4
供应商: Mouser
标准整包数: 1

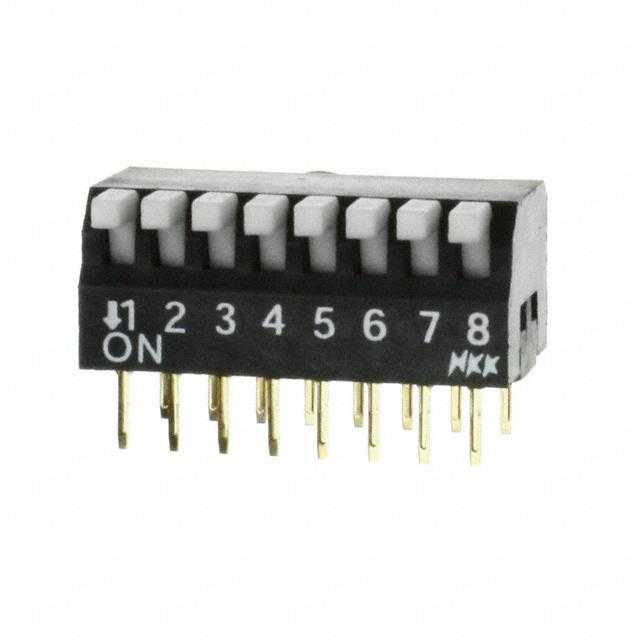

NKK SWITCHES 拨码开关 JS0308PP4

JS0308PP4概述


    产品简介


    H18 JS01 & JS03 超小型滑动开关及钢琴开关
    产品类型:超小型滑动开关(JS01)和超小型钢琴开关(JS03)
    主要功能:
    - 提供滑动式(JS01)和钢琴式(JS03)两种类型的微型开关。
    - 双滑动触点机制带有自清洁功能,提供顺畅的触点动作和高接触可靠性。
    - 采用金镀层触点,防止氧化和硫化效应,保证稳定的接触电阻。
    应用领域:
    - 广泛应用于各种低电压、低电流电路中,如消费电子产品、通信设备和家用电器等。

    技术参数


    | 参数类别 | JS01 (滑动式) | JS03 (钢琴式) |
    |
    | 切换额定值 | 25mA @ 24V DC | 25mA @ 24V DC |
    | 非切换额定值 | 0.1A @ 50V DC | 0.1A @ 50V DC |
    | 接触电阻 | ≤ 50毫欧 | ≤ 50毫欧 |
    | 绝缘电阻 | ≥ 100兆欧 @ 500V DC | ≥ 100兆欧 @ 500V DC |
    | 工作电压 | 24V DC | 24V DC |
    | 工作电流 | ≤ 25mA | ≤ 25mA |
    | 机械寿命 | ≥ 2,000次操作 | ≥ 2,000次操作 |
    | 电气寿命 | ≥ 2,000次操作 | ≥ 2,000次操作 |
    | 操作行程 | 滑动触点:0.8mm;钢琴触点:2.9mm | 滑动触点:0.8mm;钢琴触点:2.9mm |

    产品特点和优势


    独特功能和优势:
    - 双滑动触点机制:具有自清洁功能,确保触点动作平滑并提高接触可靠性。
    - 金镀层触点:防止氧化和硫化效应,确保长期稳定性。
    - 自熄灭UL94V-0认证材料:提高弧光阻抗和绝缘电阻。
    - 斜置引脚:确保可靠的PCB焊接,防止波峰焊接时引脚松动。
    - 符合标准的终端间距:与标准PCB网格(0.100英寸/2.54毫米)兼容。
    应用重要性与市场竞争力:
    - 高性能和长寿命设计使得该产品在需要高可靠性的环境中表现卓越。
    - 多种包装选项和灵活的订购方式使其适用于各类制造流程和应用场景。

    应用案例和使用建议


    应用场景:
    - 消费电子设备(如手机、平板电脑等)
    - 通信设备(如路由器、调制解调器等)
    - 家用电器(如空调、洗衣机等)
    使用建议:
    - 在焊接前确认开关处于OFF位置。
    - 确保正确的安装方向,避免误操作导致短路或损坏。
    - 定期清洁以保持最佳性能和延长使用寿命。

    兼容性和支持


    兼容性:
    - 设计符合标准PCB网格,便于集成到现有的电路板设计中。
    支持与维护:
    - 提供详细的焊接和清洁指南,以确保最佳的安装效果和维护措施。
    - 厂商提供技术支持和咨询服务,帮助解决任何使用过程中遇到的问题。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 开关无法正常工作 | 检查是否焊接正确,并确保无短路发生。 |
    | 引脚松动或脱落 | 确保焊接时开关处于OFF位置,避免振动引起松动。 |
    | 触点接触不良 | 清洁触点,确保无尘和腐蚀物影响。 |
    | 电路板安装困难 | 使用斜置引脚确保牢固安装,检查焊盘位置是否正确。 |

    总结和推荐


    综合评估:
    - 该产品凭借其高接触可靠性、稳定的电气性能和优良的设计,非常适合应用于低电压、低电流电路中。
    - 多种型号和配置使其可以满足不同客户的需求。
    - 优秀的材料选择和生产质量控制确保了长期稳定运行。
    推荐:
    - 我们强烈推荐使用这款H18 JS01 & JS03超小型滑动和钢琴开关。其独特的特性和良好的性价比使其成为众多应用场景中的理想选择。

JS0308PP4参数

参数
电流额定值 25mA
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
长*宽*高 21.49mm(长度)*9.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

JS0308PP4厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JS0308PP4数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES JS0308PP4 JS0308PP4数据手册

JS0308PP4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.9795 ¥ 42.0768
10+ $ 3.729 ¥ 31.5101
100+ $ 3.2184 ¥ 27.1955
250+ $ 2.9484 ¥ 24.914
500+ $ 2.6775 ¥ 22.6249
1000+ $ 2.5095 ¥ 21.2053
2500+ $ 2.289 ¥ 19.3421
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.07
