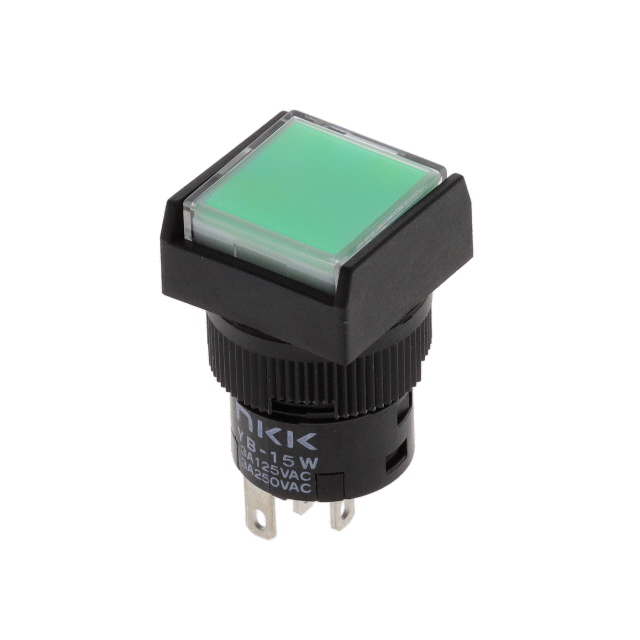

YB15WSKW01-5F-JF

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Square Button On-Mom SPDT 圆形-16.00(Dia) 1000000Cycles 30V 125V 绿色 100000Cycles 3A SPDT 焊接安装,面板安装 18mm(长度)*32.6mm(高度)
供应商型号: TS-YB15WSKW01-5F-JF
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 按钮开关 YB15WSKW01-5F-JF

YB15WSKW01-5F-JF概述

    系列YB短体按钮开关产品概述

    产品简介


    系列YB短体按钮开关是NKK开关公司设计的一种小型而坚固的面板安装式按钮开关。它主要用于控制电路的通断,适用于工业控制、机械设备操作、人机交互界面等多种场合。系列YB按钮开关具有两种形式:非照明和照明。其主要功能包括开关电路、锁定状态指示及声音反馈。照明型按钮开关可以提供不同颜色的灯光,以便于在不同环境下识别和操作。

    技术参数


    - 电气容量:电阻负载下的额定电流为3A@125V AC 或 3A@250V AC 或 3A@30V DC;逻辑电平下的最大电压为0.4VA@28V AC/DC(适用范围0.1mA ~ 0.1A @ 20mV ~ 28V)。
    - 接触电阻:银触点为50毫欧姆最大,金触点为100毫欧姆最大。
    - 绝缘电阻:在500V DC条件下,最小为200兆欧姆。
    - 介电强度:1,000V AC最低要求,1分钟内;在接地点与外壳之间为1,500V AC最低要求,1分钟内。
    - 机械寿命:瞬时电路至少1,000,000次操作,保持电路至少200,000次操作。
    - 电气寿命:至少100,000次操作。
    - 额定操作力:单极无密封为1.47N,密封为1.67N;双极为2.75N(无密封)和2.94N(密封)。
    - 接触定时:非短路(断开后接通)。
    - 行程:预行程0.059英寸(1.5毫米),过行程0.059英寸(1.5毫米),总行程0.118英寸(3.0毫米)。
    - 安装扭矩:最大0.785Nm(6.95磅英寸)。
    - 快速连接力:最大向下力为24.5N。
    - 振动和冲击:工作温度范围-25°C到+70°C(-13°F到+158°F);湿度90~95%,连续96小时@40°C(104°F);振动和冲击测试符合标准。
    - 防护等级:IP65标准。

    产品特点和优势


    - 全表面或局部照明:可选白光、绿光和蓝光超级亮LED,红光、琥珀色和绿光高亮度LED。
    - 独特的组合式边框和防护屏障:开关组件的一部分,防止意外触发。
    - 高密度设计:后面板深度小于一英寸。
    - 环氧密封终端:锁定住助焊剂、灰尘、溶剂及其他污染物。
    - 带锁定功能的指示:用于显示电路状态,提供听觉和触觉反馈。
    - 匹配的指示器:提供一致的颜色和样式选择。

    应用案例和使用建议


    - 应用案例:在工业自动化系统、机械设备控制面板上使用。特别是在需要直观显示操作状态的情况下,例如机器运行模式指示灯。
    - 使用建议:建议根据具体应用环境和需求选择合适的安装方式(面板安装或直立安装)、按钮颜色(基于操作便利性和美观度考虑)以及是否需要照明功能。

    兼容性和支持


    - 兼容性:该产品可与市场上大多数工业控制系统和电路兼容,支持通过标准插件连接其他组件。
    - 支持服务:厂商提供全面的技术支持和售后保障,包括详尽的产品手册、在线FAQ、专业客服热线等。

    常见问题与解决方案


    - Q: 如何确保LED灯的使用寿命?
    - A: 使用适当的电源和电压,如超过额定值需添加限流电阻。

    - Q: 在振动或冲击环境下如何保证产品的可靠性?
    - A: 确保安装牢固,并按照制造商的指导进行紧固。

    总结和推荐


    系列YB短体按钮开关凭借其出色的电气特性和卓越的耐用性,在多种应用场合表现出色。无论是工业控制还是消费电子产品,都是一个值得信赖的选择。如果您需要一款能够在恶劣环境下可靠工作的开关,并且希望它具有美观的设计和多功能性,系列YB短体按钮开关无疑是理想之选。

YB15WSKW01-5F-JF参数

参数
最大交流触点电压 125V
开关功能 On-Mom
最大直流触点电压 30V
开关配置 SPDT
机械寿命 1000000Cycles
电流额定值 3A
指示颜色 绿色
电气寿命 100000Cycles
执行器类型 Square Button
面板开孔尺寸 圆形-16.00(Dia)
长*宽*高 18mm(长度)*32.6mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

YB15WSKW01-5F-JF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

YB15WSKW01-5F-JF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES YB15WSKW01-5F-JF YB15WSKW01-5F-JF数据手册
