首页  >  产品百科  >  KG492A2XXA21XX

KG492A2XXA21XX

产品分类: 翘板开关
厂牌: APEM
产品描述: APEM 船型开关, 双刀双掷触点, 触点额定电流15 A, 开-关-开开关
供应商型号: 3985055
供应商: 海外现货
标准整包数: 1

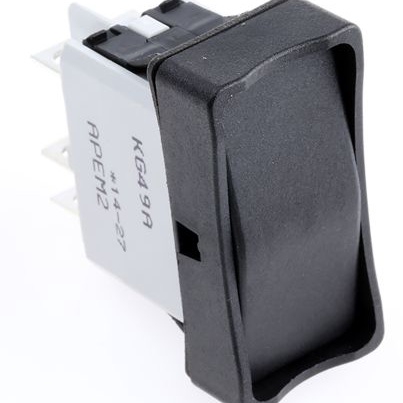

APEM 翘板开关 KG492A2XXA21XX

KG492A2XXA21XX概述

    APEM KG系列电源拨动开关技术手册解析

    一、产品简介


    KG系列是APTEM提供的电源拨动开关,它以其独特的设计、高可靠性及多功能性而著称。这些开关适用于各种工业和消费电子应用,如汽车、船舶、医疗设备和家用电器。KG系列提供单极和双极型号,具备多种功能(如ON-OFF、ON-ON等),以满足不同场景的需求。

    二、技术参数


    | 参数 | 单位 | 规格 |
    |
    | 电流/电压额定值 - 功能1(ON-OFF)和6(ON-ON):15A 12VDC,10A 24VDC,15A 250VAC,10mA 14VDC最小
    - 功能4(ON ON ON)和4-1R(ON ON MOM):8A 12VDC,5A 24VDC,8A 250VAC最大
    - 其他功能:10A 12VDC,8A 24VDC,10A 250VAC最大 |
    | VDE批准额定值 | A/ V | 12(4)A 250VAC, T85/55°C |
    | 初始接触电阻 | mΩ | ≤10 mΩ 1A 2VDC |
    | 绝缘电阻 | MΩ | ≥1000 MΩ 500VDC |
    | 介电强度 | Vrms | ≥2000 Vrms 50Hz |
    | 电气寿命 | 次 | ≥10000次 |
    | 机械寿命 | 次 | 2位置型号≥100000次,3位置型号≥30000次 |
    | 防护等级 IP65 |
    | 冲击耐受 | g | ≥100 g 根据IEC 512-4, test 6c |
    | 振动耐受 | Hz | 10-500 Hz, 10 g 根据IEC 512-4, test 6d |
    | 盐雾耐受 | h | ≥96 h 根据IEC 512-6, test 11f |
    | 湿气耐受 | d | ≥56 d 根据IEC 68-2-3 |
    | 工作温度 | ℃ | 2位置型号:-40℃至+85℃;3位置型号:-10℃至+65℃ |

    三、产品特点和优势


    1. 多功能性:KG系列提供多种功能,可以灵活应用于不同的场景。
    2. 防护等级:IP65防护等级确保其在恶劣环境下仍能正常工作。
    3. 耐久性强:电气寿命和机械寿命的高指标保证了长期使用的可靠性。
    4. 定制化服务:可根据客户需求提供不同的颜色、标记和终端配置,以适应特定应用需求。

    四、应用案例和使用建议


    KG系列拨动开关广泛应用于汽车、船舶、医疗器械等领域。例如,在汽车中用作雨刷开关、加热器控制、风扇控制等。使用建议如下:
    - 在恶劣环境中使用时,确保正确安装并定期检查防护密封。
    - 在高湿度环境中使用时,应考虑使用防水防尘的型号。

    五、兼容性和支持


    KG系列拨动开关采用标准化的连接方式,易于与其他标准电子元件或设备配合使用。此外,APTEM还提供了详尽的技术文档和支持服务,以帮助用户更好地理解和应用该产品。

    六、常见问题与解决方案


    1. Q: 如何正确安装开关?
    - A: 参考产品手册中的安装指南,确保正确固定面板和线缆。
    2. Q: 如何检查电气连接是否正确?
    - A: 使用万用表测量电气参数,确保接触电阻在规定范围内。
    3. Q: 开关出现故障如何处理?
    - A: 联系APTEM客服,提供产品序列号和故障现象,以获得专业的技术支持和维修服务。

    七、总结和推荐


    KG系列电源拨动开关以其卓越的功能、可靠性和多样化的设计赢得了市场的认可。对于需要高性能开关的应用场景,KG系列是一个理想的选择。我们强烈推荐此产品给所有需要高质量、耐用拨动开关的工程师和技术人员。

KG492A2XXA21XX参数

参数
开关配置 DPDT
触点样式 DPDT
电流额定值 10A(DC)
电气寿命 10000Cycles
机械寿命 30000Cycles
开关功能 开-关-开
指示颜色 -
安装方式 卡入式安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

KG492A2XXA21XX厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

KG492A2XXA21XX数据手册

厂牌 PDF简要描述 下载
APEM 翘板开关 APEM KG492A2XXA21XX KG492A2XXA21XX数据手册

KG492A2XXA21XX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 148.4637
50+ ¥ 144.0237
100+ ¥ 139.5731
250+ ¥ 136.5883
500+ ¥ 133.6248
库存: 88
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 148.46
