IBR3SAD600

产品分类: 按钮开关
厂牌: APEM
产品描述: Round Off-Mom SPST-NO 圆形-13.60(Dia) 1000000Cycles 50V 32V 1000000Cycles 400mA 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: BN-IBR3SAD600
供应商: 海外现货
标准整包数: 1

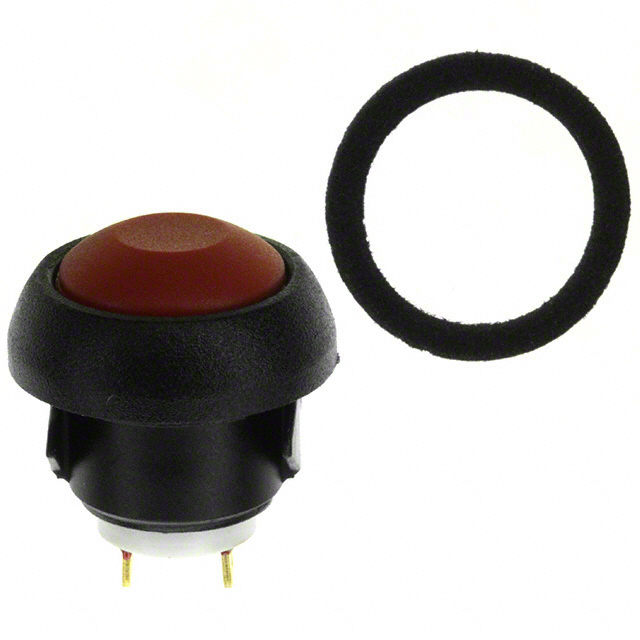

APEM 按钮开关 IBR3SAD600

IBR3SAD600概述


    产品简介


    面板开关是一种用于控制电路通断的小型电子元器件,广泛应用于工业自动化、智能家居、医疗设备等多个领域。该产品属于IB系列,具有多种安装方式和颜色选择,适用于需要稳定操作和良好防护的场合。

    技术参数


    - 电流电压额定值:最大可承受电阻负载下的电流电压为400mA 32VAC和100mA 48VDC。
    - 初始接触电阻:不超过50mΩ。
    - 绝缘电阻:在500VDC下最小值为1GΩ。
    - 耐压强度:交流1000Vrms。
    - 满载电气寿命:500,000个周期。
    - 操作温度范围:-40°C到+85°C。
    - 典型操作力:4N±3N。
    - 低水平或机械寿命:1,000,000个周期。
    - 焊接温度:最大300°C(572°F)持续3秒。

    产品特点和优势


    - 密封等级:符合IEC 60529标准的IP54密封等级,有效防止灰尘和水滴侵入。
    - 抗冲击性:100g(根据IEC 512-4测试6c)。
    - 抗振动性:10-500Hz - 10g(根据IEC 512-4测试6d)。
    - 盐雾试验:符合IEC 512-6测试11f。
    - 材料:外壳采用UL94-V0等级热塑性材料,按钮头采用聚酰胺6/6材料,端子密封采用环氧树脂材料。

    应用案例和使用建议


    - 工业自动化:适用于各类控制台和人机界面,确保可靠的操作和维护。
    - 智能家居:可用于智能照明、安防系统中的开关控制,提供稳定可靠的开关体验。
    - 医疗设备:适用于医疗器械中的按钮控制,高密封性确保设备在恶劣环境下仍能正常运行。
    使用建议:
    - 在高湿度或高粉尘环境中使用时,建议配合使用防尘防水的密封靴(如P/N U5125),以延长使用寿命。
    - 在高振动或冲击环境下使用时,建议采取额外的固定措施,以减少开关损坏的风险。

    兼容性和支持


    - 兼容性:本产品设计用于标准安装孔径,适用于多种面板厚度(0.8mm至1.8mm)。可以选用直插式、直角PC终端和快速连接终端等多种类型的接线方式。
    - 支持和服务:厂家提供详细的安装指南和技术支持,建议联系工厂咨询具体型号的详细信息和订购选项。

    常见问题与解决方案


    - 问题一:如何确定面板开孔尺寸?
    - 解答:参考产品手册中的“面板开孔”图表,开孔尺寸为直径12.90mm(.507英寸)。

    - 问题二:安装过程中如何确保密封效果?
    - 解答:在安装前检查密封圈是否完好,按照手册指导正确安装,避免在未装密封圈的情况下直接安装面板开关。

    总结和推荐


    综上所述,这款面板开关凭借其优良的电气特性和卓越的环境适应性,在工业自动化和高端设备中有着广泛的应用前景。通过其高标准的防护能力和稳定的电气性能,能够有效提高设备的整体可靠性。对于需要在复杂环境条件下工作的应用场合,我们强烈推荐使用这款IB系列面板开关。

IBR3SAD600参数

参数
最大直流触点电压 50V
面板开孔尺寸 圆形-13.60(Dia)
最大交流触点电压 32V
电流额定值 400mA
执行器类型 Round
机械寿命 1000000Cycles
电气寿命 1000000Cycles
开关功能 Off-Mom
指示颜色 -
开关配置 SPST-NO
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
包装方式 散装

IBR3SAD600厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IBR3SAD600数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IBR3SAD600 IBR3SAD600数据手册

IBR3SAD600封装设计

查看详情并下载
Symbol
Footprint
3D Model
