IPR3SAD1L0G

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 蓝色按钮开关, 面板安装, 瞬时操作, 面板开孔直径13.6mm, 带指示灯, 单刀单掷
供应商型号: 224697
供应商: 海外现货
标准整包数: 1

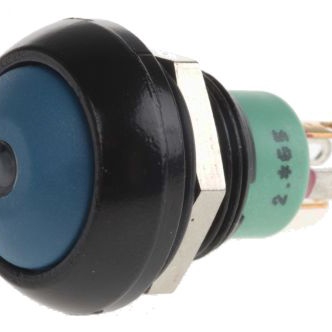

APEM 按钮开关 IPR3SAD1L0G

IPR3SAD1L0G概述


    产品简介


    IP系列开关:工业级坚固耐用按钮开关
    IP系列开关是由APEM公司设计并生产的用于极端环境下的锁存式和瞬时按钮开关。此系列开关具有出色的机械和电气性能,专为恶劣环境下的应用而设计。其特点是具备锁存动作、多种颜色选择以及高防护等级(IP 67),适用于各种工业自动化控制系统和户外设备。
    主要功能
    - 锁存动作(latching action):操作按钮在按下后保持在闭合状态。
    - 照明功能可选(Illuminated and non-illuminated)
    - 结构紧凑(Compact)
    应用领域
    - 工业自动化控制系统
    - 户外设备
    - 军事设备
    - 车辆控制面板
    - 仪器仪表

    技术参数


    电气及一般规格
    - 最大电流/电压额定值(带有电阻负载):100mA 24VDC - 寿命预期 200,000 周期
    - 最大电流/电压额定值(带有电阻负载):2A 125VAC - 寿命预期 10,000 周期
    - 初始接触电阻:100 mΩ 最大
    - 绝缘电阻:1 GΩ 最小(500VDC下)
    - 额定耐压强度:终端之间1,500 VAC rms;终端与外壳之间1,000 VAC rms
    - 面板厚度:最小1.5 mm (.059),最大5.5 mm (.217)
    - 总行程:2.5 mm (.098)
    - 操作力:5.5 N +/- 1N
    - 接触反弹:10 ms
    - 扭矩:施加于螺母上的扭矩为1.5 Nm
    - 焊接温度:最高320°C,持续3秒
    材料
    - 外壳:PA-6T,UL 94-V0
    - 按钮柱:聚酰胺6/6
    - 管套/面环:锌合金压铸,黑色喷漆
    - 触点:银,金镀层
    - 多股导线:AWG20,截面积0.6 mm²,UL认证
    - LED线缆:AWG26
    - 透镜:聚碳酸酯
    - 终端密封:环氧树脂

    产品特点和优势


    锁存式动作
    IP系列开关的锁存动作功能使其在特定场合可以维持开关状态,不需要持续施力,这使得它特别适用于那些需要长期保持某一种状态的应用,如警报系统。
    高防护等级
    这款开关达到了IP 67防护等级,这意味着它可以完全防止灰尘进入,并且在水深达1米的情况下也可以正常工作30分钟。这一特性使它在各种恶劣环境下都能表现出色。
    丰富的颜色选择
    除了基本的功能之外,IP系列开关还提供多种颜色的LED灯,用户可以根据实际需求选择适合的颜色,增加设备的操作便利性。
    坚固耐用
    由于采用了高品质材料和经过严格测试的设计,这些开关能够承受极端的环境条件,例如冲击、振动和盐雾腐蚀,确保在严苛的环境中也能稳定运行。

    应用案例和使用建议


    应用案例
    - 工业控制系统:可以在恶劣的环境中可靠地传输信号,适用于工厂自动化的各种应用。
    - 军事设备:由于其对环境的高度适应性,这类开关广泛应用于军事车辆和武器系统中。
    - 室外监控系统:这种开关因其卓越的防水防尘性能,非常适合在室外监控系统中使用。
    使用建议
    - 在安装IP系列开关之前,务必检查开关的具体尺寸和技术参数,以确保其与您的应用要求相符。
    - 对于需要长期保持开关状态的场合,选择具有锁存功能的型号将非常有益。
    - 考虑到其坚固的材料和防护等级,即使在极端环境下也能保持良好的性能。

    兼容性和支持


    兼容性
    - IP系列开关具有广泛的兼容性,可以与其他标准电气接口轻松连接。
    - 该系列开关支持多种面板厚度(1.5 mm 至 5.5 mm),因此能够适配各种安装环境。
    支持
    - APEM公司提供了全面的技术支持服务,包括详细的产品文档、安装指南以及快速响应的技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常工作 | 检查电源是否正常,确认连接线路无断路或短路情况。|
    | LED灯不亮 | 确认电源连接正确,LED灯已接通,如果仍不亮可能需要更换LED。|
    | 按钮按压困难 | 检查开关安装位置是否有阻碍,或者可能需要调整操作力度。|

    总结和推荐


    总体评价
    - IP系列开关以其强大的性能、坚固的构造和高度的可靠性成为各类工业应用的理想选择。
    - 在极端环境下表现出色,尤其适用于那些需要长期稳定运行的应用场合。
    - APEM公司提供了详尽的技术文档和支持服务,方便用户进行选型和安装。
    推荐
    综上所述,IP系列开关是工业自动化和户外设备的理想选择。无论是要求严格的工业控制系统还是需要在恶劣环境下工作的设备,这种开关都能提供可靠的性能。强烈推荐给那些寻求高性能按钮开关以满足各种苛刻应用需求的用户。

IPR3SAD1L0G参数

参数
面板开孔尺寸 圆形-13.60(Dia)
执行器类型 柱塞
最大直流触点电压 48V
电流额定值 500mA
机械寿命 -
电气寿命 -
开关功能 Off-Mom
最大交流触点电压 48V
指示颜色 绿色
开关配置 SPST-NO
安装方式 焊接安装,面板安装
应用等级 工业级
包装方式 散装

IPR3SAD1L0G厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPR3SAD1L0G数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPR3SAD1L0G IPR3SAD1L0G数据手册

IPR3SAD1L0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 188.625
10+ ¥ 179.1507
50+ ¥ 173.5953
100+ ¥ 169.9201
250+ ¥ 166.2449
库存: 11
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 188.62
