首页  >  产品百科  >  IFS3Z1AD600

IFS3Z1AD600

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 红色按钮开关, 面板安装, 瞬时操作, 面板开孔直径14.9mm, 无指示灯, 单刀单掷
供应商型号: N-IFS3Z1AD600
供应商: 云汉优选
标准整包数: 1

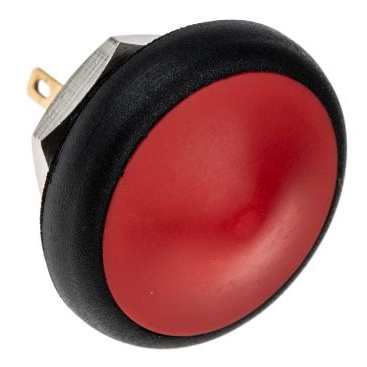

APEM 按钮开关 IFS3Z1AD600

IFS3Z1AD600概述

    电子元器件技术手册:APEM B-21 IF系列密封瞬时按钮开关

    产品简介


    APEM B-21 IF系列是带有直径为25mm(0.984英寸)操作头的密封瞬时按钮开关。这些开关适用于需要高度可靠性和环境防护的应用场合,广泛应用于工业控制、机械设备及自动化系统等领域。

    技术参数


    - 额定电流/电压:电阻负载下最大电流/电压为400mA/32VAC或100mA/50VDC。
    - 初始接触电阻:最大值为50mΩ。
    - 绝缘电阻:最小值为1GΩ(在500VDC条件下)。
    - 耐压强度:终端与框架之间的交流电压为1000VRMS;终端之间为1500VAC。
    - 电气寿命:全负载下的电气寿命为500,000次。
    - 面板厚度:用于插入式模型的最小厚度为0.8mm(0.031英寸),最大厚度为2.5mm(0.098英寸);用于螺纹套管模型的最小厚度为0.8mm(0.031英寸),最大厚度为5mm(0.196英寸)。
    - 总行程:4mm(0.157英寸)。
    - 操作力:6.5N ±2N。
    - 机械寿命:1,000,000次。
    - 扭矩:施加于螺母的最大扭矩为1.5Nm。
    - 焊接温度:最大320°C,持续3秒。

    产品特点和优势


    - 防霜设计:可抵御低温环境。
    - 高防护等级:插件型号防护等级为IP54,螺纹套管型号为IP67,确保在恶劣环境中仍能稳定运行。
    - 材料耐用:外壳采用UL94-V0等级热塑性塑料,按钮头采用聚酰胺填充橡胶,确保长期使用不易损坏。

    应用案例和使用建议


    - 应用案例:适用于工业机器人、自动门控制系统及各种户外控制设备。
    - 使用建议:建议在安装前确认所选型号与应用环境相匹配,尤其是防护等级需符合实际使用环境的需求。

    兼容性和支持


    - 兼容性:与APEM其他系列产品具有良好兼容性,便于集成到现有系统中。
    - 支持和服务:APEM提供全面的技术支持和售后服务,确保客户能够获得最佳使用体验。

    常见问题与解决方案


    - 问题1:开关出现接触不良现象。
    - 解决方案:检查开关与面板的安装是否紧密,必要时更换新的O形圈或调整安装位置。
    - 问题2:操作力度不均匀。
    - 解决方案:确保操作头没有受到外力变形,检查并重新安装以保证操作顺畅。

    总结和推荐


    综上所述,APEM B-21 IF系列密封瞬时按钮开关凭借其优异的防护性能、稳定的电气特性及广泛的适用范围,在众多应用场景中展现出色的表现。无论是工业控制还是户外应用,这款产品都是一款值得信赖的选择。强烈推荐给需要高性能密封按钮开关的用户。

IFS3Z1AD600参数

参数
电气寿命 -
执行器类型 Round
机械寿命 -
开关配置 单刀单掷
最大直流触点电压 -
开关功能 OFF - (ON)
指示颜色 -
面板开孔尺寸 14.9mm
最大交流触点电压 -
电流额定值 400mA
安装方式 面板安装

IFS3Z1AD600厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IFS3Z1AD600数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IFS3Z1AD600 IFS3Z1AD600数据手册

IFS3Z1AD600封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 16.1332 ¥ 137.1322
17+ $ 15.3882 ¥ 130.7997
20+ $ 14.3718 ¥ 122.1603
库存: 20
起订量: 7 增量: 1
交货地:
最小起订量为:7
合计: ¥ 959.92
