IPR3FAD3

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 绿色按钮开关, 面板安装, 瞬时操作, 面板开孔直径13.6mm, 无指示灯, 单刀单掷
供应商型号: HA-IPR3FAD3
供应商: 海外现货
标准整包数: 25

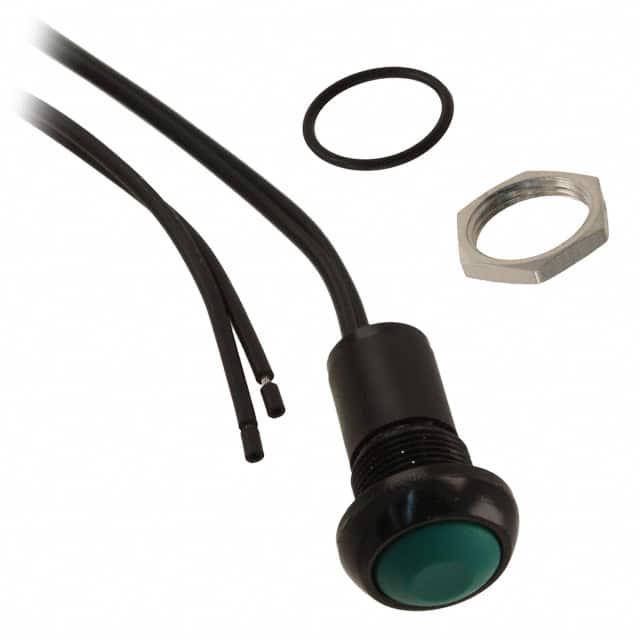

APEM 按钮开关 IPR3FAD3

IPR3FAD3概述

    APEM B1-15 Pushbutton Switch: Comprehensive Technical Overview

    1. 产品简介


    APEM B1-15 Pushbutton Switch 是一款专为恶劣环境设计的按钮开关,具备防尘防水特性(IP67认证)。此款开关采用直径12毫米的筒形设计,适用于多种配置。开关具有触觉反馈,可以选择带指示灯或不带指示灯的版本。此外,它还提供不同颜色的圆形和平面操作按钮,以满足不同需求。

    2. 技术参数


    - 额定电压/电流:5A 28VDC,最大循环次数70,000次;0.2A 48VDC,最大循环次数500,000次;0.5A 48VAC,最大循环次数500,000次。
    - 初始接触电阻:最大100 mΩ。
    - 绝缘电阻:最小1 GΩ(在500VDC条件下)。
    - 介电强度:1500 Vrms。
    - 环境密封:IP67(根据IEC 60529标准);IP69K(根据DIN 40050-9标准,适用于非照明版本)。
    - 冲击耐受性:100g(根据IEC 512-4,测试6c)。
    - 振动耐受性:10-500Hz,10g(根据IEC 512-4,测试6d)。
    - 盐雾测试:符合IEC 512-6,测试11f标准。
    - 抗冻砂能力:IK06(根据EN 50102标准,1焦耳)。
    - 操作温度范围:-40°C至+85°C。
    - 材料:外壳采用UL94-V0级热塑性塑料;操作按钮采用聚酰胺6/6;衬套/边框采用锌合金压铸;接触片采用镀金银(标准)或镀金黄铜(选项104)。
    - 线材:输出导线为AWG20,0.6mm²(F版本),AWG24,0.23mm²(W版本);LED导线为AWG26,0.12mm²(F版本),AWG24,0.23mm²(W版本)。
    - 总行程:功能3:1.7mm(±0.3mm);功能5:1.3mm(±0.3mm)。
    - 典型操作力:6N(±2N)。
    - 低水平机械寿命:1,000,000次。
    - 扭矩:1.5Nm最大值(施加于螺母上)。

    3. 产品特点和优势


    - IP67/IP69K认证:该开关达到IP67认证等级,可在水深达1米的情况下提供长达30分钟的防护,且符合IP69K标准,确保卓越的密封性能。
    - 高亮度照明:可选配五种LED颜色,提供高亮度照明。
    - 多配置选择:提供多种配置,如圆形单色、圆形容色等,适应各种应用场景。
    - 耐用性:采用高强度材料,具备出色的抗冲击和抗振动性能,适合恶劣环境。
    - 低维护:优秀的接触系统设计和长寿命使得维护成本降低。

    4. 应用案例和使用建议


    - 工业自动化:在自动化生产线中用于控制启动或停止设备。
    - 汽车制造业:安装在汽车仪表板或驾驶舱内,用于紧急停止或模式切换。
    - 军事和国防:安装在军事设备中,以应对极端天气条件。
    - 建筑与工程机械:用于控制大型机械的操作。
    - 医疗设备:用于医院内部的紧急停机按钮。
    使用建议:
    - 在需要频繁操作的环境中,建议选择机械寿命较长的型号。
    - 确保电路正确连接,以防止短路。
    - 保持开关的清洁和干燥,避免灰尘和湿气影响性能。

    5. 兼容性和支持


    - 其他兼容设备:与标准面板开孔尺寸匹配,可以方便地安装在多种设备上。
    - 厂商支持:提供详细的技术文档和客户支持,帮助用户解决问题和提供必要的维护服务。

    6. 常见问题与解决方案


    - 问题:开关按下后不复位。
    - 解决方法:检查内部弹簧是否损坏,如有损坏需更换新件。
    - 问题:LED灯不亮。
    - 解决方法:确认电源连接正确,LED组件规格与预期相符。
    - 问题:开关响应延迟。
    - 解决方法:检查线路是否有接触不良的地方,确保所有连接点牢固可靠。

    7. 总结和推荐


    APEM B1-15 Pushbutton Switch 在恶劣环境下表现出色,具有高可靠性、耐用性和多用途配置选择。其IP67/IP69K认证使其能够在极端环境中长期稳定工作。对于需要在恶劣环境下进行频繁操作的应用场景,我们强烈推荐这款开关。它不仅能够满足严格的操作要求,而且还能为用户提供长时间的使用寿命和低维护成本。

IPR3FAD3参数

参数
面板开孔尺寸 圆形-13.60(Dia)
机械寿命 500000Cycles
开关配置 SPST-NO
电气寿命 500000Cycles
指示颜色 -
最大交流触点电压 48V
电流额定值 500mA
执行器类型 Round Plunger
开关功能 Off-Mom
最大直流触点电压 48V
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

IPR3FAD3厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPR3FAD3数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPR3FAD3 IPR3FAD3数据手册

IPR3FAD3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 28.73 ¥ 243.3431
50+ $ 25.09 ¥ 212.5123
75+ $ 24.57 ¥ 208.1079
100+ $ 21.06 ¥ 178.3782
250+ $ 20.67 ¥ 175.0749
500+ $ 17.55 ¥ 148.6485
1000+ $ 13.65 ¥ 115.6155
库存: 37
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 6083.57
