GH36P010001

产品分类: 滑动开关
厂牌: APEM
产品描述: 30V(DC) On-On 30V 250V 3A(DC) 未指定 5.1mm SPDT 通孔安装 12.7mm(长度)*6.65mm(高度)
供应商型号: GH36P010001
供应商: Master
标准整包数: 5

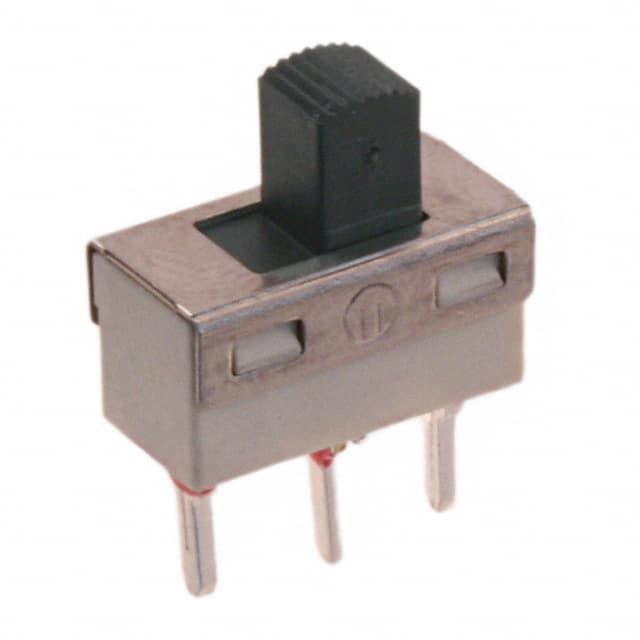

APEM 滑动开关 GH36P010001

GH36P010001概述


    产品简介


    本产品是一款由APEM制造的电信级滑动开关(G系列),广泛应用于通信行业及其他需要高可靠性电控部件的应用场景。这款开关采用了金属外壳和特种材料的触点,保证了其在恶劣环境下的稳定运行。该系列产品提供多种接触材料选择,以满足不同应用需求。

    技术参数


    | 参数名称 | 规格 |

    | 开关类型 | 滑动开关 |
    | 旅行距离 | 2.20 mm (标准),部分型号2.60 mm |
    | 工作温度范围 | -30°C 至 +85°C |
    | 推荐焊接温度 | 300°C (572°F),最多5秒 |
    | 最大电流/电压额定值(阻性负载) | 银触点(代码1或2):3 A 30 VDC;金镀黄铜触点(代码0):0.4 VA 20 VAC或DC |
    | 初始接触电阻 | 10 mΩ |
    | 绝缘电阻 | 1,000 MΩ以上 |
    | 介电强度 | 1,000 Vrms 50 Hz |
    | 电气寿命(阻性负载) | 银触点(代码1或2):2位置40,000次循环,3位置20,000次循环;金镀黄铜触点(代码0):60,000次循环(最大0.4VA) |

    产品特点和优势


    - 电信级品质:适用于严苛的通信环境。
    - 多种接触材料选择:提供银、镀金银等多种触点选项,适用于不同应用需求。
    - 高可靠性:采用不锈钢盖,聚酰胺触杆,确保在恶劣环境下长期可靠工作。
    - 耐用性强:初始接触电阻低,且具有良好的绝缘和介电强度。
    - 适用广泛:面板安装和PCB安装两种形式,适合多种应用场景。

    应用案例和使用建议


    该款开关常用于通信设备、控制系统和其他需要高可靠性开关的应用场景。在实际应用中,例如电话交换机、网络设备等,它能为用户提供稳定的开关控制体验。使用时应注意焊接温度不超过300°C,并确保正确安装以避免过早磨损。

    兼容性和支持


    - 兼容性:可与各种电路板及面板材料兼容,适用于多种型号的设备。
    - 厂商支持:制造商提供完善的售后支持和咨询服务,确保客户在使用过程中得到必要的技术支持。

    常见问题与解决方案


    1. 问题:开关频繁故障
    - 解决方案:检查是否符合推荐的焊接温度要求,确保焊接质量。此外,确认安装是否正确,避免过载。
    2. 问题:触点变色
    - 解决方案:定期清洁触点,防止氧化。如果使用时间较长,建议更换触点。
    3. 问题:电气寿命不足
    - 解决方案:根据使用频率选择合适的接触材料,银触点适合高频操作,而金镀黄铜触点适合低频操作。

    总结和推荐


    总体来看,这款电信级滑动开关具备卓越的性能和广泛的适用性。其出色的耐用性和可靠性使其成为众多通信设备的理想选择。尽管价格略高于普通开关,但从长远看,其高性价比和稳定性将为客户带来更大的价值。因此,我们强烈推荐此款产品给对开关性能有较高要求的用户。

GH36P010001参数

参数
最大交流触点电压 250V
最大直流触点电压 30V
触点时间 未指定
电流额定值 3A(DC)
电压额定值 30V(DC)
执行器长度 5.1mm
机械寿命 -
开关功能 On-On
长*宽*高 12.7mm(长度)*6.65mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

GH36P010001厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

GH36P010001数据手册

厂牌 PDF简要描述 下载
APEM 滑动开关 APEM GH36P010001 GH36P010001数据手册

GH36P010001封装设计

查看详情并下载
Symbol
Footprint
3D Model
