IRC3S422

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 黑色按钮开关, 面板安装, 瞬时操作, 面板开孔直径14.8mm, 无指示灯, 单刀单掷
供应商型号: 6911505
供应商: 欧时
标准整包数: 1

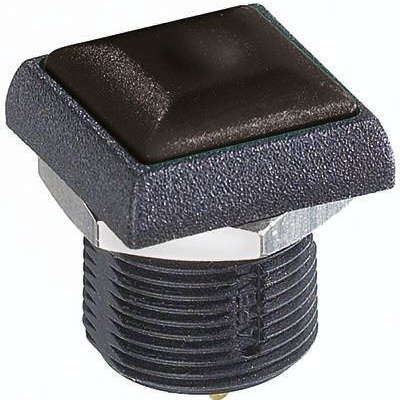

APEM 按钮开关 IRC3S422

IRC3S422概述

    APEM IR系列密封式按钮开关技术手册

    产品简介


    APEM IR系列密封式按钮开关是专为工业和高可靠性要求环境设计的产品。该系列产品提供直径为16毫米的筒式设计,分为标准版本和微动开关技术版本。这些按钮开关不仅具备密封性达到IP67等级,还具有广泛的接线端子选择,可满足不同应用需求。此外,开关提供有灯光指示和无灯光指示两种型号,以适应不同的可视化要求。

    技术参数


    - 封装标准:密封至IP67等级,符合DIN 40050和IEC 529标准。
    - 操作反馈:提供触觉反馈。
    - 外壳材质:聚酰胺6/6,热塑性塑料UL94-V0,聚碳酸酯透镜。
    - 防护特性:冲击抵抗100g(IEC 512-4测试6c),振动抵抗10-500Hz(10g,IEC 512-4测试6d)。
    - 工作温度:标准版本为-40°C至+85°C;微动开关版本为-20°C至+85°C。
    - 电气规格:
    - 额定电流/电压:金镀银触点(代码4): 200mA 48VDC, 200mA 250VAC;银触点(代码2)-螺钉终端: 2A 250VAC, 4A 48VDC。
    - 电气寿命:满载时可达500,000次。
    - 初始接触电阻:最大100mΩ。
    - 绝缘电阻:最小1 GΩ(500VDC)。
    - 耐压强度:1.5kVRMS。
    - 触点反弹时间:10ms。
    - 机械寿命:可达1,000,000次。

    产品特点和优势


    - 高密封性:提供IP67防护等级,可在恶劣环境中可靠运行。
    - 广泛的选择:提供多种终端选项,包括焊接脚、直角PC、快接、螺钉等。
    - 兼容性好:可选的标记可用于扁平圆形推杆。
    - 高性能:标准版本的开关能承受高达4A的电流,微动开关版本则能达到5A。

    应用案例和使用建议


    - 工业控制:适用于需要高可靠性和耐用性的工业控制系统,例如自动生产线、机械设备等。
    - 交通运输:适合安装在车辆内部,提供可靠的紧急停止或操作按钮功能。
    - 建议:由于产品需要较高密封性,安装时请确保面板厚度不超过8mm,以便正确安装并达到最佳密封效果。

    兼容性和支持


    - 兼容性:IR系列开关与多种终端和LED颜色组合兼容,能够与多种电路系统和设备连接。
    - 支持:制造商提供全面的技术支持和售后服务,包括在线文档和现场技术支持。

    常见问题与解决方案


    - 问题1:安装后按钮无法正常触发。
    - 解决方法:检查面板安装是否正确,确保按钮没有过度偏移或压力。
    - 问题2:LED灯不亮。
    - 解决方法:检查接线是否正确,确认是否有足够的电源供应,必要时调整外部电阻值。

    总结和推荐


    IR系列密封式按钮开关以其出色的密封性、广泛的终端选择和可靠的操作性能,成为众多高要求应用的理想选择。无论是用于工业自动化还是交通运输行业,这款开关都能展现出色的表现。推荐使用该产品,尤其是在需要高度可靠性和长期稳定性的场合。

IRC3S422参数

参数
机械寿命 -
指示颜色 -
开关配置 SPST
电气寿命 500000Cycles
开关功能 Momentary Contact
面板开孔尺寸 圆形-16.2
最大直流触点电压 48V
执行器类型 Square Button
电流额定值 -
最大交流触点电压 250V
长*宽*高 25.4mm(高度)
安装方式 焊接安装,面板安装
应用等级 工业级

IRC3S422厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IRC3S422数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IRC3S422 IRC3S422数据手册

IRC3S422封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.9166 ¥ 252.7949
10+ $ 29.0295 ¥ 245.2991
50+ $ 28.1295 ¥ 237.6946
100+ $ 27.5253 ¥ 232.5887
250+ $ 26.9339 ¥ 227.5915
库存: 56
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 252.79
