首页  >  产品百科  >  QS123XXR24

QS123XXR24

产品分类: 发光二极管
厂牌: APEM

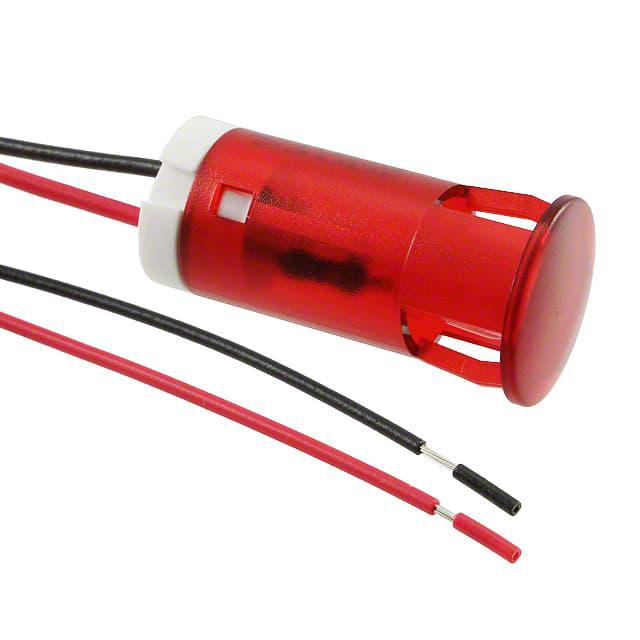

产品描述: APEM 红色LED面板指示灯, 24V 直流, 20mA, 12mm安装孔径
供应商型号: ET-2450372
供应商: 海外现货
标准整包数: 1

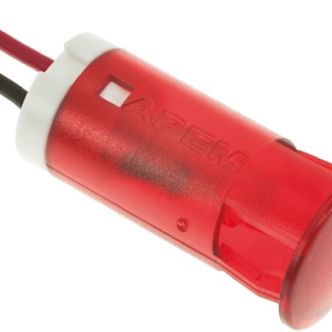

APEM 发光二极管 QS123XXR24

QS123XXR24概述


    产品简介


    QS系列是一款专为面板安装设计的嵌入式LED指示灯,提供6mm、8mm、10mm和12mm四种直径的剪切尺寸选择。这款指示灯采用前盖板卡扣式安装,无需额外硬件。产品提供了标准亮度扩散LED和高亮度LED两种选项,特别适用于日光下的视读。该系列的设计紧凑、安装便捷,广泛应用于各类控制面板、仪表盘以及自动化设备中。

    技术参数


    - 安装方式: 前面板卡扣式安装
    - 直径剪切尺寸: 6mm、8mm、10mm 和 12mm
    - 最大反向电压: 5V
    - 工作温度范围: -30°C 至 +65°C(-22°F至+149°F)
    - 寿命: 100,000小时
    - 面板厚度: 0.8mm至1.6mm
    - 额定电压:
    - 02型(无电阻): 2.1至3.3VDC,20mA
    - 6VDC: 5.4至6.6VDC,20mA
    - 12VDC: 10.8至13.2VDC,20mA
    - 24VDC: 21.6至26.4VDC,20mA
    - 28VDC: 25.2至30.8VDC,20mA
    - 110VAC: 99至110VAC,6mA(不适用于QS6)
    - 220VAC: 207至253VAC,3mA(不适用于QS6)
    - 材料: 聚碳酸酯
    - 发光强度:
    - 标准LED: 红色(6mm: 40mcd,8mm/10mm/12mm: 100mcd),绿色(6mm: 40mcd,8mm/10mm/12mm: 60mcd),黄色(6mm: 30mcd,8mm/10mm/12mm: 50mcd),蓝色(6mm: 1,200mcd,8mm/10mm/12mm: 1,600mcd),白色(6mm: 1,200mcd,8mm/10mm/12mm: 1,600mcd)
    - 高亮度LED: 红色(6mm: 3,700mcd,8mm/10mm/12mm: 6,000mcd),绿色(6mm: 2,000mcd,8mm/10mm/12mm: 1,900mcd),黄色(6mm: 1,200mcd,8mm/10mm/12mm: 2,100mcd),橙色(6mm: 4,500mcd,8mm/10mm/12mm: 4,500mcd)

    产品特点和优势


    QS系列嵌入式LED指示灯具备多项独特功能和优势:
    - 安装便捷:采用卡扣式安装,无需额外硬件,简化了安装过程。
    - 耐用性强:使用寿命长达100,000小时,适合长时间运行的应用场合。
    - 多种型号:提供多种直径规格,满足不同尺寸需求。
    - 高可靠性:能够在-30°C至+65°C的工作温度范围内稳定工作。
    - 高亮度选项:对于日光条件下要求更高的显示效果,可以选择高亮度LED版本。
    - 适用范围广:适用于控制面板、仪表盘以及自动化设备等多种场景。

    应用案例和使用建议


    - 控制面板: QS系列嵌入式LED指示灯可以用于工业控制面板的信号指示,提高系统操作的可视化程度。
    - 仪表盘: 在汽车或船舶仪表盘中,该系列LED指示灯能够提供稳定的光照强度,即使在强烈阳光下也能清晰可见。
    - 自动化设备: 在自动化设备中,它可用于状态监控和故障诊断。
    使用建议:
    - 安装注意事项: 在安装过程中,注意不要超过规定的最大反向电压值,以免影响LED的寿命。
    - 电流控制: 对于某些应用场景,需要通过外部电阻来调节电流以适应不同的电压需求。
    - 热管理: 尽管该LED在较高工作温度范围内仍能保持良好性能,但在高温环境下长期使用时建议加强散热措施。

    兼容性和支持


    - 兼容性: 该产品可与多种电子元器件和设备兼容,特别是适用于各种控制面板、仪表盘及自动化设备。
    - 支持和维护: 制造商提供全面的技术支持和维护服务,包括产品选型指导、安装咨询及售后保障。

    常见问题与解决方案


    - 问题1: LED闪烁不稳定?
    - 解决方案: 检查接线是否正确连接,确保电流没有超出额定值。如果还是不稳定,可能需要更换LED或调整外部电阻值。
    - 问题2: 发光强度不足?
    - 解决方案: 确认所用电压是否符合额定电压范围,过高或过低的电压都可能导致发光强度不足。必要时可以尝试更换为高亮度LED版本。
    - 问题3: 使用中出现异常发热?
    - 解决方案: 检查周围环境温度,确保不超过规定的最高工作温度。同时检查散热设计是否合理,适当增加散热片以降低内部温度。

    总结和推荐


    综上所述,QS系列嵌入式LED指示灯凭借其出色的安装便捷性、长寿命、宽工作温度范围以及多种直径规格选择,在工业控制、汽车仪表和自动化设备等多个领域具有很高的实用价值。其高亮度和良好的耐用性使其成为一款非常值得推荐的产品。无论是新项目开发还是现有系统的升级,QS系列都能提供可靠且高效的解决方案。

QS123XXR24参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 30°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXR24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXR24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXR24 QS123XXR24数据手册

QS123XXR24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.2131 ¥ 60.951
10+ $ 4.4606 ¥ 37.6924
100+ $ 3.4269 ¥ 28.9575
500+ $ 3.0517 ¥ 25.7868
1000+ $ 2.9354 ¥ 24.804
2000+ $ 2.8412 ¥ 24.0084
库存: 62
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 60.95
