首页  >  产品百科  >  QS83XXY24

QS83XXY24

产品分类: 发光二极管
厂牌: APEM

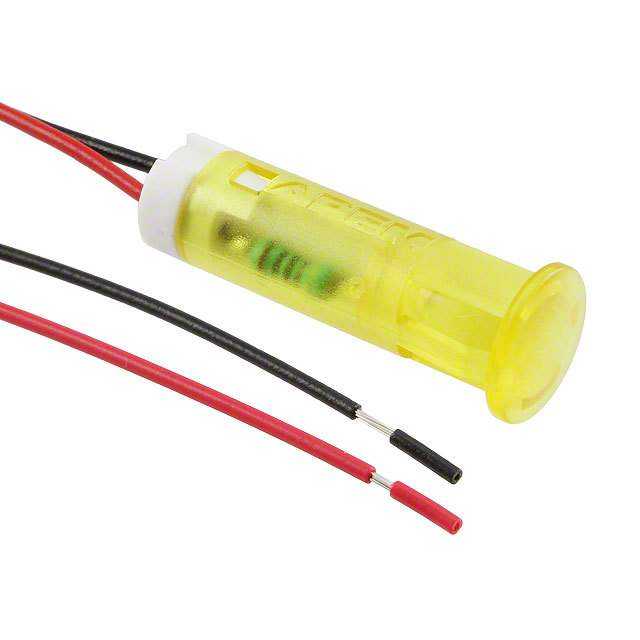

产品描述: APEM 黄色LED面板指示灯, 24V 直流, 20mA, 8mm安装孔径
供应商型号: N-QS83XXY24
供应商: 云汉优选
标准整包数: 1

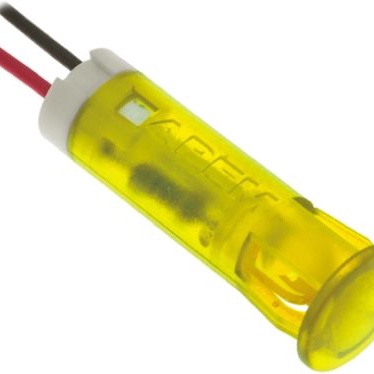

APEM 发光二极管 QS83XXY24

QS83XXY24概述

    # QS 系列嵌入式面板安装 LED 指示灯

    产品简介


    QS 系列嵌入式面板安装 LED 指示灯是一款高可靠性、耐用性强的指示设备,广泛应用于工业控制、通信设备、家用电器及各类电子设备中。该系列产品提供多种颜色选择(红、绿、黄、蓝、橙、白)和亮度等级(标准亮度和高亮度),并具备多尺寸(6mm、8mm、10mm 和 12mm 直径)的开孔设计。其灵活的安装方式和优异的光学性能使其成为现代设备设计的理想选择。

    技术参数


    | 参数 | 标准 LED | 高亮度 LED |
    |
    | 颜色 | 多种可选 | 多种可选 |
    | 发光强度 (mcd) | 25(红)、20(绿)、20(黄)、800(蓝)、30(橙)、1200(白) | 6000(红)、1200(绿)、380(黄)、1600(蓝)、4100(橙)、2500(白) |
    | 正向电压 (V) | 2.0(红)、2.2(绿)、2.1(黄)、3.3(蓝)、2.0(橙)、3.3(白) | 2.2(红)、3.3(绿)、2.0(黄)、3.3(蓝)、2.2(橙)、3.3(白) |
    | 工作电压范围 | 2VDC - 220VAC | 2VDC - 220VAC |
    | 额定工作电流 (mA) | 20(红、绿、黄、蓝、橙)、3(白) | 20(红、绿、黄、蓝、橙)、3(白) |
    | 视角 (°) | 30°(标准 LED)、45°(高亮度 LED) | 30°(标准 LED)、45°(高亮度 LED) |
    | 使用寿命 (小时) | 100,000 小时 | 100,000 小时 |
    其他关键参数:
    - 工作温度范围:-30°C 至 +85°C(操作),-40°C 至 +100°C(存储)
    - 面板厚度:0.8mm 至 1.6mm
    - 透镜材料:聚碳酸酯(UL94V-0 级别)
    - 接线方式:焊锡接片、快插端子、导线(标准长度 200mm)

    产品特点和优势


    1. 多样化配置:提供多种颜色和亮度选项,适用于不同应用场景。
    2. 嵌入式设计:无需额外固定硬件即可实现快速安装。
    3. 长寿命:LED 使用寿命长达 100,000 小时,减少维护成本。
    4. 高亮度:特别适合需要在强光下可视的应用场合。
    5. 兼容性强:支持多种供电电压(直流 2V 至交流 220V)。
    6. 耐高温与宽温区:可在恶劣环境中稳定运行。
    7. 环保材料:采用 UL 认证的聚碳酸酯外壳,确保安全可靠。

    应用案例和使用建议


    应用案例
    - 工业控制:用于机床操作面板的报警信号指示。
    - 智能家居:作为设备状态指示灯,如洗衣机完成提示。
    - 通信设备:指示网络连接状态或设备运行情况。
    使用建议
    - 环境适应性:若设备运行环境温度较高,建议选用高亮度 LED。
    - 安全性:对于高电压场合(如 110VAC 或 220VAC),务必确认终端正确连接。
    - 个性化定制:根据具体需求调整电阻值以达到最佳亮度表现。

    兼容性和支持


    - 兼容性:QS 系列产品与主流面板设计完全匹配,支持各种常见工业标准接口。
    - 技术支持:APEM 提供详尽的技术文档及售后服务,客户可通过官网查询联系方式。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED 不亮 | 检查供电电压是否符合要求 |
    | 发光强度不足 | 调整电阻值至适当范围 |
    | 安装后松动 | 确保面板厚度在推荐范围内,重新安装 |

    总结和推荐


    QS 系列嵌入式面板安装 LED 指示灯凭借其卓越的光学性能、广泛的适用范围及便捷的安装方式,在众多行业中展现出强大的竞争力。无论是工业自动化还是消费类电子产品,这款指示灯都能满足用户的高性能需求。强烈推荐此系列 LED 指示灯作为高效能和低成本解决方案的最佳选择。
    如需进一步了解或购买,请访问 [www.apem.com](http://www.apem.com) 获取详细信息。

QS83XXY24参数

参数
显示颜色 黄色
视角 30°
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售

QS83XXY24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXY24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXY24 QS83XXY24数据手册

QS83XXY24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.3108 ¥ 19.6418
库存: 70
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 982.09
