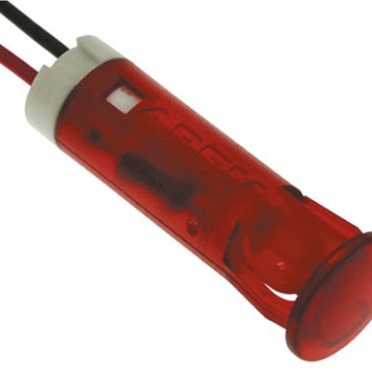

QS83KKR12

产品分类: LED显示器件
厂牌: APEM
产品描述: APEM 红色闪光LED面板指示灯, 12V 直流, 20mA, 8mm安装孔径
供应商型号: 8199681P
供应商: 海外现货
标准整包数: 1
APEM LED显示器件 QS83KKR12

QS83KKR12概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    产品类型: QS-Series Snap-in Panel Mount LED Indicators(QS系列插装式面板安装LED指示灯)
    主要功能: 提供多种颜色和亮度选项的LED指示灯,适用于各种面板显示需求。
    应用领域: 广泛应用于工业控制、医疗设备、家电设备、交通信号灯、电信设施等领域。

    2. 技术参数


    | 参数 | 红色 | 绿色 | 黄色 | 蓝色 | 橙色 | 白色(透明) |

    | 颜色强度(标准LED)(mcd) | 25 | 20 | 20 | 800 | 30 | 1200 |
    | 正向电压(V) | 2.0 | 2.2 | 2.1 | 3.3 | 2.0 | 3.3 |
    | 高亮度颜色强度(mcd) | 6000 | 1200 | 380 | 1600 | 4100 | 2500 |
    | 高亮度正向电压(V) | 2.2 | 3.3 | 2.0 | 3.3 | 2.2 | 3.3 |
    | 工作电压范围(V) | 2VDC(无电阻器) | 10.8-13.2VDC | 21.6-26.4VDC | 25.2-30.8VDC | 99-110VAC | 207-253VAC |
    | 额定工作电流(mA) | 20 | 20 | 20 | 20 | 6 | 3 |
    其他技术参数:
    - 切口尺寸:6mm, 8mm, 10mm 和 12mm直径
    - 额定使用寿命:100,000小时
    - 视角:标准LED 30°,高亮度LED 45°
    - 工作温度范围:-30°C 至 +85°C
    - 储存温度:-40°C 至 +100°C
    - 最大反向电压:5V
    - 引脚材质:金(闪镀)、银(闪镀)、黄铜
    - 引线:6mm 和 8mm 使用24AWG,10mm 和 12mm 使用22AWG
    - 引线材料:PVC(UL1061)

    3. 产品特点和优势


    - 独特的颜色选择:提供红、绿、黄、蓝、橙、白六种基本颜色,满足不同应用场景需求。
    - 高亮度和标准亮度选择:根据不同光照条件选择不同的LED类型,提高可视性和可用性。
    - 易于安装:采用前板嵌入式安装,无需额外固定件。
    - 耐用性:使用寿命长,能在宽广的工作温度范围内稳定工作。
    - 安全性:使用阻燃材料(UL94V-0),确保安全可靠。
    - 兼容性强:支持多种电压和电流配置,可灵活应用于各类设备。

    4. 应用案例和使用建议


    应用场景示例:
    - 在工业控制系统中作为状态指示灯,提示设备运行状态。
    - 医疗设备中用于显示生命体征参数,例如心跳、呼吸频率等。
    - 家电设备中的状态指示灯,例如冰箱、洗衣机等。
    - 交通信号灯,用于指挥交通。
    - 电信设施中的监控系统,实时显示各项指标。
    使用建议:
    - 由于部分型号需要额外电阻来实现所需的电流,用户需根据具体型号进行相应的硬件设计。
    - 对于高亮度型号,在强光环境下使用能获得更好的可视效果。
    - 对于不同类型的设备,可根据具体电压和电流需求选择适合的型号。

    5. 兼容性和支持


    - 兼容性:可以方便地与其他电气设备配合使用,如控制器、电源模块等。
    - 技术支持:厂商提供详细的技术文档和客户服务,用户可以在官方网站上找到相关资料并获得支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED不亮 | 检查电源电压是否符合要求;检查线路连接是否正确。 |
    | 发光不稳定 | 检查电源稳定性;检查线路是否有干扰。 |
    | 引线损坏 | 更换损坏的引线;焊接新的引线。 |
    | 发热严重 | 检查散热措施是否到位;检查负载是否过大。 |

    7. 总结和推荐


    综合评估:
    - 优点:
    - 多样化的颜色和亮度选择。
    - 易于安装,节省空间。
    - 长寿命和高可靠性。
    - 兼容性强,适用广泛。
    - 提供多种电压和电流配置,灵活性高。
    推荐结论:
    鉴于上述优点,这款QS-Series Snap-in Panel Mount LED Indicators 是一款非常实用且可靠的电子元件,特别适用于工业控制、医疗设备、家电设备等领域。推荐给需要高质量LED指示灯的用户。

QS83KKR12参数

参数
显示宽度 -
控制器类型 -
显示高度 -
显示尺寸 -
字符宽度 -
显示颜色 红色
字符高度 -
显示模式 -
视角 -
背光颜色 -
显示类型 -
发光强度 25mcd
接口方式 -
触碰模式 -
分辨率(pixels) -
长*宽*高 28mm(长度)

QS83KKR12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83KKR12数据手册

厂牌 PDF简要描述 下载
APEM LED显示器件 APEM QS83KKR12 QS83KKR12数据手册

QS83KKR12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 23.2473
50+ ¥ 22.5313
100+ ¥ 21.5945
400+ ¥ 21.1165
库存: 0
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 0
