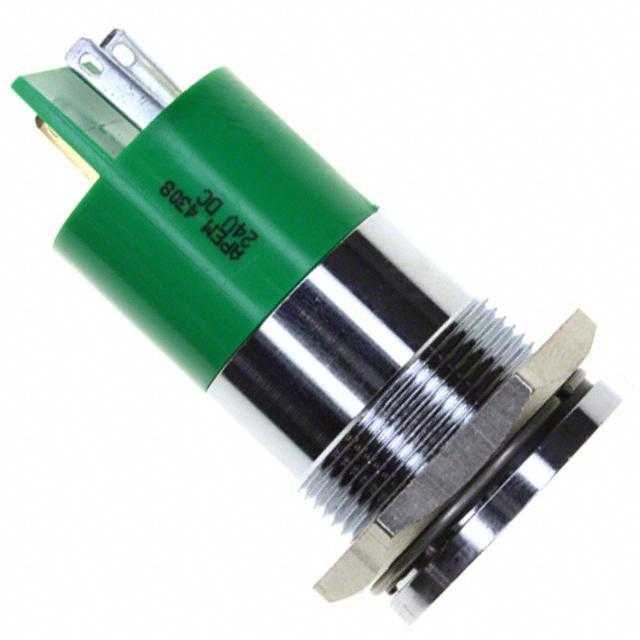

Q22F1CXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带平顶 散射 绿色 焊接安装,面板安装 18mm*18mm*18mm
供应商型号: N-Q22F1CXXG24E
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 Q22F1CXXG24E

Q22F1CXXG24E概述


    产品简介


    Q22系列是一款直径为22毫米的面板安装式LED指示灯。该系列产品广泛应用于各种工业控制、仪表盘、汽车内部照明及信号指示等领域。它提供了多种颜色和类型的LED光源,以满足不同的应用需求。该系列产品具有IP67防护等级,适合恶劣的工作环境。通过定制的LED字符,可以提供高度个性化的解决方案,增强设备的可识别性和美观性。

    技术参数


    - 视场角: 30°至100°(取决于型号)
    - 最大反向电压: 5V
    - 工作寿命: 100,000小时
    - 额定扭矩: 75 cNm(取决于选项)
    - 密封选项: IP67(符合EN60529标准)
    - 存储和操作温度范围:
    - 后部塑料外壳: -30°C至+65°C(-22°F至+149°F)
    - 后部环氧树脂外壳: -40°C至+85°C(-40°F至+185°F)
    - 电气规格:
    - 02型(无电阻器): 3.3至9.9VDC, 40mA最大
    - 12VDC: 10.8至13.2VDC, 40mA
    - 24VDC: 21.6至26.4VDC, 40mA
    - 28VDC: 25.2至30.8VDC, 40mA
    - 110VAC: 99至121VAC, 5mA
    - 220VAC: 207至235VAC, 3mA

    产品特点和优势


    Q22系列LED指示灯的独特之处在于其丰富的颜色选择、高亮度、长寿命以及卓越的防水防尘性能。这些特点使其成为工业控制面板、汽车仪表板以及其他需要清晰视觉信号传输的应用的理想选择。特别地,IP67密封等级使得该产品能够在潮湿和尘埃环境中稳定运行,大大增强了产品的可靠性和耐用性。此外,它的高亮度和低功耗特性使其能够有效节省能源成本,同时提供清晰可见的指示。

    应用案例和使用建议


    Q22系列LED指示灯常用于汽车制造、工业自动化系统和家电设备中,作为状态指示灯或报警指示灯。例如,在汽车仪表盘中,Q22系列可以作为燃油警告灯、制动系统故障指示灯等,提供实时的状态反馈。对于需要频繁更换LED模块的应用,如工厂监控系统,可以考虑选用带有快速连接端子(如Faston端子)的产品,以便于便捷的维护和替换。另外,由于不同应用对LED亮度有不同的要求,建议在选择LED时根据实际应用场景进行具体配置。

    兼容性和支持


    Q22系列LED指示灯具有广泛的兼容性,适用于大多数常见的工业控制系统。厂商提供了各种终端选项(如焊接端子、Faston端子、接线端子等),以适应不同的安装需求。此外,针对特殊电压(如110VAC和220VAC)的应用,厂商建议用户咨询以获得更详细的解决方案。厂商还提供详细的安装指南和维护文档,确保用户能够顺利部署和维护产品。

    常见问题与解决方案


    - 问题: 为何部分型号的最大电流限制为40mA?
    - 解答: 这是由于LED的热稳定性设计要求。为了延长使用寿命并保持恒定的光输出,制造商将电流限制设置在较低水平。

    - 问题: 如何正确处理焊接Faston端子?
    - 解答: 建议使用推荐的焊锡温度(300°C)并保持3秒。这有助于确保焊点的牢固性,避免过高的温度导致材料损坏。

    - 问题: 针对不同电压的应用,如何选择合适的LED?
    - 解答: 根据所需的供电电压和电流需求选择合适的LED型号。如有疑问,建议联系制造商获取详细的技术支持。

    总结和推荐


    Q22系列LED指示灯凭借其高亮度、长寿命、多种颜色选择以及卓越的环境适应能力,成为各类工业控制和指示应用的理想选择。尤其是其IP67密封等级,使其能够在苛刻的环境下稳定运行。然而,考虑到不同应用的具体需求,建议用户在选择具体型号前仔细评估实际使用环境和电气规格。总的来说,Q22系列LED指示灯不仅性能优越,且易于维护,非常适合需要高性能LED指示灯的应用场合。

Q22F1CXXG24E参数

参数
显示颜色 绿色
视角 100°
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 18mm*18mm*18mm
安装方式 焊接安装,面板安装
零件状态 在售

Q22F1CXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q22F1CXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q22F1CXXG24E Q22F1CXXG24E数据手册

Q22F1CXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
