首页  >  产品百科  >  QS101XXR12

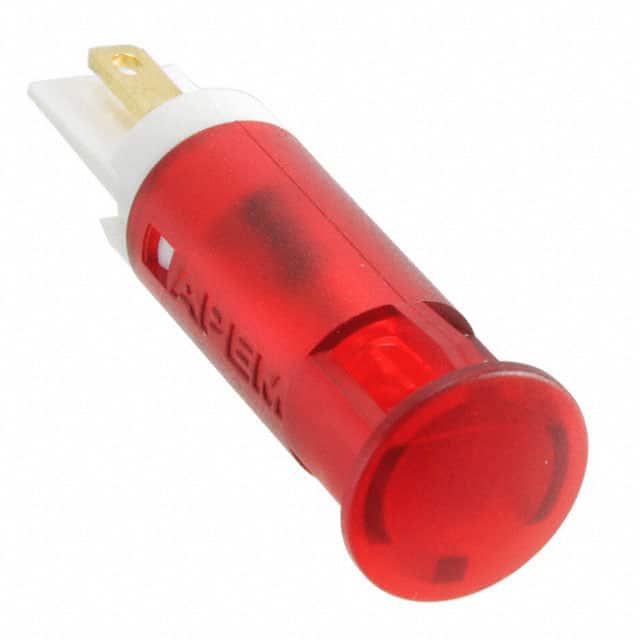

QS101XXR12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 12V 直流, 20mA, 10mm安装孔径
供应商型号: ET-2450306
供应商: 海外现货
标准整包数: 1

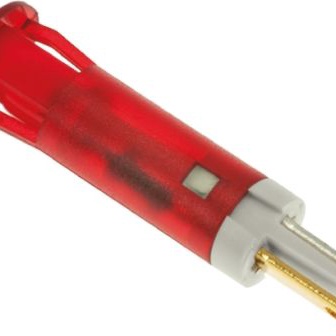

APEM 发光二极管 QS101XXR12

QS101XXR12概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款适用于各种应用场合的嵌入式面板安装LED指示灯。这些指示灯具有多种颜色选择(红、绿、黄、蓝、橙、白),并提供标准亮度和高亮度版本,以适应不同的光照条件。这些指示灯不仅具有出色的光学性能,还具备坚固耐用的设计,适合在广泛的工业和消费电子产品中使用。

    2. 技术参数


    以下是这些LED指示灯的主要技术参数:
    | 参数 | 红色 | 高亮度红色 | 绿色 | 高亮度绿色 | 黄色 | 高亮度黄色 | 蓝色 | 高亮度蓝色 | 橙色 | 高亮度橙色 | 白色(透明) | 高亮度白色 |
    ||
    | 标准亮度强度 (mcd) | 25 | - | 20 | - | 20 | - | 800 | - | 30 | - | 1200 | - |
    | 高亮度强度 (mcd) | - | 6000 | - | 1200 | - | 380 | - | 1600 | - | 4100 | - | 2500 |
    | 标准正向电压 (V) | 2.0 | - | 2.2 | - | 2.1 | - | 3.3 | - | 2.0 | - | 3.3 | - |
    | 高亮度正向电压 (V) | - | 2.2 | - | 3.3 | - | 2.0 | - | 3.3 | - | 2.2 | - | 3.3 |
    | 工作电压范围 (V) | 2VDC (无电阻) 到 2.5VDC | - | 12VDC | - | 24VDC | - | 28VDC | - | 110VAC | - | 220VAC | - |
    | 工作电流 (mA) | 20 | - | 20 | - | 20 | - | 20 | - | 6 | - | 3 | - |

    3. 产品特点和优势


    - 多颜色选择:提供红、绿、黄、蓝、橙、白等多种颜色,满足不同应用需求。
    - 高亮度版本:高亮度LED版本可在强光环境下保持良好的可见度。
    - 内置插拔设计:无需额外硬件即可实现面板安装,安装简便快捷。
    - 广泛的工作电压范围:支持2VDC到220VAC的工作电压,适用于各种电源系统。
    - 耐高温和低温环境:工作温度范围为-30°C至+85°C,存储温度范围为-40°C至+100°C。
    - 长寿命:100,000小时的预期寿命,确保长期稳定运行。

    4. 应用案例和使用建议


    这些LED指示灯适用于多种工业和消费电子设备,例如机械设备监控、仪器仪表、家电控制面板等。以下是一些典型的应用场景和使用建议:
    - 机械设备监控:用于实时显示设备状态,如运行、故障或待机模式。
    - 仪器仪表:用于显示器上的状态指示,例如电压、电流或温度的监测。
    - 家电控制面板:用于显示设备操作状态,如开关机状态或故障警报。
    使用建议:
    - 选择合适的颜色和亮度,根据具体的应用环境进行调整。
    - 在需要高亮度的情况下,优先选择高亮度版本。
    - 注意匹配适当的电源电压和电流,以确保最佳工作状态。

    5. 兼容性和支持


    - 兼容性:这些指示灯可以轻松集成到现有的电路设计中,适用于标准的焊接或接线端子。
    - 支持和服务:制造商APEM提供了详细的用户手册和技术支持服务,确保用户能够正确安装和使用这些指示灯。

    6. 常见问题与解决方案


    - Q: 是否需要外部电阻?
    - A: 标准亮度版本需要外部电阻以限制电流,高亮度版本通常不需要。

    - Q: 如何区分正负极?
    - A: 金色接线片表示阳极(+),银色接线片表示阴极(-)。红色电线表示阳极(+),黑色电线表示阴极(-)。
    - Q: 如何选择合适的工作电压?
    - A: 请根据具体的电源电压选择相应的工作电压范围,以确保正常工作。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能、多功能且易于安装的LED指示灯,适用于各种复杂和苛刻的应用环境。其高亮度版本特别适合强光环境下的应用,而其广泛的工作电压范围使其成为几乎任何电源系统的理想选择。总的来说,这款产品在设计、性能和易用性方面表现出色,值得在各种项目中考虑采用。强烈推荐!

QS101XXR12参数

参数
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 30°
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS101XXR12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS101XXR12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS101XXR12 QS101XXR12数据手册

QS101XXR12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.5465 ¥ 63.7677
10+ $ 4.6482 ¥ 39.2773
100+ $ 3.5571 ¥ 30.0573
500+ $ 3.1597 ¥ 26.6994
1000+ $ 3.0378 ¥ 25.6698
2000+ $ 2.9368 ¥ 24.8157
库存: 52
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 63.76
