Q8F3CZZRYG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V,2.2V,2.1V 圆形,带平顶 散射 红色,绿色,黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8F3CZZRYG12E
供应商: Master
标准整包数: 1
APEM 发光二极管 Q8F3CZZRYG12E

Q8F3CZZRYG12E概述

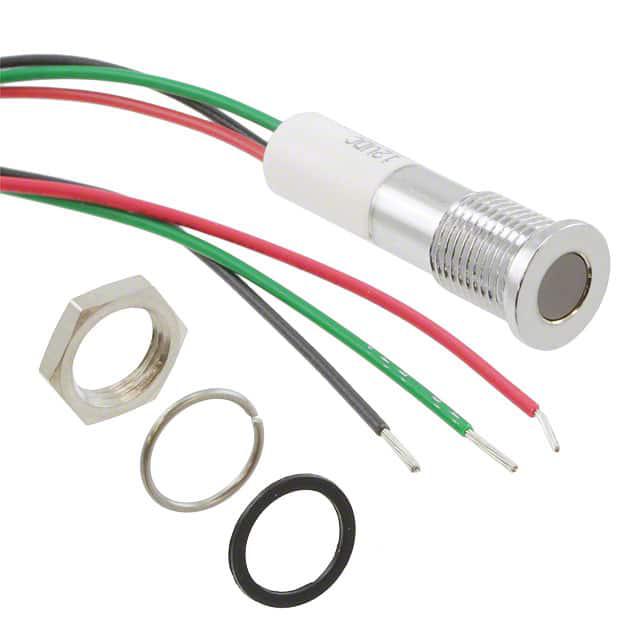

    Q-SERIES 8mmØ Panel Mounting LED Indicator

    产品简介


    Q-SERIES 8mmØ Panel Mounting LED指示器是一种用于面板安装的小型LED指示器。它主要应用于各类电子设备中的状态显示,例如电源状态、运行状态等。该系列产品提供了丰富的颜色选择(红色、绿色、黄色、蓝色、白色),能够满足不同应用场景下的需求。

    技术参数


    - 发光强度(典型值):
    - HE红色:50mcd(标准) / 10mcd(内嵌)
    - HE绿色:40mcd(标准) / 8mcd(内嵌)
    - HE黄色:40mcd(标准) / 6mcd(内嵌)
    - HE蓝色:90mcd(标准) / 4mcd(内嵌)
    - HE白色:150mcd(标准) / 25mcd(内嵌)
    - 双色(红/绿):20/10mcd(标准) / 10/8mcd(内嵌)
    - 三色(红/绿/黄):20/10/10mcd(标准) / 10/8/6mcd(内嵌)
    - 正向电压:
    - HE红色:2.0V
    - HE绿色:2.2V
    - HE黄色:2.1V
    - HE蓝色:3.8V
    - HE白色:3.8V
    - 双色(红/绿):2.0V / 2.2V
    - 三色(红/绿/黄):2.0V / 2.2V / 2.1V
    - 超亮模式:
    - 超亮红色:10,000mcd
    - 超亮绿色:4,500mcd
    - 超亮黄色:2,100mcd
    - 超亮蓝色:1,400mcd
    - 超亮白色:2,000mcd
    - 最大反向电压:5V
    - 视场角:100°(依赖于型号)
    - 使用寿命:100,000小时
    - 工作温度范围:-40°C 到 +85°C
    - 操作电压范围:
    - 2VDC - 220VAC

    产品特点和优势


    Q-SERIES 8mmØ Panel Mounting LED指示器具备多种显著优势:
    - 多色选择:提供红色、绿色、黄色、蓝色、白色及多种组合,适用于不同场合。
    - 超亮模式:特别适用于需要更高亮度的应用场合。
    - 防护等级:IP67密封选项,可防尘防水。
    - 安装简便:提供多种终端类型(焊接端子、引脚、导线),适应不同的安装需求。
    - 长寿命:达到100,000小时的使用寿命,减少维护成本。

    应用案例和使用建议


    - 应用场景:适用于工业控制、医疗设备、家用电器等多种领域。
    - 使用建议:确保供电电压不超过10%的额定值,以延长使用寿命。对于使用220VAC的情况,推荐使用超亮LED版本。

    兼容性和支持


    - 兼容性:支持广泛的电压范围(2VDC - 220VAC),可与其他电子元器件或设备兼容。
    - 技术支持:公司提供持续的技术支持,用户可以通过Apem咨询有关产品规格、安装、故障排除等问题。

    常见问题与解决方案


    - 问题1:电压过高导致LED损坏。
    解决方案:确保供电电压不超过额定值的10%,如有需要可以添加限流电阻。
    - 问题2:接线错误导致指示器不工作。
    解决方案:确认接线正确,尤其是区分正负极。

    总结和推荐


    Q-SERIES 8mmØ Panel Mounting LED指示器是一款高性能、多功能的LED指示器,适用于各种复杂的应用场景。其多色选择、超亮模式、长寿命等特点使其在市场上具有较强的竞争力。总体而言,我们强烈推荐使用该产品,尤其是在需要高可靠性、长寿命和高亮度的场合。

Q8F3CZZRYG12E参数

参数
显示颜色 红色,绿色,黄色
视角 100°
透镜类型 散射
Vf-正向电压 2V,2.2V,2.1V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 袋装

Q8F3CZZRYG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F3CZZRYG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F3CZZRYG12E Q8F3CZZRYG12E数据手册

Q8F3CZZRYG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
