首页  >  产品百科  >  QS81XXHY220

QS81XXHY220

产品分类: 发光二极管
厂牌: APEM

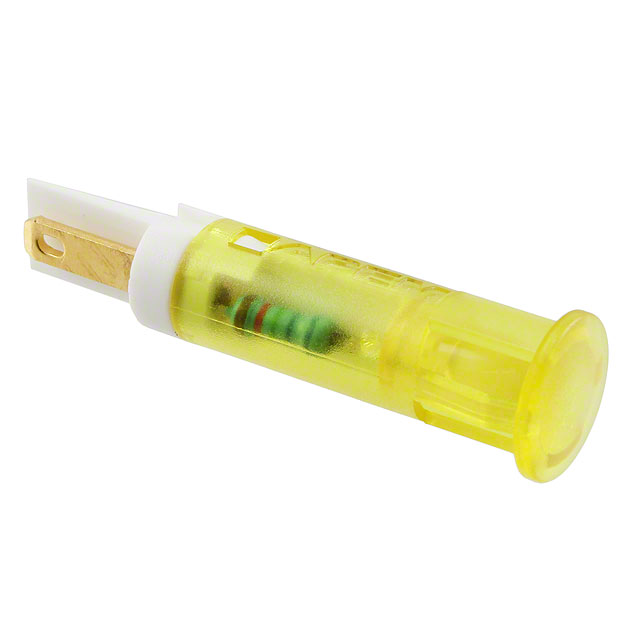

产品描述: APEM 黄色LED面板指示灯, 220V 交流, 3mA, 8mm安装孔径
供应商型号: 7863842
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QS81XXHY220

QS81XXHY220概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款专为面板安装设计的LED指示灯,适用于多种电子设备中作为状态显示。该系列提供多种颜色选择(红、绿、黄、蓝、橙、白),并具有高亮度选项,以确保在各种光照条件下都能清晰可见。产品种类多样,支持多种安装尺寸(6mm、8mm、10mm和12mm直径)。

    2. 技术参数


    | 特性 | 规格 |

    | 颜色强度 | 标准LED(mcd) | 前向电压(V) | 高亮度LED(mcd) | 前向电压(V) |
    | 红色 | 25 | 2.0 | 6000 | 2.2 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 |
    | 白色 | 1200 | 3.3 | 2500 | 3.3 |
    | 工作电压 | 工作电流 | 适用范围 |
    |
    | 2VDC (无电阻器) | 20mA | 红色、绿色、黄色、蓝色、橙色、白色 |
    | 12VDC | 20mA | 绿色 |
    | 24VDC | 20mA | 黄色 |
    | 28VDC | 20mA | 蓝色 |
    | 110VAC | 6mA | 橙色 |
    | 220VAC | 3mA | 白色 |
    - 尺寸:6mm、8mm、10mm、12mm直径开孔
    - 镜头材质:聚碳酸酯(UL94V-0)
    - 防护角度:标准LED 30°,高亮度LED 45°
    - 使用寿命:100,000小时
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C

    3. 产品特点和优势


    - 多种颜色选择:满足不同应用场景下的视觉需求。
    - 高亮度:特别适合户外及强光环境下使用,保证清晰可见。
    - 易于安装:采用前置面板插装方式,无需额外硬件。
    - 长寿命:100,000小时的使用寿命,降低维护成本。
    - 宽工作电压范围:从2VDC到220VAC,适用于多种供电条件。
    - 兼容性:金快连端子表示阳极(+),银端子表示阴极(-)。

    4. 应用案例和使用建议


    - 工业自动化控制面板:通过红、绿、黄三种颜色来表示系统运行状态,提高操作人员的安全性和工作效率。
    - 家用电器:在微波炉、洗衣机等家电上,可以作为设备运行状态的指示,增强用户体验。
    - 建议:对于需要高亮度的应用场景,可以选择高亮度版本的LED。若使用直流电供电,请注意添加合适的电阻器。

    5. 兼容性和支持


    - 该产品支持多种电压输入,适用于不同电源环境。
    - 提供标准长度200mm的引线,其他长度可按需定制。
    - 所有110VAC和220VAC型号将配备高亮度LED。
    - 厂商提供技术支持和售后服务,以帮助客户解决安装和使用过程中的问题。

    6. 常见问题与解决方案


    - 问题:如何连接电线?
    - 解决方法:标准线长200mm,红色线代表阳极(+),黑色线代表阴极(-)。如需其他长度,可咨询厂商。

    - 问题:如何识别正负极?
    - 解决方法:金快连端子表示阳极(+),银端子表示阴极(-)。

    7. 总结和推荐


    综上所述,QS-Series Snap-in Panel Mount LED Indicators 在多个方面表现出色。它不仅拥有丰富的颜色选择和高亮度选项,还具备易安装、寿命长的特点,且兼容性强,能够适应各种供电环境。因此,强烈推荐在各类电子设备中使用此款LED指示灯。

QS81XXHY220参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 黄色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS81XXHY220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXHY220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXHY220 QS81XXHY220数据手册

QS81XXHY220封装设计

查看详情并下载
Symbol
Footprint
3D Model
