QS123XXW24

产品分类: 发光二极管
厂牌: APEM

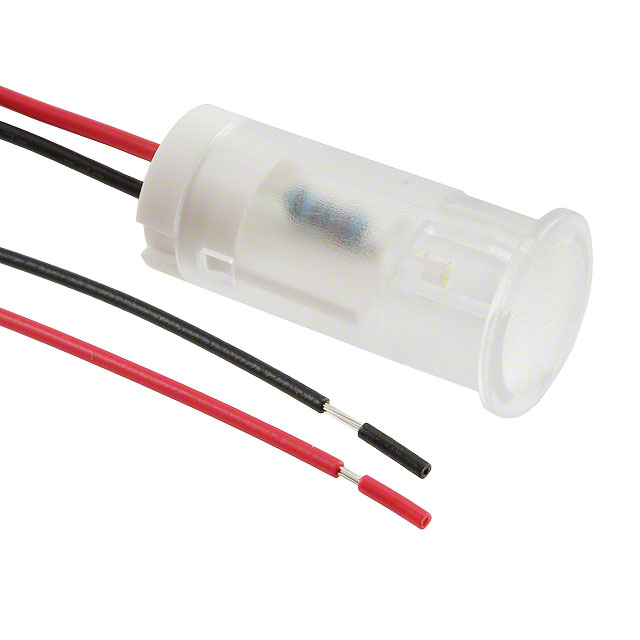

产品描述: APEM 白色LED面板指示灯, 24V 直流, 20mA, 12mm安装孔径
供应商型号: 7864343
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QS123XXW24

QS123XXW24概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种适用于各种应用场合的面板安装式LED指示灯。这些指示灯具有多种颜色选择(红、绿、黄、蓝、橙、白),并采用标准和高亮度两种LED选项。它们适用于控制面板、工业设备和消费电子产品等领域。

    2. 技术参数


    - 发光强度:
    - 标准LED:红色 25 mcd,绿色 20 mcd,黄色 20 mcd,蓝色 800 mcd,橙色 30 mcd,白色 1200 mcd
    - 高亮度LED:红色 6000 mcd,绿色 1200 mcd,黄色 380 mcd,蓝色 1600 mcd,橙色 4100 mcd,白色 2500 mcd
    - 正向电压:
    - 标准LED:红色 2.0 V,绿色 2.2 V,黄色 2.1 V,蓝色 3.3 V,橙色 2.0 V,白色 3.3 V
    - 高亮度LED:红色 2.2 V,绿色 3.3 V,黄色 2.0 V,蓝色 3.3 V,橙色 2.2 V,白色 3.3 V
    - 工作电压范围:
    - 红色 2VDC(无电阻)至 2.5VDC,电流 20mA
    - 绿色 10.8VDC 至 13.2VDC,电流 20mA
    - 黄色 21.6VDC 至 26.4VDC,电流 20mA
    - 蓝色 25.2VDC 至 30.8VDC,电流 20mA
    - 橙色 99VAC 至 110VAC,电流 6mA
    - 白色 207VAC 至 253VAC,电流 3mA
    - 其他特性:
    - 直径切口尺寸:6mm, 8mm, 10mm 和 12mm
    - 工作温度范围:-30°C 至 +85°C
    - 储存温度范围:-40°C 至 +100°C
    - 寿命:100,000 小时

    3. 产品特点和优势


    - 高效耐用:高亮度LED选项,适合白天观看,且使用寿命长达100,000小时。
    - 易于安装:前面板卡入式安装无需额外硬件,简化了安装过程。
    - 多种颜色选择:提供六种不同颜色选择,满足各种应用场景需求。
    - 宽电压范围:支持直流和交流电压输入,适用性强。

    4. 应用案例和使用建议


    - 控制面板:适用于需要显示状态的各类控制面板。
    - 工业设备:例如电机控制和自动化系统,用于指示机器运行状态。
    - 消费电子:可用于家电产品中的状态指示灯。
    使用建议:
    - 在使用过程中,确保根据不同的电压和电流要求选择正确的型号。
    - 对于高亮度LED选项,注意电源管理以避免过载。

    5. 兼容性和支持


    - 兼容性:支持广泛的直流和交流电压,适用于不同类型的电气系统。
    - 技术支持:APEM 提供详细的技术文档和客户支持服务。

    6. 常见问题与解决方案


    - Q: 如何选择合适的LED颜色?
    - A: 根据具体应用场景的需求选择相应的颜色,例如红灯常用于警告和错误指示,绿灯用于正常状态显示。

    - Q: 如何正确接线?
    - A: 金色快接端子表示阳极(+),银色端子表示阴极(-)。红色电线表示阳极(+),黑色电线表示阴极(-)。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 提供了多种颜色和亮度选择,具备长寿命和宽电压范围的优势。这些特点使其成为各种应用场景的理想选择。如果您需要一个高效、耐用且易安装的LED指示灯,强烈推荐使用QS-Series Snap-in Panel Mount LED Indicators。

QS123XXW24参数

参数
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 白色
视角 30°
透镜类型 扩散
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXW24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXW24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXW24 QS123XXW24数据手册

QS123XXW24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 51.1592
25+ ¥ 48.585
50+ ¥ 47.0979
100+ ¥ 46.0889
400+ ¥ 45.0798
库存: 49
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 51.15
