Q8F1CXXY24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带平顶 扩散 黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8F1CXXY24E
供应商: Master
标准整包数: 5

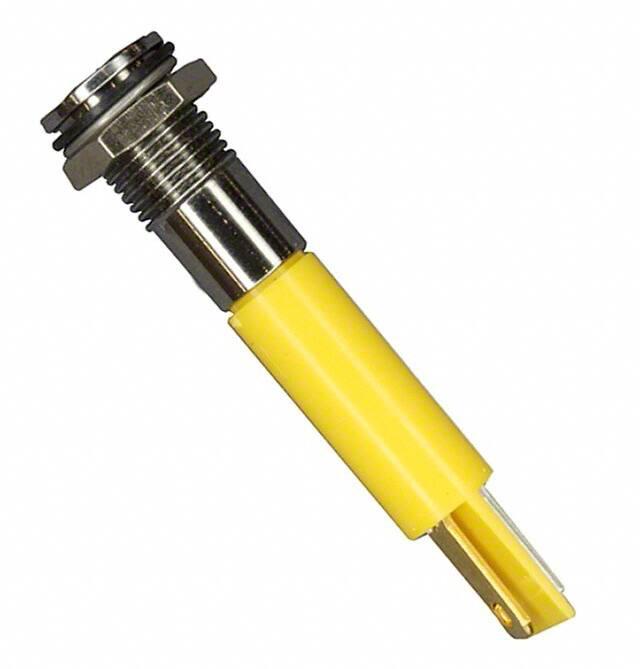

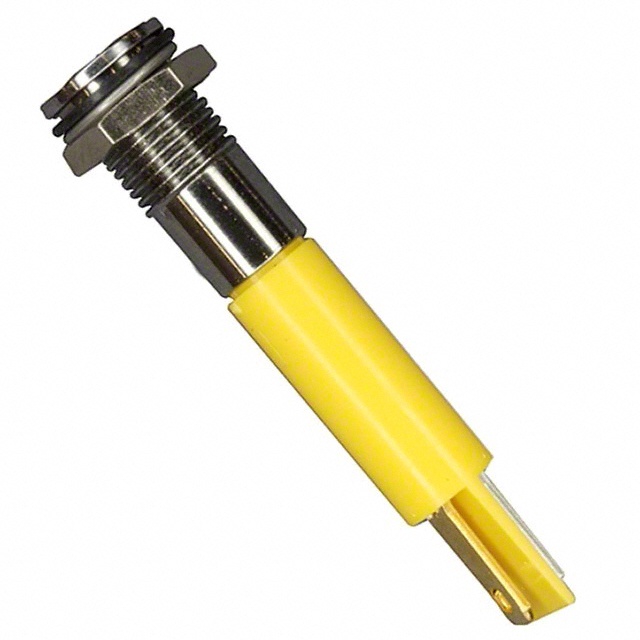

APEM 发光二极管 Q8F1CXXY24E

Q8F1CXXY24E概述


    产品简介


    产品类型: Q8系列8毫米面板安装式LED指示灯
    主要功能: 用于各种工业控制面板、机械设备、家用电器等多种场合的指示和显示。
    应用领域: 广泛应用于电力设备、工业自动化、医疗器械、汽车仪表盘等领域。

    技术参数


    - 最大反向电压: 5 V
    - 视场角: 30° 至 100°(取决于型号)
    - 寿命: 100,000小时
    - 扭矩: 20至25cNm
    - 最大面板厚度: 7 mm
    - 材质: 镀镍黄铜前盖,亮铬、黑铬或磨砂灰,模塑聚碳酸酯后盖
    - 透镜: 5毫米彩色扩散环氧透镜或5毫米清水透明超级亮度LED
    - 电气特性:
    - 运行电压范围:
    - 0.2型(无电阻器): 1.8至3.3 VDC,20mA最大
    - 6 VDC: 5.4至6.6 VDC,20mA
    - 12 VDC: 10.8至13.2 VDC,20mA
    - 24 VDC: 21.6至26.4 VDC,20mA
    - 28 VDC: 25.2至30.8 VDC,20mA
    - 110 VAC: 99至121 VAC,6mA
    - 220 VAC: 207至235 VAC,3mA
    - 标准导线长度: 200毫米,24 AWG UL1061,红色表示阳极,黑色表示阴极
    - 操作及存储温度范围:
    - 后塑料体: -30°C至+65°C(-22°F至+149°F)
    - 后环氧体: -40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    - IP67密封选项(符合EN60529标准):提供良好的防水防尘性能,适用于恶劣环境。
    - 高亮度LED选择:超亮和超级亮LED选项,可在110VAC和220VAC下正常工作。
    - 多种颜色选择:提供红、绿、黄、蓝、白等多种颜色选择,满足不同应用需求。
    - 独特的可更换和组装结构:可根据不同应用要求选择不同的安装方式(前突、内陷、平装)和终端类型(焊片/快接、引脚、电线等)。

    应用案例和使用建议


    - 应用案例: Q8系列LED指示灯广泛应用于工业控制面板、家庭电器、医疗设备等领域,作为状态指示、故障报警等功能。
    - 使用建议: 在高温环境下使用时,建议选用具有更高工作温度范围的型号。在使用110VAC或220VAC电源时,建议采用超亮或超级亮LED以确保最佳性能。

    兼容性和支持


    - 兼容性: Q8系列LED指示灯与各类控制系统兼容,可轻松集成到现有的硬件和软件环境中。
    - 支持: 供应商提供了详尽的技术文档和支持服务,包括安装指南、使用手册和技术咨询服务。

    常见问题与解决方案


    - 问题: 连接不稳定或闪烁。
    解决方案: 检查连接线是否正确连接,并确保接地良好。如需长期稳定性,建议使用带有内置电阻的型号。
    - 问题: 寿命短。
    解决方案: 确保不超出最大额定电流的10%,避免频繁切换工作模式,减少对LED的损害。
    - 问题: 密封性能不佳。
    解决方案: 确认已正确选择并安装了IP67密封版本,并定期检查是否有损坏或老化迹象。

    总结和推荐


    Q8系列8毫米面板安装式LED指示灯 是一款性能稳定、应用广泛的高品质产品。其高亮度、长寿命、多功能及出色的环境适应能力使其成为工业和民用领域的理想选择。强烈推荐使用此系列产品以获得最佳效果。

Q8F1CXXY24E参数

参数
视角 100°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 黄色
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q8F1CXXY24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1CXXY24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1CXXY24E Q8F1CXXY24E数据手册

Q8F1CXXY24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 10.8675 ¥ 92.0477
25+ $ 10.2024 ¥ 84.8287
50+ $ 8.9925 ¥ 74.7689
100+ $ 8.586 ¥ 71.3513
250+ $ 7.9547 ¥ 65.1411
500+ $ 7.5011 ¥ 61.4261
1000+ $ 7.5011 ¥ 61.4261
库存: 470
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 460.23
直接购买
加入购物车
