Q14F5CXXR12E-0GP

产品分类: LED显示器件
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 12V 直流, 20mA, IP67, 14mm安装孔径
供应商型号: 9224848
供应商: 海外现货
标准整包数: 1
APEM LED显示器件 Q14F5CXXR12E-0GP

Q14F5CXXR12E-0GP概述

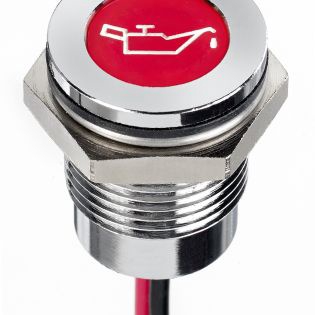

    Q SERIES Ø14mm (.551") Panel Mount LED Indicators

    产品简介


    Q SERIES Ø14mm (.551") 面板安装式LED指示器是适用于多种应用场合的高性能LED指示灯。该系列LED指示器拥有独特的设计风格,可以提供高亮度和优异的显示效果。其紧凑的尺寸(直径14mm)使其成为仪表盘和其他面板的理想选择,广泛应用于汽车、工业控制、建筑自动化等领域。

    技术参数


    - 面板安装尺寸:14mm
    - 透镜:10mm彩色扩散环氧树脂或10mm透明超亮LED
    - 电压范围:2VDC – 220VAC
    - 接线端子:焊脚/Faston端子,引脚或200mm长电线端子
    - 防护等级:IP67(符合EN60529标准)
    - 最大反向电压:5V
    - 视场角:30°至100°(取决于型号)
    - 使用寿命:100,000小时
    - 温度范围:-40°C 至 +85°C
    | LED类型 | 高亮度型 | 超高亮度型 | 极高亮度型 |
    ||
    | 红色 | 2.2V | 2.2V | 2.1V |
    | 绿色 | 3.5V | 3.2V | 2.0V |
    | 黄色 | 2.3V | 2.0V | 2.1V |
    | 蓝色 | 3.3V | 3.3V | 3.3V |
    | 白色 | 3.3V | 3.3V | 3.3V |
    | 橙色 | 2.1V | 2.1V | 2.1V |

    产品特点和优势


    1. 多种颜色选择:提供红、绿、黄、蓝、白、橙等颜色选择,满足不同需求。
    2. 高亮度:采用高亮度、超高亮度和极高亮度LED,确保即使在强光下也能清晰显示。
    3. 宽电压范围:支持2VDC至220VAC的宽电压输入,适用范围广。
    4. IP67防护等级:具备优秀的防水防尘能力,适合户外和恶劣环境。
    5. 多色显示:可实现单色或双色显示,通过改变供电电压的极性实现颜色切换。

    应用案例和使用建议


    1. 汽车仪表盘:用于车速表、转速表等指示灯,显示清晰稳定。
    2. 工业控制面板:作为各种状态指示灯,如故障报警、电源指示等。
    3. 建筑自动化系统:作为紧急出口指示灯,确保在黑暗环境下可见。
    4. 家电控制面板:用于家电设备的状态指示,如洗衣机、空调等。
    使用建议:
    - 确保LED的驱动电流不超过额定值,以延长使用寿命。
    - 使用合适的电阻来匹配所需的驱动电流,避免过热。
    - 在焊接过程中注意温度和时间,防止损坏LED。

    兼容性和支持


    - 兼容性:适用于各种标准电气接口,包括焊脚、Faston端子和200mm长的电线端子。
    - 技术支持:公司提供全面的技术支持,包括定制刻字服务和特殊长度电缆。

    常见问题与解决方案


    1. LED不亮:
    - 检查接线是否正确连接,正负极不可接反。
    - 确认供电电压是否在指定范围内。
    2. 显示不均匀:
    - 确保所有LED的正负极一致连接。
    - 调整LED的驱动电流,确保每个LED的亮度一致。
    3. 发热严重:
    - 检查是否有合适电阻以限制电流。
    - 确保LED周围有足够的散热空间。

    总结和推荐


    Q SERIES Ø14mm (.551") 面板安装式LED指示器凭借其高亮度、宽电压范围和高防护等级,在多个应用领域表现出色。其独特的设计和广泛的颜色选择使其在市场上具有较高的竞争力。总体来说,这款产品非常适合在汽车、工业控制和建筑自动化等领域使用,强烈推荐给需要高性能LED指示灯的用户。

Q14F5CXXR12E-0GP参数

参数
发光强度 -
字符高度 -
字符宽度 -
视角 -
显示高度 -
背光颜色 -
显示类型 -
分辨率(pixels) -
控制器类型 -
显示颜色 红色
显示尺寸 -
接口方式 -
触碰模式 -
显示宽度 -
显示模式 -
长*宽*高 19.4mm(长度)

Q14F5CXXR12E-0GP厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F5CXXR12E-0GP数据手册

厂牌 PDF简要描述 下载
APEM LED显示器件 APEM Q14F5CXXR12E-0GP Q14F5CXXR12E-0GP数据手册

Q14F5CXXR12E-0GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
