QS121XXHR110

产品分类: 发光二极管
厂牌: APEM

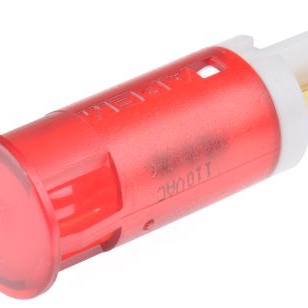

产品描述: APEM 红色LED面板指示灯, 110V 交流, 6mA, 12mm安装孔径
供应商型号: N-QS121XXHR110
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 QS121XXHR110

QS121XXHR110概述

    QS-Series Snap-in Panel Mount LED Indicators



    1. 产品简介



    QS-Series Snap-in Panel Mount LED Indicators是由APEM公司生产的面板安装LED指示灯。这些指示灯提供多种颜色选择(红、绿、黄、蓝、橙、白),具有不同的亮度级别和电压范围,适用于各种工业和消费电子产品中。这些LED指示灯设计用于需要高可靠性、长寿命的应用场合,如工业控制面板、仪表板、机器监控系统等。


    2. 技术参数



    以下是从技术手册中提取的主要技术参数:
    - 发光强度:标准LED(红:25 mcd;绿:20 mcd;黄:20 mcd;蓝:800 mcd;橙:30 mcd;白:1200 mcd)和高亮度LED(红:6000 mcd;绿:1200 mcd;黄:380 mcd;蓝:1600 mcd;橙:4100 mcd;白:2500 mcd)
    - 正向电压:标准LED(红:2.0 V;绿:2.2 V;黄:2.1 V;蓝:3.3 V;橙:2.0 V;白:3.3 V)和高亮度LED(红:2.2 V;绿:3.3 V;黄:2.0 V;蓝:3.3 V;橙:2.2 V;白:3.3 V)
    - 电压范围:2VDC至220VAC
    - 工作电流:红:20mA(2VDC无电阻时)、绿:20mA(12VDC时)、黄:20mA(24VDC时)、蓝:20mA(28VDC时)、橙:6mA(110VAC时)、白:3mA(220VAC时)
    - 封装尺寸:6mm、8mm、10mm和12mm直径切口
    - 面板厚度:0.8mm至1.6mm
    - 最大反向电压:5V
    - 视场角:标准LED(30°)、高亮度LED(45°)
    - 使用寿命:100,000小时
    - 工作温度范围:-30°C至+85°C
    - 存储温度:-40°C至+100°C
    - 电线规格:6mm、8mm为24AWG,10mm、12mm为22AWG


    3. 产品特点和优势



    - 独特的快插式安装:无需额外的硬件即可直接安装到面板上,安装便捷且稳固。
    - 彩色散射平镜片:提供红色、绿色、黄色、蓝色、橙色、白色(透明)等多种颜色选择,可根据不同需求进行选择。
    - 高可靠性:UL496认证组件,确保长期使用中的可靠性和安全性。
    - 宽泛的工作电压范围:从2VDC到220VAC,适用于多种电源类型。
    - 高亮度LED选项:适用于户外或强光环境下使用,确保即使在强光下也能清晰可见。
    - 双色LED可选:通过改变供电电压可产生不同的颜色效果,增加设备的灵活性。


    4. 应用案例和使用建议



    应用案例:
    - 工业控制面板:适用于各种工业自动化设备,如PLC控制系统,能够清晰显示设备运行状态。
    - 汽车仪表盘:用于显示车辆的各种状态,如油量、速度、温度等。
    - 家用电器:可用于洗衣机、空调等家电设备,指示设备运行状态。

    使用建议:
    - 在安装LED指示灯时,请确保电路中的电流和电压符合产品规格,否则可能导致损坏。
    - 对于110VAC和220VAC的LED指示灯,应特别注意安全措施,避免触电危险。
    - 如果需要定制其他电线长度或特殊颜色,请联系制造商以获取详细信息。


    5. 兼容性和支持



    - 兼容性:QS-Series LED指示灯可以轻松集成到现有的电气系统中,无需额外适配器。
    - 技术支持:APEM提供全面的技术支持和售后服务,客户可以通过官方网站或直接联系当地销售子公司获得帮助。


    6. 常见问题与解决方案



    - 问题:如何确定LED指示灯的工作电流?
    解决方案:根据产品型号查看技术手册中的工作电流参数。例如,红灯在2VDC时的工作电流为20mA。
    - 问题:LED指示灯不亮怎么办?
    解决方案:检查电源电压是否符合要求,确保接线正确,以及是否有合适的限流电阻。如果问题仍然存在,请联系制造商。


    7. 总结和推荐



    综上所述,QS-Series Snap-in Panel Mount LED Indicators具备高性能、高可靠性以及广泛的适用性,适合用于各种工业和消费电子产品中。其独特的快插式安装、高亮度LED选项以及多种颜色选择使其在市场上具有显著的竞争优势。因此,强烈推荐此款产品给需要高效、可靠LED指示灯的用户。

QS121XXHR110参数

参数
测试电流 -
显示颜色 红色
视角 45°
透镜类型 扩散
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXHR110厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXHR110数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXHR110 QS121XXHR110数据手册

QS121XXHR110封装设计

查看详情并下载
Symbol
Footprint
3D Model
