Q14F5BXXHG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 3.2V 圆形,带平顶 扩散 绿色 导线安装,面板安装
供应商型号: 3295323
供应商: element14
标准整包数: 1
APEM 发光二极管 Q14F5BXXHG12E

Q14F5BXXHG12E概述


    产品简介

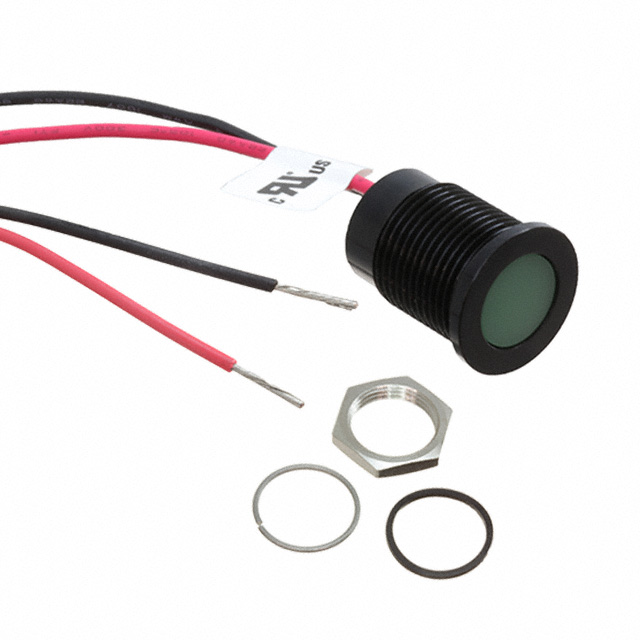

    本产品为14毫米面板安装式LED指示灯(型号Q14系列),主要用于提供视觉反馈信号。这些LED指示灯具有多种颜色选项,包括红色、绿色、黄色、蓝色和白色,以及RGB三色组合。它们适用于各种应用场景,如工业控制面板、汽车仪表盘、通信设备以及家用电器。此外,根据需求可选配突出式、嵌入式和齐平式外观设计,以适应不同用户的审美需求。

    技术参数


    - 材料:镀铬黄铜前面板,后面板采用聚碳酸酯材质;发光体为环氧树脂。
    - 最大反向电压:5伏。
    - 视场角:30°至100°,具体取决于型号。
    - 使用寿命:100,000小时。
    - 扭力:75 cNm。
    - 面板厚度:最大可达11毫米。
    - 绝缘电阻:4,000兆欧(500伏直流)。
    - 连接方式:烙铁插头/菲斯特连接器(2.8 x 0.8),引脚或导线(200毫米长)。
    - 工作环境温度:后塑料体:-30°C至+65°C;后环氧体:-40°C至+85°C。
    - 颜色亮度:
    - 红色:2.2伏时17,000毫坎德拉。
    - 绿色:3.3伏时11,000毫坎德拉。
    - 黄色:2.0伏时12,000毫坎德拉。
    - 蓝色:3.3伏时2,500毫坎德拉。
    - 白色:3.3伏时4,400毫坎德拉。
    - 电源要求:
    - 02型:无电阻,电压范围1.8至3.3伏直流电,最大电流20毫安。
    - 6伏直流电:电压范围5.4至6.6伏直流电,最大电流20毫安。
    - 12伏直流电:电压范围10.8至13.2伏直流电,最大电流20毫安。
    - 24伏直流电:电压范围21.6至26.4伏直流电,最大电流20毫安。
    - 28伏直流电:电压范围25.2至30.8伏直流电,最大电流20毫安。
    - 110伏交流电:电压范围99至121伏交流电,最大电流6毫安。
    - 220伏交流电:电压范围207至235伏交流电,最大电流3毫安。

    产品特点和优势


    Q14系列LED指示灯具备以下显著优势:
    - 高防护等级(IP67),符合EN60529标准,适合户外恶劣环境。
    - 高亮度LED可选,包括标准亮度、超亮和超级超亮,满足不同的照明需求。
    - 可定制化:可选择不同颜色和表面处理,支持特殊字符雕刻。
    - 多种工作电压和电流选项,适用于广泛的电压范围。
    - 通过UL认证及ROHS标准,确保产品质量符合国际安全和环保要求。

    应用案例和使用建议


    Q14系列LED指示灯适用于以下场景:
    - 工业控制面板:在复杂的工业环境中,其高防护等级确保长期稳定运行。
    - 汽车应用:如仪表盘中的转向信号灯和刹车灯,可实现可靠的光线输出。
    - 通信设备:如路由器、交换机上的状态指示灯,保证设备工作的可视化确认。

    使用建议:
    - 确保LED的工作电流不超过规定值,以延长使用寿命。
    - 选择合适的连接器和电线长度以匹配实际应用场景。
    - 定期检查连接部位,确保连接稳固,防止因松动导致的接触不良问题。

    兼容性和支持


    Q14系列LED指示灯与大多数主流控制器和其他电子设备具有良好的兼容性,适合各种电子项目集成。厂商提供全方位的技术支持服务,包括但不限于产品咨询、安装指导、维修服务等,帮助客户更好地利用产品优势。

    常见问题与解决方案


    - 问题1:LED长时间使用后亮度降低。
    - 解决方案:检查电路中的电流是否超出规定值,必要时更换合适的电阻。
    - 问题2:LED无法点亮。
    - 解决方案:检查连接线路,确保正负极接线正确且没有短路情况发生。
    - 问题3:防水性能不佳。
    - 解决方案:确认产品已经获得IP67防护等级认证,安装时注意密封圈的位置和安装方法。

    总结和推荐


    总体而言,Q14系列14毫米面板安装式LED指示灯凭借其卓越的性能、耐用性和多样的应用场景,在众多LED指示灯产品中脱颖而出。无论是室内还是室外环境,这款LED指示灯都能提供可靠、稳定的光效输出。鉴于其广泛应用性和优秀的质量保证,我们强烈推荐使用这款产品。对于寻求高性能和可靠性LED指示灯解决方案的应用项目,它无疑是一个理想的选择。

Q14F5BXXHG12E参数

参数
波长 -
测试电流 -
显示颜色 绿色
视角 -
透镜类型 扩散
Vf-正向电压 3.2V
透镜形状 圆形,带平顶
安装方式 导线安装,面板安装
包装方式 散装

Q14F5BXXHG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F5BXXHG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14F5BXXHG12E Q14F5BXXHG12E数据手册

Q14F5BXXHG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.2833 ¥ 295.3215
10+ $ 27.6346 ¥ 231.3017
100+ $ 24.1333 ¥ 201.996
500+ $ 22.1359 ¥ 185.2775
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 295.32
