QS123XXG24

产品分类: 发光二极管
厂牌: APEM

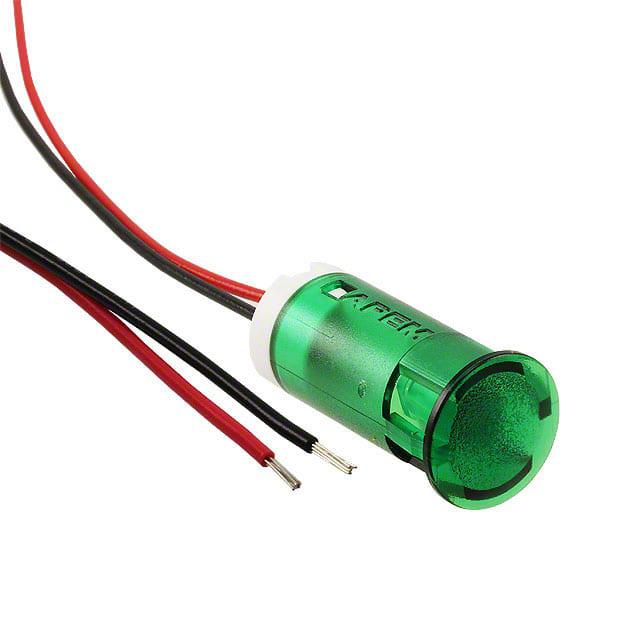

产品描述: APEM 绿色LED面板指示灯, 24V 直流, 20mA, 12mm安装孔径
供应商型号: N-QS123XXG24
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 QS123XXG24

QS123XXG24概述

    QS-Series Snap-in Panel Mount LED Indicators 技术手册解读

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能的嵌入式面板安装指示灯,专为需要明亮视觉反馈的应用设计。产品提供多种尺寸(直径为6mm、8mm、10mm、12mm)和丰富的颜色选择(红、绿、黄、蓝、橙、白),并具备高亮度和标准亮度两种LED选项。广泛应用于工业控制、交通运输、医疗设备及消费电子等领域。

    2. 技术参数


    以下表格总结了产品的主要技术规格:
    | 参数 | 红色 (Std LED) | 绿色 (Std LED) | 蓝色 (Std LED) | 白色 (Std LED) |

    | 光强度 (mcd) | 25 | 20 | 800 | 1200 |
    | 前向电压 (V) | 2.0 | 2.2 | 3.3 | 3.3 |
    | 高亮度光强度 (mcd) | 6000 | 1200 | 1600 | 2500 |
    | 高亮度前向电压 (V) | 2.2 | 3.3 | 3.3 | 3.3 |
    | 工作电压范围 (VDC/VAC) | 2–2.5 | 10.8–13.2 | 25.2–30.8 | 207–253 |
    | 工作电流 (mA) | 20 | 20 | 20 | 3 |
    其他关键参数:
    - 视角:标准LED 30°,高亮度LED 45°
    - 使用寿命:>10万小时
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 接线方式:焊锡端子、快插端子或导线(默认长度200mm)
    - 标准厚度:0.8mm–1.6mm
    - 外壳材质:聚碳酸酯 (UL94V-0)

    3. 产品特点和优势


    QS-Series 的显著优势如下:
    - 多样化选择:提供不同尺寸、颜色和亮度等级,满足多行业需求。
    - 易用性:无需额外工具即可通过卡扣方式安装到面板上。
    - 高可靠性:使用寿命长达10万小时,且采用防火材料制造。
    - 通用性强:支持从2VDC到220VAC的工作电压范围,适用性强。
    - 创新设计:提供双色LED(Bi-color)和无电阻版本选项,灵活适配复杂电路设计。

    4. 应用案例和使用建议


    示例场景:
    - 工业控制面板:用于设备运行状态监控(如红色表示故障,绿色表示正常)。
    - 车载导航系统:作为仪表盘指示灯使用,需选择高亮度白色LED以应对强光环境。
    - 家用电器:例如洗衣机或微波炉的电源状态指示灯,推荐使用低电流橙色LED。
    使用建议:
    - 在强光环境下,优先选择高亮度LED型号。
    - 确保正确连接正负极(金端子为阳极,银端子为阴极),避免反接导致损坏。
    - 若客户需要定制化电阻值,可联系APEM工厂咨询。

    5. 兼容性和支持


    QS-Series 支持与大多数主流工业控制系统和仪器兼容,能够无缝集成到现有设计中。APEM 提供全面的技术支持服务,包括样品测试、定制开发及售后维护,确保客户无忧使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 指示灯不亮 | 检查电源电压是否匹配,确认极性连接是否正确。 |
    | 发光亮度不足 | 更换为高亮度LED版本。 |
    | 长期使用后亮度下降 | 更换光源模块或升级驱动电路。 |
    | 安装过程中无法固定 | 调整面板厚度至推荐范围。 |

    7. 总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators 凭借其高亮度、宽电压支持和耐用性,在众多工业应用中表现出色。尤其是在强光环境下仍能保持清晰显示的特点,使其成为一款极具市场竞争力的产品。我们强烈推荐此系列LED指示灯给需要高质量视觉反馈的设计工程师和制造商。
    如需进一步了解或订购,请访问官网 www.apem.com 或联系当地经销商获取详细资料。

QS123XXG24参数

参数
视角 30°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXG24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXG24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXG24 QS123XXG24数据手册

QS123XXG24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.3108 ¥ 19.6418
100+ $ 2.0806 ¥ 17.6851
库存: 192
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 982.09
