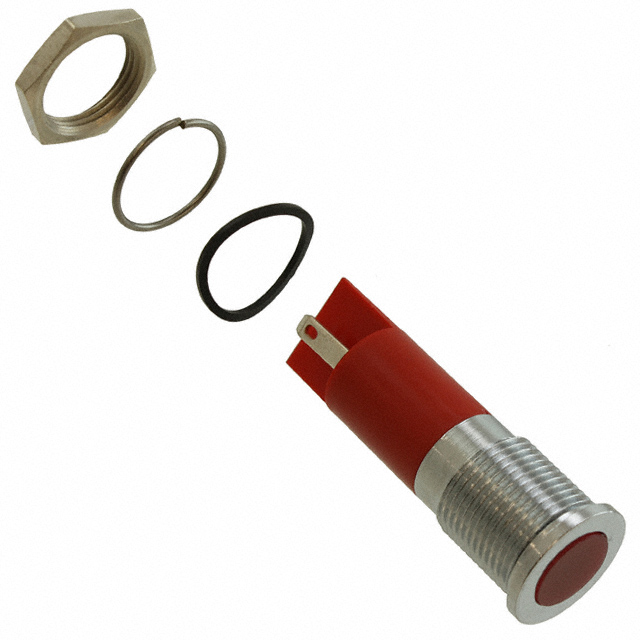

Q14F1CXXR110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带平顶 扩散 红色 焊接安装,面板安装 8mm*8mm*8mm
供应商型号: N-Q14F1CXXR110E
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 Q14F1CXXR110E

Q14F1CXXR110E概述


    产品简介


    本产品是型号为Q14的14毫米面板安装式LED指示灯,适用于各种工业控制面板和设备操作面板。该系列产品包括标准型、超亮型和高亮度(Hyper Bright)型,具有鲜明的高亮度显示和良好的视窗角度,能够满足室内和室外的各种照明需求。Q14系列LED指示灯因其耐用性和适应性强,在汽车仪表盘、自动化控制系统、家用电器及消费电子产品中得到广泛应用。

    技术参数


    - 材质:镀铬黄铜饰圈,可选择明亮铬、黑色或亚光灰;后部主体为模制聚碳酸酯材料。
    - 最大反向电压:5 V。
    - 视窗角度:30°至100°,根据型号而定。
    - 使用寿命:100,000小时。
    - 扭矩:75 cNm。
    - 最大面板厚度:11 mm。
    - 绝缘电阻:在500 VDC条件下为4,000 MΩ。
    - 发光二极管颜色:红、绿、黄、蓝、白、橙等单色或多种颜色组合(如RGB),且可以通过改变正负极连接来切换颜色。
    - 电气规格:
    - 工作电压范围:02(无电阻)1.8至3.3 VDC、6 VDC 5.4至6.6 VDC、12 VDC 10.8至13.2 VDC、24 VDC 21.6至26.4 VDC、28 VDC 25.2至30.8 VDC、110 VAC 99至121 VAC、220 VAC 207至235 VAC。
    - 电流:所有类型均为20 mA最大值。
    - 环境温度范围:后塑料体:-30°C至+65°C;后环氧树脂体:-40°C至+85°C。

    产品特点和优势


    1. IP67密封选项:符合EN60529标准,提供出色的防水防尘保护。
    2. 可选的突出和内嵌饰圈样式:提供鲜明的视觉提示,适合不同场景需求。
    3. 灵活的终端选项:支持焊锡环/快接终端、引脚、导线等多样化安装方式。
    4. 定制雕刻服务:可根据客户需求提供独特的符号雕刻。

    应用案例和使用建议


    Q14系列LED指示灯适合于多种场合,例如车载仪表板、家用电器控制面板、机器设备状态指示等。在实际应用中,建议优先考虑使用超亮型或高亮度型LED,以确保在强光环境下依然保持良好的可视效果。对于安装环境需要防水防尘的应用场合,可以选择IP67密封选项的产品。同时,根据不同应用场景的电压要求,客户可以自行选择合适的工作电压,必要时需配备合适的限流电阻。

    兼容性和支持


    - 兼容性:Q14系列LED指示灯与其他电子设备和模块兼容,具体连接方式请参照产品手册。
    - 制造商支持:制造商提供了详尽的技术文档和在线客服支持,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:在不同电压下工作时,电流控制不一致。
    - 解决方案:为确保恒定的电流,客户应根据需要使用外部电阻器进行调节。
    2. 问题:LED颜色随时间变暗。
    - 解决方案:定期检查并更换老化的LED,或者在设计阶段选择更耐用的LED材料。
    3. 问题:安装过程中焊锡造成损坏。
    - 解决方案:避免过度加热或延长焊接时间,严格按照制造商推荐的焊接条件操作。

    总结和推荐


    综上所述,Q14系列LED指示灯以其高度可靠的设计、灵活多样的配置选项和优异的环境适应能力,在众多应用领域表现出色。鉴于其优秀的性能表现,我们强烈推荐将其应用于需要高质量指示功能的关键系统中。同时,对于特定应用场景下的电压要求和安装细节,建议参考详细技术手册或联系制造商获得专业指导。

Q14F1CXXR110E参数

参数
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 8mm*8mm*8mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q14F1CXXR110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F1CXXR110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14F1CXXR110E Q14F1CXXR110E数据手册

Q14F1CXXR110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
