Q8F3BXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带平顶 散射 绿色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 2008541
供应商: 海外现货
标准整包数: 1

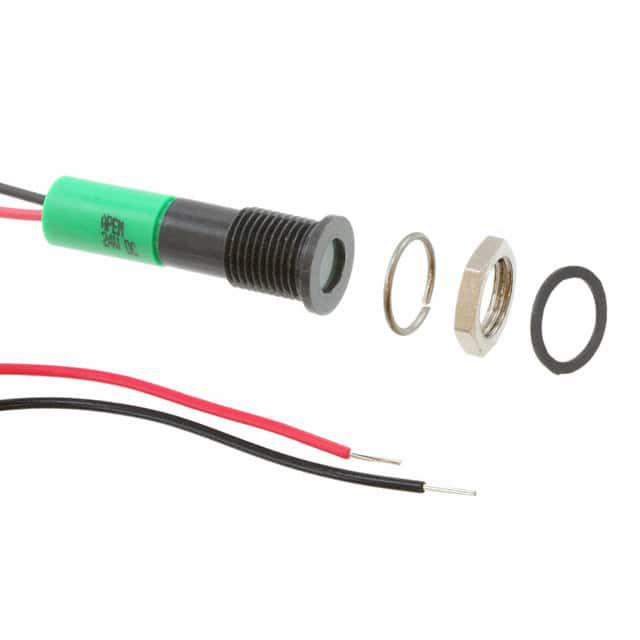

APEM 发光二极管 Q8F3BXXG24E

Q8F3BXXG24E概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为一款8毫米面板安装式指示灯(LED INDICATORS),属于Q8系列。它采用镀铜黄铜前面板,表面经过亮铬、黑铬或哑光灰色处理,后部主体由注塑聚碳酸酯制成。这些指示灯适用于需要显著视觉指示的各种工业、商业及家用设备中,如机械设备、仪表盘、控制面板等。

    2. 技术参数


    - 最大反向电压:5V
    - 视角:30°至100°(依型号而定)
    - 寿命:100,000小时
    - 扭矩:4cNm(依选项而定)
    - 最大面板厚度:7mm
    - 发光角度:30°至100°(依型号而定)
    - 操作温度范围:后塑料体:-30°C 至 +65°C;后环氧体:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 操作电压范围:
    - 无电阻:1.8至3.3VDC(最大20mA)
    - 6VDC:5.4至6.6VDC(最大20mA)
    - 12VDC:10.8至13.2VDC(最大20mA)
    - 24VDC:21.6至26.4VDC(最大20mA)
    - 28VDC:25.2至30.8VDC(最大20mA)
    - 110VAC:99至121VAC(最大6mA)
    - 220VAC:207至235VAC(最大3mA)

    3. 产品特点和优势


    - 防尘防水等级:IP67密封选项(符合EN60529标准)
    - 高亮度LED:提供常规亮度、超亮度和超亮度指示灯
    - 多样化的颜色选择:红色、绿色、黄色、蓝色、白色、橙色等
    - 灵活的安装方式:多种终端选项可供选择,满足不同的安装需求

    4. 应用案例和使用建议


    该产品广泛应用于各种控制面板、机械控制台、家用电器及监控系统中。在使用时,建议根据具体应用场景选择合适的操作电压和电流,以保证最佳性能和延长使用寿命。对于交流电压应用(110VAC和220VAC),推荐使用超亮度或超级亮度LED以确保稳定的工作状态。

    5. 兼容性和支持


    本产品与多种电气设备具有良好的兼容性,能够方便地与现有的控制系统集成。制造商提供了全面的技术支持和售后服务,确保客户在使用过程中获得必要的帮助和支持。

    6. 常见问题与解决方案


    - 问题1:如何正确焊接终端?
    解决方案:建议使用推荐的300°C焊枪,在三秒内完成焊接,以防止损坏终端。
    - 问题2:如何识别正负极?
    解决方案:金色终端表示阳极(+),银色终端表示阴极(-)。
    - 问题3:如何避免超压导致的寿命缩短?
    解决方案:请确保操作电压不超过最大值的10%,以保持长寿命。

    7. 总结和推荐


    综合来看,这款Q8系列8毫米面板安装式指示灯以其高亮度、高可靠性以及丰富的色彩选择在市场上具有很高的竞争力。它的多功能性使其适用于广泛的工业和商业应用。我们强烈推荐此产品用于需要显著视觉反馈的应用场合。在使用前,请务必仔细阅读技术手册并遵循推荐的操作规范,以确保最佳效果。

Q8F3BXXG24E参数

参数
波长 -
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 散射
Vf-正向电压 2.2V
透镜形状 圆形,带平顶
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 袋装

Q8F3BXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F3BXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F3BXXG24E Q8F3BXXG24E数据手册

Q8F3BXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
