首页  >  产品百科  >  QS101XXB24

QS101XXB24

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 蓝色LED面板指示灯, 24V 直流, 20mA, 10mm安装孔径
供应商型号: 7864148
供应商: 海外现货
标准整包数: 1

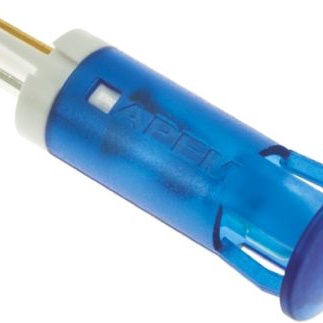

APEM 发光二极管 QS101XXB24

QS101XXB24概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款由Apem公司生产的嵌入式面板安装式指示灯,适用于各种工业和消费电子产品。这些LED指示灯提供了多种颜色选择(红、绿、黄、蓝、橙、白),具有高亮度和标准亮度版本,适用于不同的光照需求。其广泛应用于控制面板、仪表盘、机械设备和其他需要指示灯的应用场合。

    2. 技术参数


    - 颜色和亮度:
    - 红色(标准亮度):25 mcd @ 2.0 V,高亮度:6000 mcd @ 2.2 V
    - 绿色(标准亮度):20 mcd @ 2.2 V,高亮度:1200 mcd @ 3.3 V
    - 黄色(标准亮度):20 mcd @ 2.1 V,高亮度:380 mcd @ 2.0 V
    - 蓝色(标准亮度):800 mcd @ 3.3 V,高亮度:1600 mcd @ 3.3 V
    - 橙色(标准亮度):30 mcd @ 2.0 V,高亮度:4100 mcd @ 2.2 V
    - 白色(标准亮度):1200 mcd @ 3.3 V,高亮度:2500 mcd @ 3.3 V
    - 电压范围:
    - 直流电压:2VDC 到 28VDC
    - 交流电压:110VAC 到 220VAC
    - 电流:通常为20mA,部分型号为6mA或3mA。
    - 安装尺寸:直径为6mm、8mm、10mm和12mm的面板切口尺寸。
    - 反向电压:最大5V。
    - 视角:标准LED 30°,高亮度LED 45°。
    - 寿命:可达100,000小时。
    - 工作温度范围:-30°C 到 +85°C。
    - 存储温度范围:-40°C 到 +100°C。

    3. 产品特点和优势


    - 多功能性:提供标准亮度和高亮度两种版本,满足不同光照需求。
    - 方便安装:采用前面板插入安装方式,无需额外硬件。
    - 耐用性:使用聚碳酸酯材料制造,耐温性好,能够在极端环境下稳定工作。
    - 长寿命:高达100,000小时的工作寿命,降低了维护成本。
    - 兼容性强:可适应多种直流和交流电压输入,适应广泛的电力系统需求。

    4. 应用案例和使用建议


    - 工业自动化:可用于机械设备的操作面板上,实时显示机器运行状态。
    - 智能家居:可以用于智能家居控制面板上,显示系统运行状态。
    - 汽车电子:可以作为汽车仪表板上的指示灯,用于显示各种车辆状态。

    使用建议:
    - 在使用高亮度LED时,确保适当的散热措施,以延长使用寿命。
    - 在选择电源电压时,确保不超过LED的最大额定电压,以避免损坏。

    5. 兼容性和支持


    - 兼容性:可兼容多种工业控制器和面板系统,具有良好的通用性。
    - 支持服务:Apem公司提供详尽的技术文档和支持,用户可以根据需要获取帮助。

    6. 常见问题与解决方案


    - 问题1:接通电源后LED不亮。
    - 解决方案:检查电路连接是否正确,确保正负极连接无误,同时确认LED的工作电压是否符合要求。
    - 问题2:LED寿命短。
    - 解决方案:检查使用环境是否符合规定的温度范围,确保良好的散热措施,避免过热导致的寿命缩短。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators以其多样的颜色选择、宽广的电压范围和坚固耐用的特点,在众多应用场景中表现出色。这些LED指示灯不仅功能强大,且易于安装和维护,非常适合工业控制和日常使用。鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用QS-Series Snap-in Panel Mount LED Indicators。

QS101XXB24参数

参数
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 蓝色
视角 30°
透镜类型 散射
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS101XXB24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS101XXB24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS101XXB24 QS101XXB24数据手册

QS101XXB24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 50.9856
25+ ¥ 48.4151
50+ ¥ 46.9174
100+ ¥ 45.9189
400+ ¥ 44.8992
库存: 66
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.98
