QS83XXHW220

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 白色LED面板指示灯, 220V 交流, 3mA, 8mm安装孔径
供应商型号: 7863892
供应商: 海外现货
标准整包数: 1

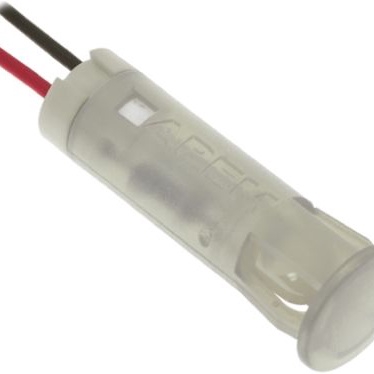

APEM 发光二极管 QS83XXHW220

QS83XXHW220概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款专为面板安装设计的指示灯,适用于多种工业及消费电子产品。这些LED指示灯提供了红、绿、黄、蓝、橙和白色等多种颜色选择,广泛应用于仪表板、控制面板、机器监控等领域。该系列产品凭借其高性能和高可靠性,在市场上具有显著的竞争优势。

    2. 技术参数


    - 基本特性
    - 尺寸:6mm、8mm、10mm 和 12mm 直径开孔尺寸
    - 前面板安装无需额外硬件
    - 透镜材质:彩色扩散平透镜
    - 工作电压范围:2VDC 至 220VAC
    - 终端类型:焊接片/菲斯特连接器、6mm(2.0 x 0.5mm)、8mm、10mm、12mm(2.8 x 0.8mm)或导线(标准长度200mm)
    - 使用寿命:100,000小时
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 发光特性
    - 红色 LED:标准亮度 25 mcd,高亮度 6000 mcd
    - 绿色 LED:标准亮度 20 mcd,高亮度 1200 mcd
    - 黄色 LED:标准亮度 20 mcd,高亮度 380 mcd
    - 蓝色 LED:标准亮度 800 mcd,高亮度 1600 mcd
    - 橙色 LED:标准亮度 30 mcd,高亮度 4100 mcd
    - 白色(透明)LED:标准亮度 1200 mcd,高亮度 2500 mcd
    - 电压与电流
    - 电压范围:2VDC(无电阻器时),10.8至13.2VDC,21.6至26.4VDC,25.2至30.8VDC,99至110VAC,207至253VAC
    - 典型工作电流:20mA(所有类型)
    - 电学特性
    - 最大反向电压:5V
    - 视角:标准LED 30°,高亮度LED 45°

    3. 产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 的独特功能和优势使其成为众多应用场景的理想选择。其中,高亮度LED适用于日光下观察,确保指示灯即使在光线强烈的环境下也能清晰可见。同时,该系列产品具备多种颜色选择,可满足不同的视觉需求。此外,双色LED选项使一个指示灯能够显示两种不同颜色,增加了系统的灵活性和功能性。

    4. 应用案例和使用建议


    这些LED指示灯广泛应用于各种设备的面板上,如工业控制系统、交通信号系统、家用电器等。例如,在汽车仪表盘中,红色LED常用于警告灯,绿色LED用于指示灯,而蓝色LED则用于照明。对于需要高可靠性和长寿命的应用场景,这些指示灯是理想的选择。
    使用建议:为了确保LED的最佳性能,应根据实际需求选择合适的电压和电流配置。同时,考虑到散热问题,建议在高电流使用情况下适当增加散热措施。

    5. 兼容性和支持


    这些LED指示灯具有广泛的电压兼容性,从2VDC到220VAC,这使得它们可以轻松集成到现有的电路系统中。制造商APEM提供了全面的技术支持和服务,包括定制解决方案和详细的安装指南。如果客户有任何疑问或需要技术支持,可以通过其官方网站www.apem.com获取更多帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED不亮 | 检查供电电压是否符合要求;检查连接线是否接触良好;确认LED极性正确。 |
    | 发光强度不足 | 确认是否选择了标准亮度LED而非高亮度LED;检查是否接通了适当的驱动电压。 |
    | 颜色变化异常 | 检查双色LED连接方式是否正确;确认电源电压稳定。 |

    7. 总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators 是一款性能卓越、应用广泛的电子元器件。它具有出色的亮度、耐用性和兼容性,特别适合需要在复杂环境中进行精确指示的应用场景。因此,强烈推荐此产品给需要高可靠性和长寿命指示灯的用户。

QS83XXHW220参数

参数
测试电流 -
显示颜色 白色
视角 45°
透镜类型 扩散
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS83XXHW220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXHW220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXHW220 QS83XXHW220数据手册

QS83XXHW220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 66.5959
25+ ¥ 63.2434
50+ ¥ 61.2996
100+ ¥ 59.9824
400+ ¥ 58.6866
库存: 117
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 66.59
