首页  >  产品百科  >  Q6F1CXXG12E

Q6F1CXXG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带平顶 扩散 绿色 焊接安装,面板安装 3mm*3mm*3mm
供应商型号: ET-2494732
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q6F1CXXG12E

Q6F1CXXG12E概述

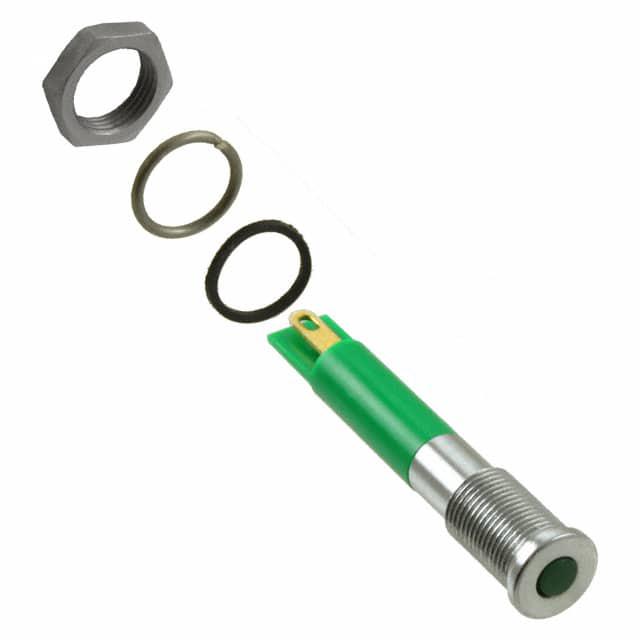

    Q SERIES Ø6mm (.236") Panel Mount LED Indicators

    产品简介


    Q SERIES Ø6mm (.236") 面板安装式LED指示灯是适用于多种应用场合的高性能指示灯。该产品提供不同颜色的版本,具有不同的亮度等级,可以满足工业控制、电信设备、汽车仪表盘、家电控制面板等多种领域的应用需求。

    技术参数


    - 电压范围:2VDC至28VDC
    - 前向电压:不同颜色和亮度级别有不同的前向电压,例如红色低亮度为2.0V,绿色高亮度为3.5V。
    - 最大反向电压:5V
    - 操作电流:最大为20mA(具体取决于型号)
    - 视场角:30°至100°(依赖于型号)
    - 寿命预期:100,000小时
    - 工作温度范围:-40°C至+85°C
    - 储存温度范围:-40°C至+85°C
    - 额定扭矩:4cNm
    - 最大额定电压:28VDC
    - 终端选项:焊接端子、针脚或带状线终端
    - 防水等级:IP67(可选)

    产品特点和优势


    Q SERIES LED指示灯的独特之处在于提供了不同亮度级别的选择,无论是常规亮度、超级亮度还是超亮LED,都能满足各种不同的照明需求。其高亮度级别在工业环境中能有效确保视觉可见度,且能够在广泛的电压范围内正常工作。另外,它还提供了IP67密封选项,可以在苛刻的环境中稳定工作,提高可靠性。

    应用案例和使用建议


    Q SERIES LED指示灯广泛应用于工业控制面板、电信设备、汽车仪表盘等领域。例如,在汽车仪表盘上,这种LED指示灯可以用于显示速度、油量和其他关键参数。使用建议方面,由于这些LED指示灯的前向电压各异,用户应根据所使用的电压和所需亮度来选择合适的型号,并注意保证电路的正确连接和电压的稳定性。

    兼容性和支持


    Q SERIES LED指示灯的安装孔直径为6mm,适用于标准的安装孔。它可以通过焊接端子、针脚或带状线进行终端连接,支持各种电气特性的需求。厂商提供的技术支持和维护服务包括安装指南和故障排除文档,以确保用户能够高效地使用和维护这些产品。

    常见问题与解决方案


    - 问题1:LED指示灯无法正常工作
    - 解决方案:检查电源电压是否在指定范围内,确认正确的正负极连接。
    - 问题2:LED亮度不够
    - 解决方案:根据需要选择更亮的LED型号,或调整连接的电阻值以提高电流。
    - 问题3:IP67密封失效
    - 解决方案:检查密封件是否正确安装并紧固到位,必要时更换新的密封件。

    总结和推荐


    总体而言,Q SERIES Ø6mm (.236") 面板安装式LED指示灯是一款可靠且灵活的产品,特别适合需要在恶劣环境下工作的应用。其多样化的选择范围和高性能表现使其在市场上具有较高的竞争力。强烈推荐给需要可靠LED指示灯的工程设计人员和制造商。

Q6F1CXXG12E参数

参数
视角 100°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
长*宽*高 3mm*3mm*3mm
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q6F1CXXG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6F1CXXG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6F1CXXG12E Q6F1CXXG12E数据手册

Q6F1CXXG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.0882 ¥ 110.5953
25+ $ 9.846 ¥ 83.1987
250+ $ 9.8349 ¥ 83.1051
500+ $ 9.3005 ¥ 78.5889
1000+ $ 8.9765 ¥ 75.8511
库存: 122
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 110.59
直接购买
加入购物车
