首页  >  产品百科  >  QS123XXHG220

QS123XXHG220

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 绿色LED面板指示灯, 220V 交流, 3mA, 12mm安装孔径
供应商型号: 2450397
供应商: 海外现货
标准整包数: 1

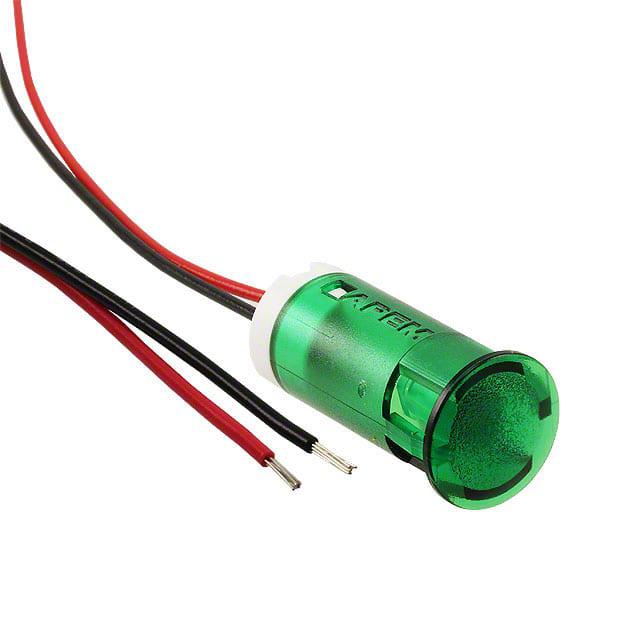

APEM 发光二极管 QS123XXHG220

QS123XXHG220概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种广泛应用于各种工业控制和电子设备中的面板安装式LED指示灯。该系列产品提供了多种颜色和亮度选择,适用于不同的操作电压和电流条件。无论是标准LED还是高亮度LED,这些指示灯都能在不同的环境条件下提供稳定的指示功能。

    2. 技术参数


    - 电压范围:2VDC – 220VAC
    - 操作电压(最小至最大):
    - 红色:2VDC (无电阻) - 1.8到2.5VDC
    - 绿色:12VDC - 10.8到13.2VDC
    - 黄色:24VDC - 21.6到26.4VDC
    - 蓝色:28VDC - 25.2到30.8VDC
    - 橙色:110VAC - 99到110VAC
    - 白色:220VAC - 207到253VAC
    - 操作电流(典型值):20mA(除橙色和白色外为6mA和3mA)
    - 最大反向电压:5V
    - 视角:
    - 标准LED:30°
    - 高亮度LED:45°
    - 使用寿命:100,000小时
    - 工作温度范围:-30°C 到 +85°C
    - 储存温度范围:-40°C 到 +100°C
    - 面板厚度(推荐):0.8mm(0.031英寸)到1.6mm(0.062英寸)
    - 镜头材料:聚碳酸酯(UL94V-0)
    - 主体材料:聚碳酸酯(UL94V-0)
    - 引脚材料:镀金(闪光)/镀银(闪光),黄铜
    - 电线:6mm和8mm使用24AWG,10mm和12mm使用22AWG
    - 所有电线:PVC(UL1061)

    3. 产品特点和优势


    - 多尺寸选择:提供6mm、8mm、10mm和12mmØ的开孔尺寸。
    - 便捷安装:前面板卡入式安装,无需额外硬件。
    - 彩色散射平透镜:提供红、绿、黄、蓝、橙、白(透明)等颜色选择。
    - 多种发光模式:标准强度散射LED或高亮度LED(适合日光观看);可选双色LED。
    - 认证标志:符合UL496标准。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于控制面板、仪表盘、工业自动化设备和各类消费电子产品中。
    - 使用建议:对于高亮显示的应用场景,推荐使用高亮度LED版本。确保按照手册提供的电压和电流参数正确连接和供电。若需特定电流,请根据手册提示安装适当阻值的外部电阻。

    5. 兼容性和支持


    - 兼容性:适用于各类工业控制系统和电子设备,支持多种安装和接线方式。
    - 厂商支持:提供详细的用户手册和技术文档,针对特殊需求如闪动LED可联系APEM获取定制服务。

    6. 常见问题与解决方案


    - 问题:如何正确识别Anode和Cathode?
    - 解决方案:金色快接端子表示阳极(+),银色快接端子表示阴极(-)。红色导线表示阳极(+),黑色导线表示阴极(-)。
    - 问题:需要不同长度的电线怎么办?
    - 解决方案:如需不同长度的电线,请联系APEM进行定制。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 以其广泛的适用性、便捷的安装方式和可靠的性能,在工业控制和电子设备领域中表现出色。无论是日常的指示功能还是在特殊环境下保持稳定性,这款LED指示灯都是理想的选择。建议在选择具体型号时,根据实际应用场景的需求来确定所需的颜色、亮度及工作电压。总体而言,这款产品是一款值得推荐的高性能LED指示灯。

QS123XXHG220参数

参数
显示颜色 绿色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXHG220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXHG220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXHG220 QS123XXHG220数据手册

QS123XXHG220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 41.6536
25+ ¥ 41.6536
50+ ¥ 40.9097
100+ ¥ 40.1659
400+ ¥ 40.1659
库存: 90
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 41.65
