首页  >  产品百科  >  QS123XXHY110

QS123XXHY110

产品分类: 发光二极管
厂牌: APEM

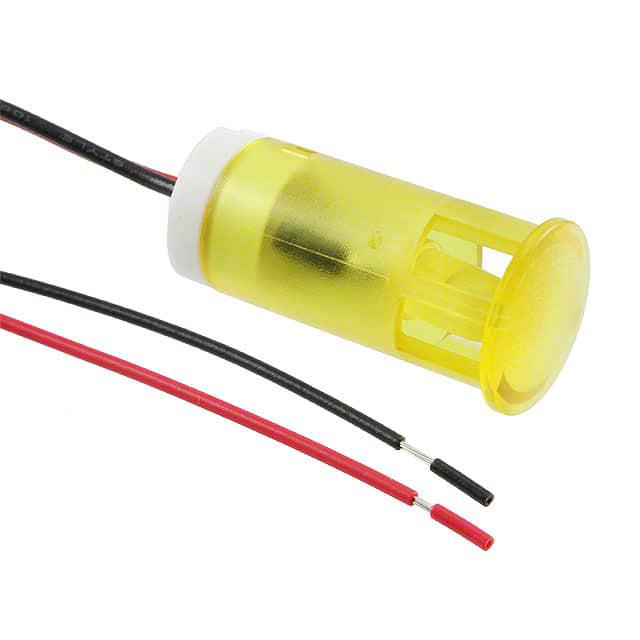

产品描述: APEM 黄色LED面板指示灯, 110V 交流, 6mA, 12mm安装孔径
供应商型号: 679-3517-ND
供应商: Digi-Key
标准整包数: 1

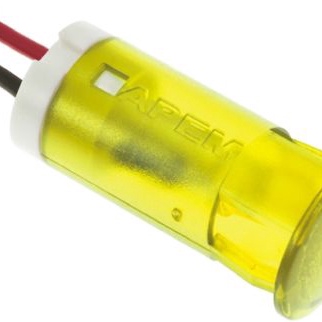

APEM 发光二极管 QS123XXHY110

QS123XXHY110概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款设计精良且易于安装的指示灯,适用于各种应用场合。它支持多种颜色和电压等级,具有高亮度和标准亮度两种选择。这些LED指示灯广泛应用于工业控制面板、通信设备、医疗仪器和其他需要清晰视觉信号的应用领域。

    技术参数


    基本参数
    - 颜色:红、绿、黄、蓝、橙、白(透明)
    - 尺寸:6mm、8mm、10mm、12mm直径
    - 切口尺寸:6mm、8mm、10mm、12mmØ
    - 工作电压范围:2VDC - 220VAC
    - 工作电流:20mA(标准亮度) / 3mA(白) / 6mA(橙)
    - 视角:30°(标准LED) / 45°(高亮度LED)
    光学特性
    - 标准亮度:
    - 红色:25 mcd,正向电压2.0V
    - 绿色:20 mcd,正向电压2.2V
    - 黄色:20 mcd,正向电压2.0V
    - 蓝色:800 mcd,正向电压3.3V
    - 橙色:30 mcd,正向电压2.0V
    - 白色:1200 mcd,正向电压3.3V
    - 高亮度:
    - 红色:6000 mcd,正向电压2.2V
    - 绿色:1200 mcd,正向电压3.3V
    - 黄色:380 mcd,正向电压2.0V
    - 蓝色:1600 mcd,正向电压3.3V
    - 橙色:4100 mcd,正向电压2.2V
    - 白色:2500 mcd,正向电压3.3V
    电气特性
    - 最大反向电压:5V
    - 寿命预期:100,000小时
    - 工作温度范围:-30°C至+85°C
    - 存储温度范围:-40°C至+100°C
    - 安装面板厚度:0.8mm(0.031")至1.6mm(0.062")
    - 引脚材质:金/银/黄铜
    - 导线材质:PVC(UL1061)

    产品特点和优势


    1. 易于安装:前板卡扣式安装,无需额外硬件。
    2. 多种颜色:提供红、绿、黄、蓝、橙、白等多种颜色选择。
    3. 高亮度选项:高亮度LED适用于日光下观看,提高可见度。
    4. 长寿命:100,000小时的寿命预期,确保长期稳定工作。
    5. 宽工作温度范围:适应-30°C到+85°C的工作环境,适用于严苛条件。
    6. 兼容性强:与不同面板厚度兼容,适用于多种安装需求。

    应用案例和使用建议


    应用案例
    - 工业控制面板:用于显示机器状态和报警信号。
    - 通信设备:作为指示灯显示电源状态或数据传输情况。
    - 医疗仪器:用于显示设备运行状态和故障警告。
    使用建议
    - 在安装过程中确保使用正确的切口尺寸,以保证安装稳固。
    - 根据具体需求选择高亮度或标准亮度的LED,提高视觉效果。
    - 如需使用不同电压,建议联系制造商咨询具体型号。

    兼容性和支持


    - 兼容性:可与多种不同电压等级的设备配合使用。
    - 支持服务:提供专业的技术支持和售后服务,确保用户能够顺利使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度不足 | 更换为高亮度版本或调整供电电压。 |
    | 安装后闪烁 | 检查连接线和供电是否正确。 |
    | 长时间不亮 | 检查是否有外部干扰或更换新的LED。 |

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 在工业控制、通信设备和医疗仪器等领域表现出色。它具有易于安装、长寿命、多种颜色选择和宽工作温度范围等显著优势。因此,我们强烈推荐此款产品,适用于需要可靠视觉信号的各种应用场景。

QS123XXHY110参数

参数
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 黄色
视角 45°
透镜类型 扩散
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXHY110厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXHY110数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXHY110 QS123XXHY110数据手册

QS123XXHY110封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9012 ¥ 58.3151
10+ $ 4.9951 ¥ 41.8029
100+ $ 4.0288 ¥ 33.7156
500+ $ 3.6067 ¥ 30.1834
1000+ $ 3.4696 ¥ 29.0361
2000+ $ 3.3536 ¥ 28.0658
库存: 32
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.31
直接购买
加入购物车
