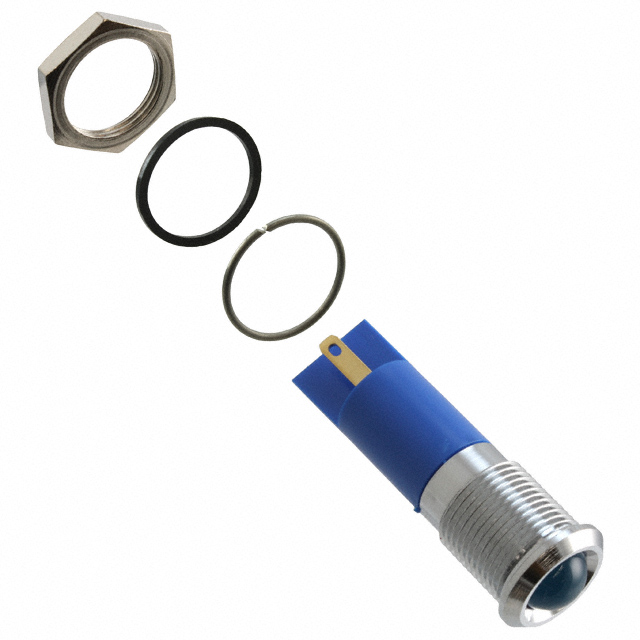

Q14P1CXXHB02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 圆形,带圆顶 扩散 蓝色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: N-Q14P1CXXHB02E
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 Q14P1CXXHB02E

Q14P1CXXHB02E概述

    # 高性能14毫米面板安装式LED指示灯——Q14系列

    产品简介


    Q14系列是一款14毫米面板安装式的LED指示灯,广泛应用于工业控制、汽车电子、家用电器以及医疗设备等领域。该系列产品提供了多种颜色选择(红、绿、黄、蓝、白等),并且可以通过调整供电电压实现单色和多色切换。其独特的凸出式、嵌入式和平齐式三种前盖设计,满足了不同场景下的视觉效果需求。此外,Q14系列支持定制雕刻文字或符号,使产品更具个性化与功能性。

    技术参数


    - 材质:镀铬黄铜前框,后部为聚碳酸酯材料;表面处理可选亮铬、哑光灰或黑色。
    - 最大反向电压:5V
    - 视场角:30°至100°(根据具体型号有所不同)
    - 寿命:≥10万小时
    - 扭矩:75 cNm
    - 最大面板厚度:11 mm
    - 绝缘电阻:4000 MΩ @ 500V DC
    电气规格
    | 类型 | 操作电压范围 | 典型操作电流 |
    |
    | 无电阻型号 | 1.8V~3.3VDC | 最大20mA |
    | 6VDC | 5.4V~6.6VDC | 最大20mA |
    | 12VDC | 10.8V~13.2VDC | 最大20mA |
    | 24VDC | 21.6V~26.4VDC | 最大20mA |
    | 28VDC | 25.2V~30.8VDC | 最大20mA |
    | 110VAC | 99V~121VAC | 最大6mA |
    | 220VAC | 207V~235VAC | 最大3mA |
    LED组件规格
    | LED颜色 | 显著型 | 平齐型 | 正向电压 |
    ||
    | 红色 | 330 mcd | 10 mcd | 2.1V |
    | 绿色 | 330 mcd | 5 mcd | 2.1V |
    | 黄色 | 500 mcd | 4 mcd | 2.1V |
    | 蓝色 | 540 mcd | 100 mcd | 3.3V |
    | 白色 | 1000 mcd | 150 mcd | 3.3V |
    | 橙色 | 80 mcd | 200 mcd | 2.2V |

    产品特点和优势


    Q14系列LED指示灯以其卓越的设计理念和技术实力脱颖而出。其显著的特点包括但不限于:
    - IP67防护等级:符合EN60529标准,具备出色的防水防尘能力;
    - 宽广的操作温度范围:后塑料体-30°C至+65°C;后环氧树脂体-40°C至+85°C;
    - 高亮度LED选项:提供标准、超亮及特亮三种版本,适用于不同的光线强度要求;
    - 多功能连接方式:支持焊接端子、压接端子、引线等多种安装形式;
    - 定制化服务:可提供个性化标识雕刻以及非标尺寸开发支持。
    应用案例与使用建议
    Q14系列LED指示灯因其紧凑小巧且性能稳定可靠而被广泛应用于各类设备中。例如,在智能家居系统里作为状态指示;在工业机械上指示机器运行状态;或者作为汽车内部仪表盘上的信号显示单元等。对于需要长期户外工作的场景,推荐选用Hyper Bright或Super Bright类型的LED以确保即使在强阳光下也能清晰可见。同时,合理选择合适的电阻值来匹配所需的电流输出量也很关键,这将直接影响到产品的使用寿命和稳定性。
    兼容性与支持
    该产品完全兼容主流的电气接口标准,并且能够很好地与其他品牌的同类产品进行互换使用。APEM公司为客户提供全面的技术支持服务,包括但不限于产品选型指导、现场调试协助以及售后维修保障等方面的支持措施。
    常见问题解答
    问:如何正确焊接压接端子?
    答:建议使用推荐的300°C温度设定进行焊接,保持时间约为3秒。这样既能保证良好的电气连接又能避免过热损坏端子。
    问:不同颜色LED之间的色差是否会影响整体视觉效果?
    答:虽然同一批次内的白光LED可能存在轻微的颜色差异,但这种变化通常不会对整体视觉效果造成明显影响。如果对色彩一致性要求较高,则需提前与供应商沟通定制特定批次的产品。
    总结与推荐
    综上所述,Q14系列LED指示灯凭借其优异的技术指标、灵活多样的配置选项以及完善的售后服务体系,在众多竞争者中占据了一席之地。无论是在复杂恶劣的工作环境中还是普通日常应用场合,这款产品都能够表现出色。因此,我们强烈推荐此款产品给那些寻求高品质LED指示解决方案的企业和个人用户。

Q14P1CXXHB02E参数

参数
波长 -
测试电流 -
显示颜色 蓝色
视角 -
透镜类型 扩散
Vf-正向电压 -
透镜形状 圆形,带圆顶
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装,托盘

Q14P1CXXHB02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1CXXHB02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1CXXHB02E Q14P1CXXHB02E数据手册

Q14P1CXXHB02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
