Q12P1CXXY110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 60° 2.1V 圆形,带圆顶 扩散 黄色 焊接安装,面板安装 8mm*8mm*8mm
供应商型号: N-Q12P1CXXY110E
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 Q12P1CXXY110E

Q12P1CXXY110E概述


    产品简介

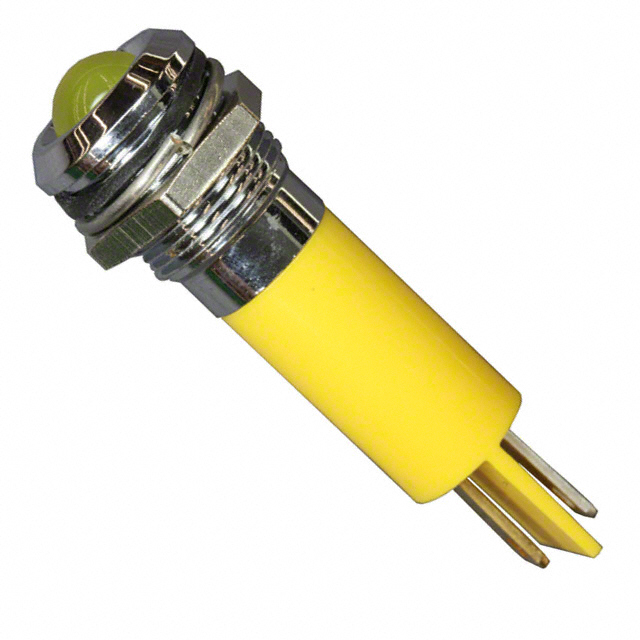

    本产品为Ø12 mm面板安装式LED指示灯(型号:Q12系列)。它采用镀镍黄铜制成的表面,后盖为模压聚碳酸酯材料,提供亮铬、黑铬或磨砂灰三种表面处理选择。该LED指示灯配备有8 mm色散环氧透镜或8 mm透明超级亮LED,能够承受从直流2V到交流220V的电压范围,适用于广泛的工业和消费类电子产品中。

    技术参数


    | 参数名称 | 规格 |

    | 反向最大电压 | 5 V |
    | 视角 | 30°至100°(取决于型号) |
    | 使用寿命 | 100,000 小时 |
    | 扭矩 | 4 cNm(取决于选项) |
    | 最大面板厚度 | 7 mm |
    | 电气规格
    | 操作电压(最小至最大) | 02(无电阻):1.8至3.3 VDC 20 mA max
    6 VDC:5.4至6.6 VDC 20 mA
    12 VDC:10.8至13.2 VDC 20 mA
    24 VDC:21.6至26.4 VDC 20 mA
    28 VDC:25.2至30.8 VDC 20 mA
    110 VAC:99至121 VAC 6 mA
    220 VAC:207至235 VAC 3 mA |

    产品特点和优势


    该系列产品具有多种发光颜色,包括红、绿、黄、蓝、白、橙,双色和三色LED配置。这些颜色可以通过改变供电电压的极性来实现,使LED指示灯具备高度的灵活性。另外,该产品支持IP67防护等级,使其能够在较为恶劣的环境下稳定运行,例如户外或者潮湿环境。高亮度LED选项也提供了超高的光强度,使得这款LED指示灯能够在远距离下依然清晰可见。

    应用案例和使用建议


    该产品广泛应用于各种工业控制系统、医疗设备、家用电器、汽车仪表板等领域。例如,在汽车仪表盘中,可以用于显示车速、油量等信息;在医疗设备中,可以用于指示设备状态或警告信息。为了确保最佳性能,建议在特定的操作条件下使用适当的电流限制器或电阻以保护LED,避免过载。

    兼容性和支持


    该LED指示灯具备多种终端连接选项,包括焊接片/快接端子、针脚或线缆,以适应不同的应用需求。厂商提供详尽的技术支持和维护服务,用户可以通过官方渠道获取相关文档和工具,帮助更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 无法正确点亮。
    - 解决方法: 确认连接正确且电压符合要求,检查电阻设置是否恰当。
    2. 问题: 亮度不足。
    - 解决方法: 确保供电电压稳定并处于推荐范围内,调整LED电流限制器以优化输出亮度。
    3. 问题: 防护等级失效。
    - 解决方法: 检查密封圈是否完好,必要时更换以恢复防护等级。

    总结和推荐


    Ø12 mm面板安装式LED指示灯(Q12系列)凭借其多样的颜色选择、长使用寿命及出色的环境适应能力,在各类工业和消费类产品中表现出色。对于需要精确指示、环境友好且耐用的应用场合,该产品无疑是一个理想的选择。强烈推荐给那些寻求高性能和可靠性的工程师和技术人员。

Q12P1CXXY110E参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 黄色
视角 60°
透镜类型 扩散
Vf-正向电压 2.1V
长*宽*高 8mm*8mm*8mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q12P1CXXY110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q12P1CXXY110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q12P1CXXY110E Q12P1CXXY110E数据手册

Q12P1CXXY110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
