Q14F5CXXR12E-0AG

产品分类: LED显示器件
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 12V 直流, 20mA, IP67, 14mm安装孔径
供应商型号: 9224842
供应商: 海外现货
标准整包数: 1
APEM LED显示器件 Q14F5CXXR12E-0AG

Q14F5CXXR12E-0AG概述

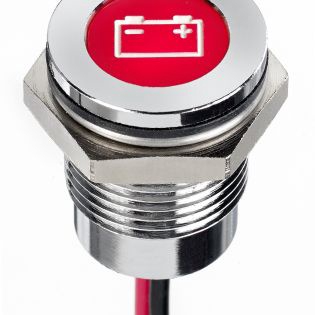

    Q SERIES Ø14mm (.551") Panel Mount LED Indicators

    1. 产品简介


    Q SERIES是一款直径为14毫米(0.551英寸)的面板安装式LED指示灯,适用于多种工业及商业应用场合。这些指示灯主要用于信号显示、状态监测和设备控制等方面,其设计美观且耐用,能显著提升设备的整体性能。

    2. 技术参数


    - 电压范围: 2VDC 至 220VAC
    - 引脚/终端类型: (2.8 x 0.8) 焊接引脚/Faston终端,插针,或200毫米长的线缆终端
    - 密封等级: 可选IP67(符合EN60529标准)
    - 最大反向电压: 5V
    - 视角: 30°至100°(取决于型号)
    - 寿命: 100,000小时
    - 温度范围: -40°C至+85°C
    | LED 类型 | 亮度 (mcd) | 正向电压 (V) |
    |
    | HE红 | 100/17,000 | 2.0 / 2.2 |
    | 绿 | 60/4,100 | 2.2 / 3.5 |
    | 黄 | 50/2,500 | 2.1 / 2.3 |
    | 蓝 | 540/2,500 | 3.3 |
    | 白 | 1000/4,400 | 3.3 |
    | 橙 | 100/2,800 | 2.0 / 2.1 |

    3. 产品特点和优势


    Q SERIES LED指示灯具有多种独特的功能和优势:
    - 多种颜色可选:红色、绿色、黄色、蓝色、白色、橙色,以及双色和三色选项
    - 高亮度发光二极管(LED)提供出色的可见性
    - 可选择IP67密封等级,适合恶劣环境应用
    - 多种终端类型,方便安装和配置
    - 提供多种标准选项,如不同的电压、外壳颜色和面板厚度

    4. 应用案例和使用建议


    Q SERIES LED指示灯广泛应用于汽车、工业控制、楼宇自动化等领域。例如,在汽车仪表板中,可以用于显示各种状态信息如低油压、刹车警告等。对于多电压应用,推荐使用超亮或高亮度LED,以确保在高电压环境下仍然能保持良好的性能。
    使用建议:
    - 在连接时请小心焊接,建议焊料温度在270°C下持续2秒
    - 需要确保电源电压不超过10%的最大额定值,否则会影响使用寿命

    5. 兼容性和支持


    Q SERIES LED指示灯与其他常见的电气和机械部件高度兼容,适用于大多数标准面板安装。APEM公司提供技术支持和售后维护服务,确保客户能够轻松安装和使用。

    6. 常见问题与解决方案


    - 问题: 电源电压过高导致LED损坏
    - 解决方案: 降低电源电压至额定范围内,并确认电源波动不超过10%
    - 问题: 连接时焊接不良
    - 解决方案: 使用正确的焊料温度进行焊接,并确保焊接时间适当
    - 问题: 密封失效导致进水
    - 解决方案: 选择带有IP67等级的产品,并确保安装过程中密封件正确安装

    7. 总结和推荐


    Q SERIES Ø14mm (.551") 面板安装式LED指示灯是市场上高性能的指示设备,适用于各种严苛的工作环境。它具备优秀的亮度、可靠的性能以及多种标准选项,使其成为众多工业和商业应用的理想选择。我们强烈推荐此款产品给那些需要高质量LED指示灯的客户。

Q14F5CXXR12E-0AG参数

参数
显示宽度 -
触碰模式 -
显示类型 -
背光颜色 -
发光强度 -
字符宽度 -
显示尺寸 -
控制器类型 -
接口方式 -
显示颜色 红色
显示高度 -
显示模式 -
分辨率(pixels) -
字符高度 -
视角 -
长*宽*高 19.4mm(长度)

Q14F5CXXR12E-0AG厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F5CXXR12E-0AG数据手册

厂牌 PDF简要描述 下载
APEM LED显示器件 APEM Q14F5CXXR12E-0AG Q14F5CXXR12E-0AG数据手册

Q14F5CXXR12E-0AG封装设计

查看详情并下载
Symbol
Footprint
3D Model
