首页  >  产品百科  >  Q6F3CXXG24E

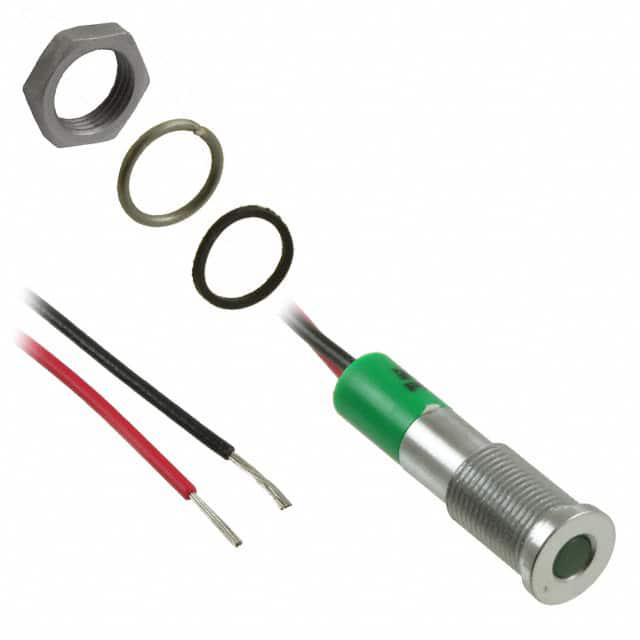

Q6F3CXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带平顶 扩散 红色,绿色 导线安装,面板安装 3mm*3mm*3mm
供应商型号: 2008499
供应商: element14
标准整包数: 1
APEM 发光二极管 Q6F3CXXG24E

Q6F3CXXG24E概述

    电子元器件产品技术手册:Q6系列圆形面板安装LED指示灯

    产品简介


    Q6系列LED指示灯是专为面板安装设计的高品质电子元器件。这类指示灯采用镀铬黄铜前框(提供亮铬、黑铬或亚光灰选项)与聚碳酸酯后盖组合而成。适用于各种电气控制面板,工业自动化设备,医疗仪器等领域。其主要功能是通过点亮不同的颜色来直观显示设备的工作状态或故障情况。

    技术参数


    - 主要技术规格
    - 最大反向电压:5 V
    - 视角:30°至100°(取决于具体型号)
    - 使用寿命:100,000小时
    - 扭矩:4 cNm(视具体选项而定)
    - 面板最大厚度:7 mm
    - 电气特性
    - 工作电压范围:0.2型(无电阻器)1.8至3.3 VDC,20 mA最大;6 VDC,5.4至6.6 VDC,20 mA;12 VDC,10.8至13.2 VDC,20 mA;24 VDC,21.6至26.4 VDC,20 mA;28 VDC,25.2至30.8 VDC,20 mA。
    - 特殊情况下需客户自行提供电阻以确保所需的操作电流。
    - 工作环境
    - 后塑料体:储存温度范围:-30°C至+65°C(-22°F至+149°F)
    - 后环氧体:储存温度范围:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    Q6系列LED指示灯具备以下特点和优势:
    - IP67密封选项:符合EN60529标准,提供额外的防尘防水保护。
    - 不同亮度等级:提供超亮、高亮和标准LED,满足不同应用需求。
    - 丰富的颜色选择:包括红、绿、蓝、黄、橙色等,可满足多种视觉识别要求。
    - 多样的安装方式:提供突出式、凹陷式及齐平式设计,适应多种面板结构。

    应用案例和使用建议


    - 应用案例:适合用于电源状态指示、机器运行监控、告警提示等场景。例如,在工业机械的控制面板上安装Q6系列LED指示灯,可以方便操作者快速了解设备的工作状态。
    - 使用建议:根据需要选择合适的工作电压和电流设置,以保证LED长期稳定工作。同时,注意LED的散热问题,避免因过热导致使用寿命缩短。

    兼容性和支持


    - 兼容性:Q6系列LED指示灯与市面上大多数控制面板和电气系统兼容,易于集成。
    - 技术支持:制造商提供详尽的产品文档和在线技术支持,确保用户能够正确安装和使用产品。对于特殊需求的应用场景,用户可通过制造商咨询定制化解决方案。

    常见问题与解决方案


    - Q: 如何调整LED的颜色?
    A: Q6系列提供单色LED及双色LED,双色LED可以通过改变电源电压的极性来切换颜色。
    - Q: LED的工作电压是否可以超过规定值?
    A: 不建议超过最大允许电压的10%,否则会严重影响LED的使用寿命。
    - Q: LED亮度是否会随使用时间降低?
    A: 是的,长时间使用后亮度会逐渐降低,但只要不超过最大电压,可保持相对稳定的性能。

    总结和推荐


    Q6系列LED指示灯以其出色的性能和多样化的设计,成为众多工业和消费电子应用的理想选择。凭借其卓越的耐用性和广泛的适用范围,我们强烈推荐此系列产品给那些寻求高质量、可靠面板安装指示灯的客户。

Q6F3CXXG24E参数

参数
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色,绿色
视角 100°
长*宽*高 3mm*3mm*3mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

Q6F3CXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6F3CXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6F3CXXG24E Q6F3CXXG24E数据手册

Q6F3CXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 126.99
10+ ¥ 95.78
25+ ¥ 90.86
100+ ¥ 80.43
250+ ¥ 79.33
500+ ¥ 73.89
库存: 149
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 126.99
直接购买
加入购物车
