Q14P1CZZRYG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V,2V,2.1V 圆形,带圆顶 散射 红色,绿色,黄色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: ET-2078670
供应商: 海外现货
标准整包数: 1

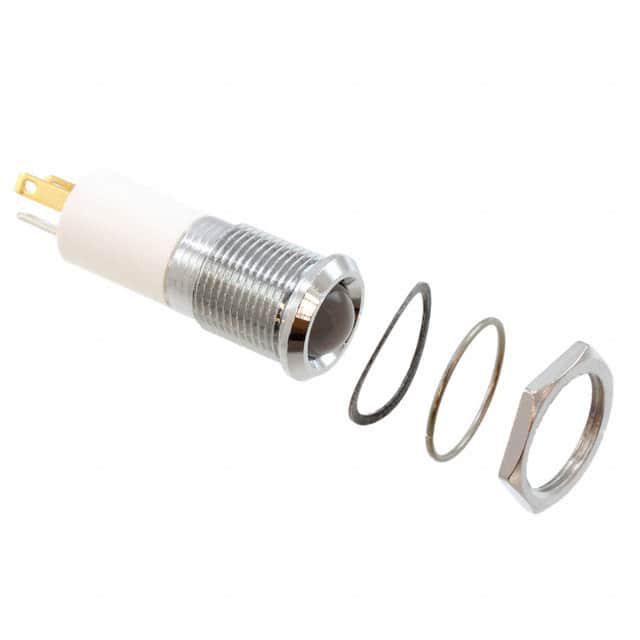

APEM 发光二极管 Q14P1CZZRYG24E

Q14P1CZZRYG24E概述


    产品简介




    Q14系列LED指示灯是专为面板安装设计的产品,具有多种颜色选择和亮度级别。这些指示灯适用于广泛的工业和消费类电子产品,如汽车仪表板、家电控制面板及各类电子设备的状态指示。采用镀铬、黑色或拉丝灰的黄铜前环搭配聚碳酸酯后盖,确保了产品在不同环境下的耐用性和美观性。


    技术参数




    - 最大反向电压: 5 V
    - 视角范围: 30°至100°(视型号而定)
    - 使用寿命: 100,000小时
    - 扭矩: 75 cNm
    - 最大面板厚度: 11 mm
    - 绝缘电阻: 在500 VDC下为4,000 MΩ

    电气规格:
    - 工作电压:
    - 02型:1.8至3.3 VDC(20 mA最大)
    - 6 VDC:5.4至6.6 VDC(20 mA)
    - 12 VDC:10.8至13.2 VDC(20 mA)
    - 24 VDC:21.6至26.4 VDC(20 mA)
    - 28 VDC:25.2至30.8 VDC(20 mA)
    - 110 VAC:99至121 VAC(6 mA)
    - 220 VAC:207至235 VAC(3 mA)

    - 存储温度范围: 后塑料外壳:-30°C至+65°C;后环氧树脂外壳:-40°C至+85°C


    产品特点和优势




    Q14系列LED指示灯拥有诸多显著特点,使其在市场上独具竞争力:
    - IP67密封选项:符合EN60529标准,提供卓越的防水防尘性能。
    - 定制刻字:允许客户根据需求定制刻字,提升个性化体验。
    - 高亮度:提供超亮(Hyper Bright)、超级亮(Super Bright)及标准亮度(Standard)三种版本,满足不同的光照需求。


    应用案例和使用建议




    Q14系列LED指示灯广泛应用于需要状态显示的各种设备中,例如汽车仪表盘、家用电器控制面板及各种工业控制装置。在使用过程中,我们建议:
    - 根据应用场景选择合适的工作电压,以保证最佳性能。
    - 注意避免过高的工作电流,以防影响LED的使用寿命。
    - 使用合适的连接方式,如焊接引脚或快接端子,确保安全可靠。


    兼容性和支持




    Q14系列LED指示灯与其他标准电气组件高度兼容。此外,制造商提供全面的技术支持和售后服务,包括定制长度的电缆和连接器服务,以满足特定需求。同时,它也符合UL认证、REACH与ROHS环保要求,确保产品质量和安全性。


    常见问题与解决方案




    - Q: LED长时间工作会降低亮度吗?
    - A: 是的,这可能是因为工作电流过高导致。建议严格控制电流不超过额定值。

    - Q: 如何正确安装LED指示灯?
    - A: 应按照制造商的指南进行安装,确保所有电气连接正确无误,并且机械固定牢固。


    总结和推荐




    Q14系列LED指示灯以其出色的设计、可靠的性能和广泛的应用前景,在市场上占据了重要地位。其多样化的亮度选择、良好的兼容性和优异的环境适应性使其成为各种工业和消费级电子产品的理想选择。因此,我们强烈推荐这一系列产品用于需要高质量状态指示的应用场景。

Q14P1CZZRYG24E参数

参数
测试电流 -
显示颜色 红色,绿色,黄色
视角 100°
透镜类型 散射
Vf-正向电压 2.2V,2V,2.1V
透镜形状 圆形,带圆顶
波长 -
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q14P1CZZRYG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1CZZRYG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1CZZRYG24E Q14P1CZZRYG24E数据手册

Q14P1CZZRYG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
