Q14F3BXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带平顶 散射 红色 导线安装,面板安装 8mm*8mm*8mm
供应商型号: ET-2008577
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q14F3BXXR24E

Q14F3BXXR24E概述


    产品简介

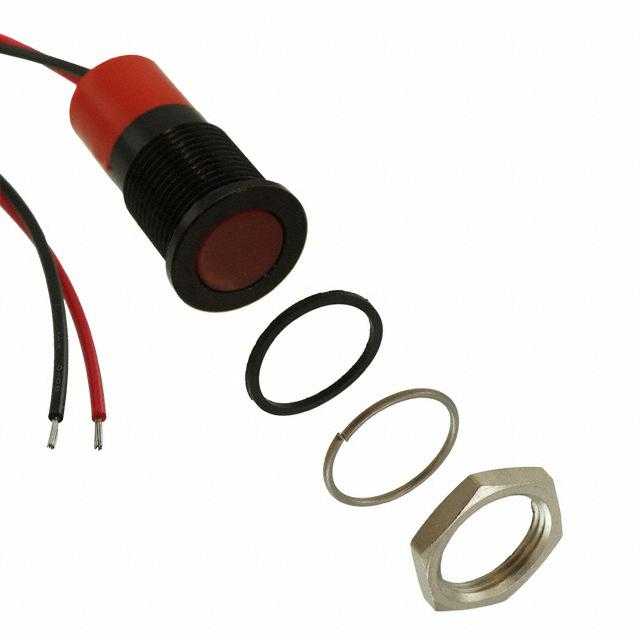

    本电子元器件为Q14系列14毫米面板安装式LED指示灯,提供多种颜色选择(红、绿、蓝、黄、白等),适用于各种环境条件下的可视化需求。这款LED指示灯因其卓越的耐用性和高亮度而广受好评,可用于汽车、工业自动化、医疗设备以及各类消费电子产品等领域。

    技术参数


    - 封装材料: 镀层黄铜前圈(亮铬、黑色或哑光灰色)和聚碳酸酯后壳。
    - 最大反向电压: 5V。
    - 视角范围: 30°至100°(根据型号不同)。
    - 使用寿命: 100,000小时。
    - 转矩: 75 cNm。
    - 最大面板厚度: 11mm。
    - 绝缘电阻: 4,000 MΩ (500 VDC条件下)。
    - 发光二极管: 10毫米环氧树脂透镜或超亮水清LED。
    - 终端连接: 可选的焊锡螺钉/快接端子、引脚、200mm长的电线等。

    产品特点和优势


    Q14系列LED指示灯具有IP67防护等级,能够抵御灰尘和水浸,确保长期稳定运行。此外,它还提供了多种颜色和照明模式(固定灯光、闪烁灯光、双色、三色),以适应不同的视觉需求。这些特性使其成为工业级设备中不可或缺的部分,具有很高的市场竞争力。

    应用案例和使用建议


    这种LED指示灯经常被应用于汽车仪表盘和控制面板中,用于显示车辆状态(如高速行驶、低速行驶、前后雾灯开启等)。为了获得最佳效果,建议将LED指示灯安装在光线直射较少的位置,并尽量减少振动影响。对于复杂的应用场景,可以考虑定制雕刻服务,以满足特定的标识需求。

    兼容性和支持


    该产品与各种电气系统兼容,特别适合用于需要高亮度和可靠性的场合。制造商提供了一系列的支持服务,包括技术支持热线、在线资源库以及定期的产品升级通知,确保客户能够随时获取最新的产品信息和技术帮助。

    常见问题与解决方案


    - 问题: 如何正确焊接LED指示灯的快接端子?
    - 解答: 推荐的焊接温度为300°C,持续3秒,注意避免过热导致损坏。

    - 问题: 安装过程中如何防止静电对LED造成损害?
    - 解答: 在操作过程中使用防静电手套和垫子,并确保设备接地良好。

    总结和推荐


    Q14系列14毫米面板安装式LED指示灯以其耐用、高效和多功能的特点,在多个应用领域展现了强大的潜力。其出色的电气性能和灵活的配置选项使其成为众多项目的理想选择。我们强烈推荐这一款产品给所有需要高性能、可靠性强的LED指示灯的应用场合。

Q14F3BXXR24E参数

参数
测试电流 -
显示颜色 红色
视角 100°
透镜类型 散射
Vf-正向电压 2V
透镜形状 圆形,带平顶
波长 -
长*宽*高 8mm*8mm*8mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

Q14F3BXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F3BXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14F3BXXR24E Q14F3BXXR24E数据手册

Q14F3BXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
