首页  >  产品百科  >  QS83XXO12

QS83XXO12

产品分类: 发光二极管
厂牌: APEM

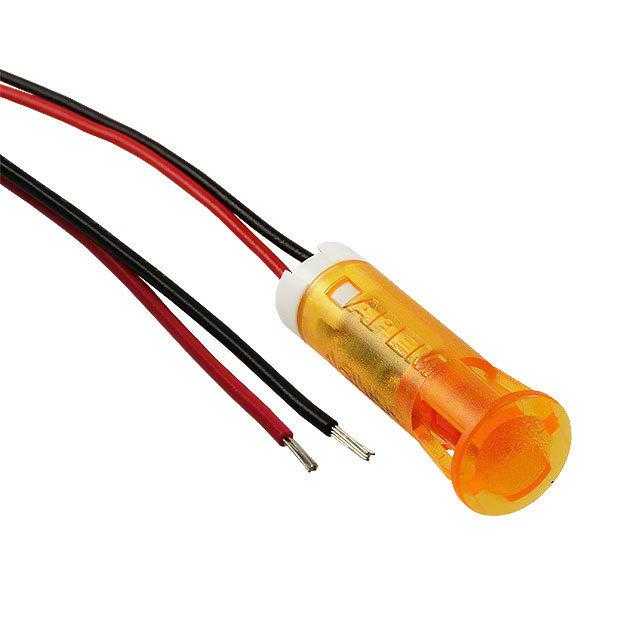

产品描述: APEM 橙色LED面板指示灯, 12V 直流, 20mA, 8mm安装孔径
供应商型号: 7863735P
供应商: 欧时
标准整包数: 1
APEM 发光二极管 QS83XXO12

QS83XXO12概述

    QS SERIES Snap-in Panel Mount LED Indicators 技术手册概述

    产品简介


    QS SERIES Snap-in Panel Mount LED Indicators 是一种专为前面板安装设计的LED指示器。这类产品主要用于各种电子设备中的信号指示,如工业控制面板、仪器仪表、通信设备和家电等。它们提供多种颜色选择,包括红色、绿色、黄色、蓝色、橙色和白色,适用于不同场合的需求。此外,还提供高亮度版本,适合日光下观察。

    技术参数


    - 发光强度(mcd):
    - 红色:25 (标准) / 600 (高亮度)
    - 绿色:20 (标准) / 1200 (高亮度)
    - 黄色:20 (标准) / 380 (高亮度)
    - 蓝色:800 (高亮度) / 1600 (高亮度)
    - 橙色:30 (标准) / 410 (高亮度)
    - 白色(透明):1200 (高亮度) / 2500 (高亮度)
    - 正向电压(V):
    - 红色:2.0 (标准) / 2.2 (高亮度)
    - 绿色:2.2 (标准) / 3.3 (高亮度)
    - 黄色:2.1 (标准) / 2.0 (高亮度)
    - 蓝色:3.3 (高亮度)
    - 橙色:2.0 (标准) / 2.2 (高亮度)
    - 白色(透明):3.3 (高亮度)
    - 操作电压范围(VDC/VAC):
    - 2VDC - 220VAC
    - 操作电流(mA):
    - 20mA(所有类型)
    - 其他参数:
    - 最大反向电压:5V
    - 视角:30°(标准LED),45°(高亮度LED)
    - 预期寿命:100,000小时
    - 工作温度范围:-30°C至+85°C
    - 存储温度范围:-40°C至+100°C

    产品特点和优势


    1. 多色彩选择:提供六种标准颜色,满足不同视觉需求。
    2. 高亮度选项:高亮度LED适用于强光环境下清晰可见。
    3. 灵活的安装方式:通过前板嵌入式安装,无需额外硬件,简化安装过程。
    4. 宽电压范围:支持2VDC至220VAC的电压输入,适应不同应用场景。
    5. 长寿命:预期寿命达到100,000小时,减少维护成本。
    6. 双色LED选项:通过反转电源电压可以产生两种不同的颜色,提高多功能性。

    应用案例和使用建议


    1. 工业控制系统:用于机器状态监控、故障报警等,高亮度LED在工业环境中更为适用。
    2. 通信设备:指示电源状态、网络连接情况等。
    3. 家用电器:显示设备的工作状态,如空调、洗衣机等。
    4. 医疗设备:作为设备运行状态的指示器,便于快速识别。
    使用建议:
    - 确保根据具体应用选择合适颜色和亮度的LED。
    - 使用前仔细阅读安装说明,避免不当安装导致损坏。
    - 为确保使用寿命,选择合适的电阻器以匹配所需的电流。

    兼容性和支持


    - 兼容性:适用于各种工业标准的前板安装孔,尺寸为6mm、8mm、10mm和12mm。
    - 技术支持:厂商提供详细的安装指南和技术支持,对于特殊需求,可咨询销售团队或访问官网获取更多信息。

    常见问题与解决方案


    1. 如何安装LED?
    - 参考产品手册中的安装指南,确保正确安装并避免损坏。

    2. 为何需要外部电阻器?
    - 为了确保LED在安全电流范围内工作,建议使用外部电阻器。如果不确定,请联系厂商技术支持。

    3. LED不亮怎么办?
    - 检查电源连接是否正确,确保电压和电流符合要求;若仍无法解决,请联系售后支持。

    总结和推荐


    QS SERIES Snap-in Panel Mount LED Indicators 在工业、通信和家庭自动化等领域有着广泛的应用前景。它们的设计注重耐用性和多功能性,通过灵活的安装方式和多样的颜色选择,能够满足不同应用场景的需求。对于需要稳定、高效信号指示的场合,这款产品无疑是一个理想的选择。推荐使用,尤其是在需要高质量、高可靠性的信号指示时。

QS83XXO12参数

参数
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 橙色
视角 30°
透镜类型 散射
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售

QS83XXO12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXO12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXO12 QS83XXO12数据手册

QS83XXO12封装设计

查看详情并下载
Symbol
Footprint
3D Model
