Q8F1CXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带平顶 扩散 绿色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 2494807
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q8F1CXXG24E

Q8F1CXXG24E概述


    产品简介

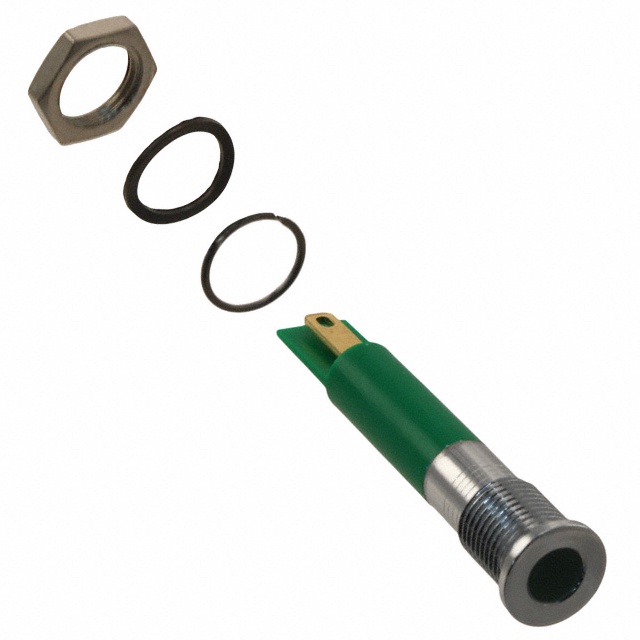

    Q8系列8mm面板安装式LED指示灯是一款广泛应用于各种控制面板和仪器仪表上的电子元器件。这款LED指示灯采用高品质材料制造,具备多种发光颜色和安装方式,能够满足不同应用场合的需求。其独特的设计和高性能使其成为工业自动化、汽车电子、家用电器等领域的理想选择。

    技术参数


    - 最大反向电压: 5V
    - 视角范围: 30°至100°(视具体型号而定)
    - 寿命预期: 100,000小时
    - 扭矩: 20到25 cNm
    - 最大面板厚度: 7mm
    - 绝缘电阻: 4,000 MΩ(500 VDC)
    - 电学参数:
    - 02(无电阻): 1.8至3.3VDC,最大20mA
    - 6VDC: 5.4至6.6VDC,20mA
    - 12VDC: 10.8至13.2VDC,20mA
    - 24VDC: 21.6至26.4VDC,20mA
    - 28VDC: 25.2至30.8VDC,20mA
    - 110VAC: 99至121VAC,6mA
    - 220VAC: 207至235VAC,3mA

    产品特点和优势


    1. IP67密封选项: 符合EN60529标准,适用于恶劣环境。
    2. 宽广的工作温度范围: 后部塑料体: -30°C至+65°C,后部环氧体: -40°C至+85°C。
    3. 多样化的安装方式: 包括突出式、凹陷式和平齐式。
    4. 不同亮度等级的LED选择: 标准、超级亮和超亮LED,适应不同的应用需求。
    5. 多种颜色选择: 包括红、绿、黄、蓝、白、橙色,以及双色和三色组合。

    应用案例和使用建议


    应用案例: 这款LED指示灯广泛应用于工业控制面板、汽车仪表盘和家用电器的指示灯。例如,在汽车中用于显示油量、速度和其他关键信息;在家电中用于显示工作状态或故障报警。
    使用建议: 在安装时需注意面板的最大厚度为7mm,以确保安装稳固。对于高压应用(如110VAC和220VAC),推荐使用超亮或特超亮LED以确保清晰可见。同时,需遵循手册中的安全指导,正确连接金夹端子和银端子。

    兼容性和支持


    该产品可与其他常见的电子元器件和设备兼容。制造商提供全面的技术支持和售后服务,包括但不限于安装指导、故障排查和技术咨询。用户可通过制造商官网或客服热线获取详细信息和支持。

    常见问题与解决方案


    1. Q: 为什么我的LED指示灯不能正常工作?
    - A: 首先检查电源电压是否在规定的范围内,然后确认连接是否正确。如果仍然无法正常工作,请联系技术支持。
    2. Q: 如何安装LED指示灯?
    - A: 按照手册中的说明,根据需要选择合适的安装方式(突出式、凹陷式或平齐式)。确保安装孔的直径为8mm,并且面板厚度不超过7mm。
    3. Q: LED指示灯的使用寿命如何?
    - A: 寿命预计可达100,000小时,具体取决于工作条件和环境因素。

    总结和推荐


    Q8系列8mm面板安装式LED指示灯凭借其卓越的性能、广泛的适用性和良好的用户体验,已成为市场上备受青睐的产品之一。它不仅具有IP67密封等级,还提供了多种安装方式和亮度选择,非常适合工业自动化、汽车电子和家用电器等领域。综上所述,强烈推荐使用此款LED指示灯。

Q8F1CXXG24E参数

参数
波长 -
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q8F1CXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1CXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1CXXG24E Q8F1CXXG24E数据手册

Q8F1CXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
