QRM85BXXR02E

产品分类: 发光二极管
厂牌: APEM

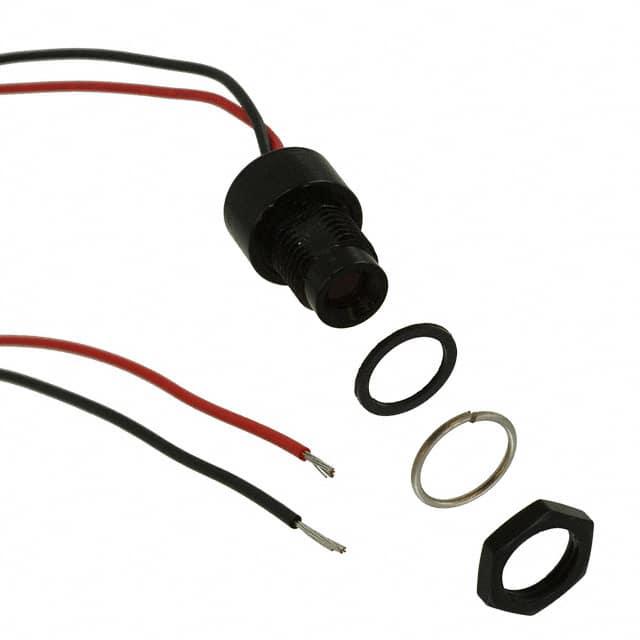

产品描述: APEM 红色LED面板指示灯, 2V 直流, 20mA, 8mm安装孔径
供应商型号: 7654421
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QRM85BXXR02E

QRM85BXXR02E概述

    高质量文章:电子元器件产品技术手册

    产品简介


    本技术手册涵盖了QRM8系列8毫米后置面板安装式LED指示器的产品技术细节。这些LED指示器提供标准型、超亮型及水清型等多种选择,并且支持多种颜色组合(如双色和三色)。QRM8系列支持200毫米电线或引脚端子连接,适用于广泛的应用领域,如仪表盘、控制系统、智能家居设备等。

    技术参数


    - 尺寸:直径8毫米,适合后置面板安装。
    - 最大反向电压:5V。
    - 视场角:60°。
    - 寿命:10万小时。
    - 面板最大厚度:3.5毫米。
    - 扭矩:60cNm。
    - 绝缘电阻:4000兆欧(500伏直流)。
    - 盐雾测试:96小时(符合IEC 68-2-11标准)。

    产品特点和优势


    QRM8系列的亮点在于其IP67密封选项,可确保在各种环境下正常工作。此外,它的温度范围非常宽泛,可在极端条件下稳定运行(操作温度范围:-40°C至+85°C;储存温度范围:-55°C至+100°C)。材料方面,采用镀黑黄铜或阳极氧化铝作为主体,弹簧钢作为锁紧垫圈,黑铜作为螺母,环氧树脂作为终端密封,Nitrile O型圈作为面板密封。这些设计提高了产品的耐用性和可靠性。

    应用案例和使用建议


    在工业控制设备中,QRM8系列可以用于显示机器运行状态。在汽车仪表盘上,这些LED指示器可以用来指示车辆的状态(如油量、温度等)。在智能家居系统中,它们可以用于显示联网设备的工作状态。
    为了获得最佳效果,建议用户根据具体的应用需求选择合适的颜色和电压等级。同时,需要注意供电电压不得超过额定值的10%,以延长LED的使用寿命。对于焊接操作,建议采用270°C、2秒的焊接温度。

    兼容性和支持


    QRM8系列LED指示器支持多种类型的电线长度和引脚端子。如果需要不同电压等级或其他特殊配置,用户需联系APEM公司进行定制。制造商提供全面的技术支持,包括安装指南、故障排除和维修服务。

    常见问题与解决方案


    1. 问题:LED指示灯亮度不够。
    解决方法:检查电源电压是否符合要求。确保电压不超过额定值的10%,并考虑增加外部电阻。
    2. 问题:颜色转换不明显。
    解决方法:确认连接方式正确。双色LED的颜色由供电电压极性决定,而三色LED则需分别连接红色和绿色引脚来产生黄色。

    总结和推荐


    综上所述,QRM8系列8毫米后置面板安装式LED指示器以其宽广的操作温度范围、卓越的环境适应性和高度的可靠性,在工业控制和消费电子领域具有广泛的应用前景。该系列产品通过多样化的配置和出色的设计,满足了用户在不同应用中的多样化需求。因此,强烈推荐使用QRM8系列LED指示器。如果您有任何疑问或需要进一步的支持,可以随时联系APEM公司获取帮助。

QRM85BXXR02E参数

参数
Vf-正向电压 2V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 60°
透镜类型 扩散
长*宽*高 5mm*5mm*5mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

QRM85BXXR02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QRM85BXXR02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QRM85BXXR02E QRM85BXXR02E数据手册

QRM85BXXR02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
