QS101KKR24

产品分类: LED显示器件
厂牌: APEM
产品描述: APEM 红色闪光LED面板指示灯, 24V 直流, 20mA, 10mm安装孔径
供应商型号: 8199694
供应商: 欧时
标准整包数: 1

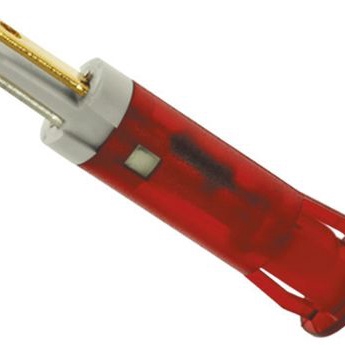

APEM LED显示器件 QS101KKR24

QS101KKR24概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款广泛应用的指示灯产品,适用于工业控制、机械设备、医疗设备和通信系统等多种领域。这些LED指示灯采用便捷的面板安装方式,适合多种尺寸的面板开孔,提供不同颜色的选择以适应不同的应用场景需求。

    技术参数


    以下为该系列产品的关键技术和性能参数:
    - 颜色强度(标准LED):红(Red) - 25 mcd @ 2.0V, 绿(Green) - 20 mcd @ 2.2V, 黄(Yellow) - 20 mcd @ 2.1V, 蓝(Blue) - 800 mcd @ 3.3V, 橙(Orange) - 30 mcd @ 2.0V, 白(WHITE) - 1200 mcd @ 3.3V。
    - 高亮度LED:红(HR) - 6000 mcd @ 2.2V, 绿(HG) - 1200 mcd @ 3.3V, 黄(HY) - 380 mcd @ 2.0V, 蓝(HB) - 1600 mcd @ 3.3V, 橙(HO) - 4100 mcd @ 2.2V, 白(HW) - 2500 mcd @ 3.3V。
    - 电压范围:红、绿、黄 - 2VDC - 24VDC; 蓝 - 28VDC; 橙 - 110VAC; 白 - 220VAC。
    - 工作电流:红、绿、黄 - 20mA; 橙 - 6mA; 白 - 3mA。
    - 最大反向电压:5V。
    - 视角:标准LED - 30°,高亮度LED - 45°。
    - 寿命:100,000小时。
    - 工作温度范围:-30°C 到 +85°C。
    - 储存温度范围:-40°C 到 +100°C。
    - 面板厚度:0.8mm 到 1.6mm。
    - 终端类型:焊锡端子/快接端子,长度分别为6mm (2.0 x 0.5mm), 8mm, 10mm, 12mm (2.8 x 0.8mm),也可选配200mm的标准长度线缆。
    - 材料:透镜和外壳均为聚碳酸酯(UL94V-0等级),引脚镀金或镀银。

    产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 在设计上具有以下几个显著特点和优势:
    - 便捷安装:无需额外硬件即可完成面板安装。
    - 多样选择:提供多种颜色、亮度及电压选项,满足不同需求。
    - 长寿命:高寿命设计(100,000小时),减少维护成本。
    - 广泛适用性:适用于从2VDC到220VAC的电压范围,具有广泛的适用性。
    - 高可靠性:采用UL94V-0等级的聚碳酸酯材料,保证产品的安全性与可靠性。

    应用案例和使用建议


    这些LED指示灯广泛应用于各种控制系统中,例如工厂自动化、仪器仪表显示以及医疗设备监测等。在实际使用过程中,需注意以下几点建议:
    - 正确选择电压:根据具体应用选择合适的电压等级。
    - 合理布线:确保引脚正确连接,避免短路或损坏。
    - 散热考虑:对于高功率LED,需要考虑良好的散热措施以延长使用寿命。
    - 适当选择颜色:根据应用环境和显示要求,合理选择LED的颜色。

    兼容性和支持


    QS-Series Snap-in Panel Mount LED Indicators 与其他同类产品兼容良好,支持各种常见的电压输入,并且在应用时无特殊限制。APEM公司提供了丰富的技术支持和售后服务,确保用户能够顺利使用产品并及时解决任何问题。

    常见问题与解决方案


    - 问题:如何确定正确的电压?
    - 解答:查阅产品手册中的电压范围说明,并根据实际应用需求选择合适的电压。

    - 问题:如何正确连接LED?
    - 解答:红色线代表正极,黑色线代表负极;如果使用快接端子,则金色端子为正极,银色端子为负极。
    - 问题:如何处理高亮度LED的发热问题?
    - 解答:通过增加散热片或改善通风条件来降低工作温度,从而延长LED的使用寿命。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 集成度高、安装简便,非常适合在工业自动化、医疗器械等领域中使用。其出色的稳定性和长寿命使它在市场上具备较强的竞争力。如果您正在寻找一款可靠、易用且功能全面的LED指示灯,QS-Series是您不错的选择。

QS101KKR24参数

参数
触碰模式 -
显示类型 -
字符宽度 -
显示模式 -
显示高度 -
控制器类型 -
显示宽度 -
接口方式 -
发光强度 25mcd
字符高度 -
视角 -
背光颜色 -
显示颜色 红色
显示尺寸 -
分辨率(pixels) -
长*宽*高 28.2mm(长度)

QS101KKR24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS101KKR24数据手册

厂牌 PDF简要描述 下载
APEM LED显示器件 APEM QS101KKR24 QS101KKR24数据手册

QS101KKR24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.3458
25+ ¥ 22.6339
50+ ¥ 21.9333
100+ ¥ 21.4813
400+ ¥ 21.0067
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.34
